Estima la demanda por áreas o diseña desde tus tableros y circuitos. Calcula conductores y protecciones, revisa el unifilar y prepara la memoria, los cuadros y las cantidades de obra. Empieza con «Empezar por áreas» o explora el ejemplo.
Qué puedes calcular y entregar con EA Proyectos
Una memoria de cálculo eléctrico documenta los datos, hipótesis, criterios y operaciones que justifican el diseño de una instalación. Debe permitir revisar cómo se obtuvieron las corrientes, los conductores, las protecciones y las caídas de tensión, y relacionarlos con los planos y el cuadro de cargas.
EA Proyectos es un software de cálculo y documentación del diseño eléctrico. Relaciona las cargas y los resultados de varios tableros para ayudarte a dimensionar la instalación y preparar los entregables. En la demostración puedes consultar:
- Estimación por áreas: ingresa uso, superficie y cargas especiales para estimar demanda y generar una base de tableros y circuitos. Los VA/m² y factores dependen de la norma elegida.
- Cuadros de cargas: conexión, corriente, interruptor, calibre, conductor de protección y caída de cada circuito.
- Diagrama unifilar: fuente, alimentadores y tableros relacionados con los datos calculados.
- Cantidades de obra: conductores, tuberías, protecciones y tableros derivados del modelo para continuar el presupuesto.
- Memoria del proyecto: supuestos, resultados, advertencias y una revisión del alcance documental.
- Entregables: opciones de PDF y Word para la memoria, DXF para el unifilar y Excel para los cuadros. Consulta las condiciones de acceso de cada función en los planes.
Cómo calcular el proyecto y preparar su memoria
Abre la para consultar todos los controles, buscar una duda o seguir el recorrido guiado. Los botones ? junto a los campos abren su explicación.
1. Elige cómo comenzar
Usa «Empezar por áreas» para partir del arquitectónico, o edita directamente los tableros y circuitos del ejemplo. Selecciona la norma y la tensión antes de calcular.
2. Organiza las cargas
Crea tableros y circuitos. Indica potencia o carga aparente, conexión, longitud, continuidad de la carga y distribución a lo largo del recorrido.
3. Revisa y documenta
Contrasta las corrientes, las selecciones propuestas y las caídas de tensión. Comprueba que el cuadro de cargas, el unifilar y la memoria describan el mismo proyecto.
Para editar el ejemplo: selecciona un tablero en el unifilar; también puedes enfocarlo con el teclado y pulsar Enter o Espacio. En su editor, activa «Avanzado» para revisar continuidad, distribución y factor de potencia. Usa «Ampliar editor» si necesitas más espacio para los circuitos. En coordinación, pulsa la miniatura de la curva para abrir la vista amplia y comparar las rutas. Revisa los avisos antes de guardar o exportar.
Ejemplo de cálculo eléctrico: tres tableros y 24,9 kVA de demanda
Ejemplo comercial revisado en EA Proyectos v3.33.0 el 21 de septiembre de 2026. Las capturas históricas identifican su versión; los resultados de la herramienta se recalculan con los datos y el perfil seleccionados.
El ejemplo comercial contiene un tablero general que alimenta dos subtableros: iluminación y equipos HVAC. Incluye seis circuitos ramales, una demanda calculada de 24,9 kVA y un transformador propuesto de 45 kVA. Explorarlo no consume el cupo del acceso de visitante: puedes seleccionar los tableros y modificar los datos de la demostración para observar cómo cambian los resultados.
Los tableros están relacionados: la demanda de los subtableros contribuye al cálculo del general y la caída de tensión se revisa por tramo y hasta el punto de carga. El cálculo de cortocircuito considera la fuente y las impedancias de los alimentadores; los resultados de este ejemplo no son valores universales.
| Tablero | Demanda | I de diseño | Interruptor | Fases y longitud | ΔV evaluada | Icc total estimada |
|---|---|---|---|---|---|---|
| Tablero General | 24,9 kVA | 82,0 A | 3×90 A | 3×3 AWG Cu · 12 m | 0,00 % | 3,15 kA |
| Tablero Iluminación | 4,8 kVA | 17,7 A | 3×20 A | 3×6 AWG Cu · 35 m | 1,58 % | 1,66 kA |
| Tablero Equipos HVAC | 20,1 kVA | 64,4 A | 3×70 A | 3×4 AWG Cu · 28 m | 1,70 % | 2,18 kA |
El unifilar muestra 3,37 kA en la fuente y 1,66 kA en el tablero de iluminación. La diferencia depende del recorrido completo desde la fuente, incluido el tramo de 12 m hasta el general y el alimentador de 35 m hasta iluminación. La Icc total mostrada incluye un aporte de motores estimado de forma simplificada como 4 × FLA; no sustituye un estudio con las impedancias y contribuciones reales de cada máquina. La capacidad de interrupción se verifica frente a la corriente de falla disponible y a la tensión de servicio. Un valor propuesto de Icu no acredita el poder de corte de un dispositivo concreto: confirma su ficha técnica. La columna de fases no incluye el detalle completo del neutro y del conductor de protección; consúltalos en la memoria.

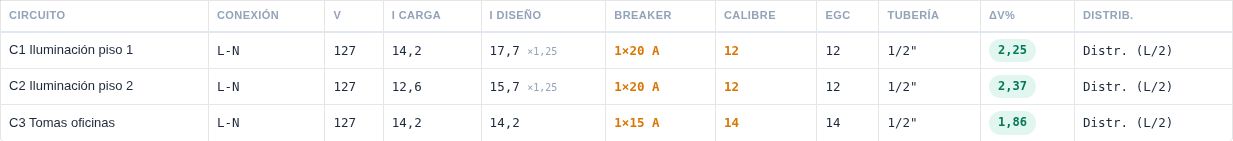

| Circuito | Carga | Conexión | Longitud | I de carga | I de diseño | Interruptor | Conductor | ΔV |
|---|---|---|---|---|---|---|---|---|
| C1 · Iluminación piso 1 | 1.800 VA | 127 V · L-N | 32 m | 14,2 A | 17,7 A | 1×20 A | 12 AWG | 2,25 % |
| C2 · Iluminación piso 2 | 1.600 VA | 127 V · L-N | 38 m | 12,6 A | 15,7 A | 1×20 A | 12 AWG | 2,37 % |
| C3 · Tomas oficinas | 1.800 VA | 127 V · L-N | 18 m | 14,2 A | 14,2 A | 1×15 A | 14 AWG | 1,86 % |
Las longitudes son de ida. C3 tiene 18 m y un factor de demanda de 0,80 configurado en esta demostración. No es un factor universal para tomas de oficina: debe justificarse según las cargas y la norma aplicable. En este modelo afecta la demanda del alimentador, no reduce la corriente utilizada para proteger el ramal. Por eso la carga instalada de iluminación y tomas suma 5,2 kVA, mientras que su demanda es 4,84 kVA, mostrada como 4,8 kVA.
Comprueba la corriente de un circuito
Para una carga monofásica expresada en VA, I = S / V. En C1: 1.800 / 127 = 14,17 A; con el factor 1,25 configurado para carga continua, el resultado sin redondeos intermedios es 17,72 A. C3 tiene la misma carga aparente, pero está declarado como no continuo y el módulo muestra 14,2 A de diseño. La selección final también depende de la ampacidad corregida, las terminales y la protección aplicable. Para C2, (1.600 / 127) × 1,25 = 15,748… A: la tabla muestra 15,7 A al redondear directamente a un decimal. Conservar los decimales durante el cálculo evita redondear dos veces.

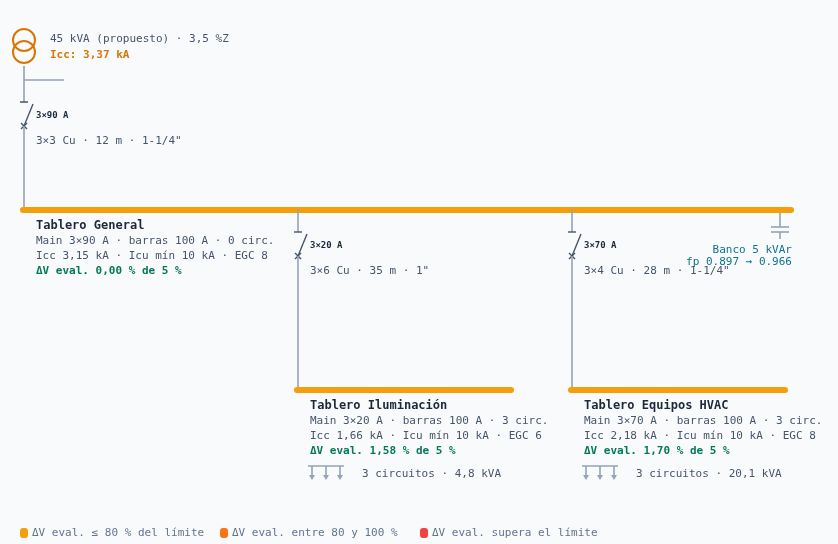

Lee el diagrama unifilar del mismo proyecto
En este ejemplo, «ΔV eval.» muestra el alcance de caída que el programa comprueba con el criterio seleccionado. El general indica 0,00 % porque su tramo de entrada se presenta aparte; ese tramo muestra 1,31 %. Al revisar el proyecto, identifica qué incluye cada porcentaje y documenta la acometida, los alimentadores y los circuitos finales.

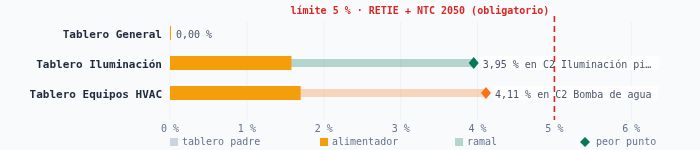

Revisa la caída de tensión hasta el punto de carga
El perfil permite relacionar el alimentador con el ramal más desfavorable. En iluminación, el programa muestra 1,58 % + 2,37 % = 3,95 %; en equipos HVAC, 1,70 % + 2,41 % = 4,11 %. El límite configurado en esta comprobación es 5 %. El tramo de entrada indicado antes se presenta por separado.
El interruptor general se revisa por la corriente de diseño y la distribución de cargas por fase. Sumar los amperios nominales de los interruptores ramales no determina su tamaño. La capacidad de interrupción y la selectividad son comprobaciones diferentes.
El módulo también señala comprobaciones que requieren revisión. En este ejemplo, su evaluación con curvas genéricas marca los pares 90 A → 20 A y 90 A → 70 A como no selectivos: ante una falla en el subtablero podría disparar también el general. Y avisa que la selectividad garantizada exige las tablas de coordinación del fabricante de los interruptores específicos.
Aprende a reproducir y leer estos resultados en las guías de cuadro de cargas eléctricas y diagrama unifilar eléctrico.
Diseño eléctrico, memoria y RETIE: alcance del software
Perfiles de cálculo: RETIE 2026 + NTC 2050 segunda actualización, NEC 2023 y NOM-001-SEDE-2012. La selección cambia las tablas de cargas por área y demanda, los calibres de aluminio admitidos, determinados tamaños de puesta a tierra, los criterios de caída de tensión y las referencias de la memoria.
| Criterio | RETIE + NTC 2050 | NEC 2023 | NOM-001-SEDE-2012 |
|---|---|---|---|
| Iluminación de oficinas | 39 VA/m² | 14 VA/m², incluye continuidad de tabla | 39 VA/m² |
| Demanda de iluminación de hoteles* | 50 / 40 / 30 % | 60 / 50 / 35 % | 50 / 40 / 30 % |
| Aluminio: menor fase en tabla de ampacidad | 12 AWG | 12 AWG | 6 AWG |
| Caída de tensión general | Acometida ≤3 %; alimentadores + ramales ≤5 % | Objetivo recomendado: 3 % ramal / 5 % conjunto | Objetivo recomendado: 3 % derivado / 5 % conjunto |
*Factores por tramos de hasta 20 kVA, de 20 a 100 kVA y por encima de 100 kVA. No aplican a espacios donde se necesita todo el alumbrado simultáneamente. Los mínimos de instalación y las condiciones especiales se verifican además de las tablas.
El método opcional residencial 220.82 no se selecciona automáticamente: el asistente usa el estándar. La diversidad multifamiliar de 220.84 requiere confirmar sus condiciones. Si cambias la norma después de generar un diseño por áreas, repite la estimación o sustituye las cargas por datos reales.
Un diseño eléctrico completo requiere más que una memoria y un unifilar. El diseñador debe completar los planos de construcción, la localización y los recorridos reales, las especificaciones y los estudios aplicables a la obra. El Libro 3 del RETIE incluye planos para construcción dentro del alcance del diseño detallado y básico. EA Proyectos aporta los cálculos y documentos indicados aquí; el profesional integra y verifica el conjunto.
El informe exportado incluye una matriz que clasifica los temas del diseño como cubiertos, parciales, a cargo del diseñador o no aplicables. El Libro 3 del RETIE, Resolución 40284 de 2026, relaciona el alcance del diseño detallado y básico; también exige justificar las exclusiones en la memoria. Revisa los artículos 3.3.1.1 y 3.3.1.2 y el Parágrafo 1 del artículo 3.3.1 en la publicación oficial del Libro 3.
El informe reúne cuadros de cargas, alimentadores, supuestos, cantidades de obra y resultados adicionales de caída de tensión, cortocircuito, pérdidas y balance de fases. Las estimaciones de arco eléctrico y las curvas genéricas de protección requieren revisar sus métodos, datos y limitaciones. La clasificación automática del alcance también debe ser confirmada por el profesional responsable. Las referencias y los criterios corresponden al perfil seleccionado: RETIE + NTC 2050, NEC 2023 o NOM-001-SEDE-2012. Sus ediciones no son intercambiables; confirma la disposición y edición exigibles para tu proyecto.
Qué revisar antes de entregar una memoria de cálculo eléctrico
- Datos de entrada: cargas y placas de equipos, tensión, fases, longitudes, conductor, aislamiento, temperatura, agrupamiento y canalización.
- Criterios y referencias: país, reglamento, edición de la norma, factores de demanda, cargas continuas y límites aplicables a cada tramo.
- Resultados coherentes: corriente por fase, neutro, conductor de protección, capacidad de interrupción y correspondencia entre cuadro de cargas y unifilar.
- Estudios adicionales: determina si el proyecto requiere coordinación con curvas del fabricante, arco eléctrico según IEEE 1584, estudio de riesgo de rayos o configuración del sistema de puesta a tierra, que exigen datos y métodos propios.
La memoria generada es un documento de apoyo al diseño y requiere revisión y firma del profesional responsable. El alcance exigible depende de la instalación y del reglamento aplicable; consulta la guía de diseño eléctrico detallado y básico y la fuente oficial del RETIE.
Calculadoras para profundizar en un resultado
Dentro del catálogo de 19 calculadoras eléctricas puedes revisar ampacidad, motores, aire acondicionado, caída de tensión con cargas distribuidas y conductores de puesta a tierra. Utiliza cada herramienta con los datos que pide y compara los criterios antes de incorporar el resultado al proyecto.
Preguntas frecuentes sobre diseño eléctrico y memorias
¿EA Proyectos entrega un diseño eléctrico completo?
EA Proyectos permite calcular y documentar parte del diseño: cuadros de cargas, conductores, protecciones, caída de tensión, unifilar, memoria y cantidades de obra. La entrega completa de una instalación también requiere planos de construcción y los estudios que correspondan, como puesta a tierra, riesgo de rayos o coordinación con dispositivos reales. El diseñador completa, integra y verifica esos documentos antes de entregar y firmar el proyecto.
¿Puedo probarlo antes de elegir un plan?
Sí. La página abre con un ejemplo comercial de tres tableros y seis circuitos. En la demostración comprobada puedes explorar y modificar sus datos sin registrarte, y el ejemplo no consume tu cupo de tableros propios. El botón «Empezar el mío» permite iniciar tu proyecto. Consulta los límites vigentes en planes y acceso.
¿Qué debe contener una memoria de cálculo según el RETIE?
Debe documentar los datos, criterios y cálculos que correspondan al alcance del diseño. El Libro 3 distingue diseño detallado y básico y exige justificar los ítems excluidos. No clasifiques una instalación únicamente por sus kVA: revisa también el uso, las cuentas de servicio y las demás condiciones de los artículos 3.3.1.1 y 3.3.1.2 en el RETIE oficial.
¿Qué diferencia hay entre EA Proyectos y EA Calculadoras?
EA Proyectos relaciona tableros y circuitos dentro de un mismo modelo para preparar cuadros de cargas, unifilares y memorias. EA Calculadoras reúne 19 herramientas para tareas concretas, como ampacidad, motores, tuberías o puesta a tierra. Puedes usar una calculadora para revisar un resultado específico del proyecto.
¿Cómo genero la memoria de cálculo en PDF?
Pulsa «PDF» o «Descargar PDF». En la demostración comprobada se abre una memoria en otra pestaña y el diálogo de impresión del navegador; allí puedes elegir «Guardar como PDF». La exportación del ejemplo y la de proyectos propios pueden tener condiciones de acceso diferentes. Revisa las condiciones vigentes de guardado y exportación de tus proyectos en los planes.
¿Un resultado calculado garantiza el cumplimiento del RETIE?
No. Los resultados dependen de los datos y criterios seleccionados. Esta herramienta no sustituye la revisión del profesional ni los planos y estudios específicos que requiera la instalación. El diseñador debe completar los aspectos pendientes, justificar las exclusiones y verificar el documento antes de firmarlo.
¿Los valores de la demostración sirven para mi obra?
El ejemplo sirve para aprender a usar la herramienta. Reemplaza cargas, fuente, longitudes, material del conductor y condiciones de instalación por los datos reales, y verifica las selecciones. Una coincidencia de potencia no basta para adoptar el mismo calibre o interruptor.
