Diseño y documentación eléctrica · Guía técnica con ejemplo resuelto
Un diagrama unifilar eléctrico representa la conexión entre fuentes, protecciones, alimentadores, tableros y cargas mediante una línea por circuito. Esa línea puede representar varios conductores: sus etiquetas deben identificar fases, neutro, protección, calibres y características eléctricas.
Esta guía explica cómo leerlo, dibujarlo y comprobarlo. El ejemplo desarrolla el tablero de siete circuitos y 17,7 kVA de nuestro cuadro de cargas eléctricas: podrás seguir cada circuito desde la tabla hasta el plano, reconocer qué valores están calculados y qué verificaciones faltan para emitir un diseño de construcción.
Organiza tableros y circuitos en EA Proyectos y relaciona su representación con el cuadro de cargas y la memoria.
Qué es un diagrama unifilar y para qué sirve
También llamado esquema unifilar o single-line diagram (SLD), describe la topología eléctrica: qué equipo alimenta a cuál y por qué protecciones y conductores circula la energía. Una salida trifásica se dibuja con una sola línea aunque físicamente tenga tres fases y, cuando corresponda, neutro y conductor de protección.
Se utiliza para revisar la distribución, preparar estudios eléctricos, localizar fuentes de alimentación, planificar ampliaciones y mantener la documentación de la instalación. Su utilidad depende de que identifique los equipos reales y conserve su revisión. En una instalación existente, un plano desactualizado puede omitir una segunda fuente o mostrar una protección que ya fue sustituida.
| Documento | Qué permite revisar | Qué necesita como complemento |
|---|---|---|
| Unifilar | Conexiones principales, fuentes, tableros, alimentaciones y protecciones. | Detalles de conexión, cálculos y especificaciones. |
| Multifilar o esquema de conexiones | Conductores individuales, bornes y conexiones de potencia o control. | Contexto del sistema y ubicación física. |
| Cuadro de cargas | Circuitos, cargas, fases, corrientes y selecciones. | Topología del unifilar y justificación de la memoria. |
| Plano de planta | Ubicación de equipos, puntos y recorridos. | Longitudes verificadas y referencias a los otros documentos. |
| Memoria de cálculo | Hipótesis, normas, métodos y comprobaciones del diseño. | Correspondencia con equipos y planos de la misma revisión. |
La longitud gráfica de una línea no es la longitud del cable. El unifilar normalmente no está a escala de recorrido; utiliza la longitud indicada en su etiqueta y contrastada con el trazado de planta.
Simbología del diagrama unifilar: identifica la función y la leyenda
La base IEC 60617 es una referencia internacional para símbolos electrotécnicos. En otros proyectos se emplean convenciones ANSI/IEEE o bibliotecas del cliente. La identificación del equipo, su símbolo y sus datos deben ser consistentes dentro del documento.

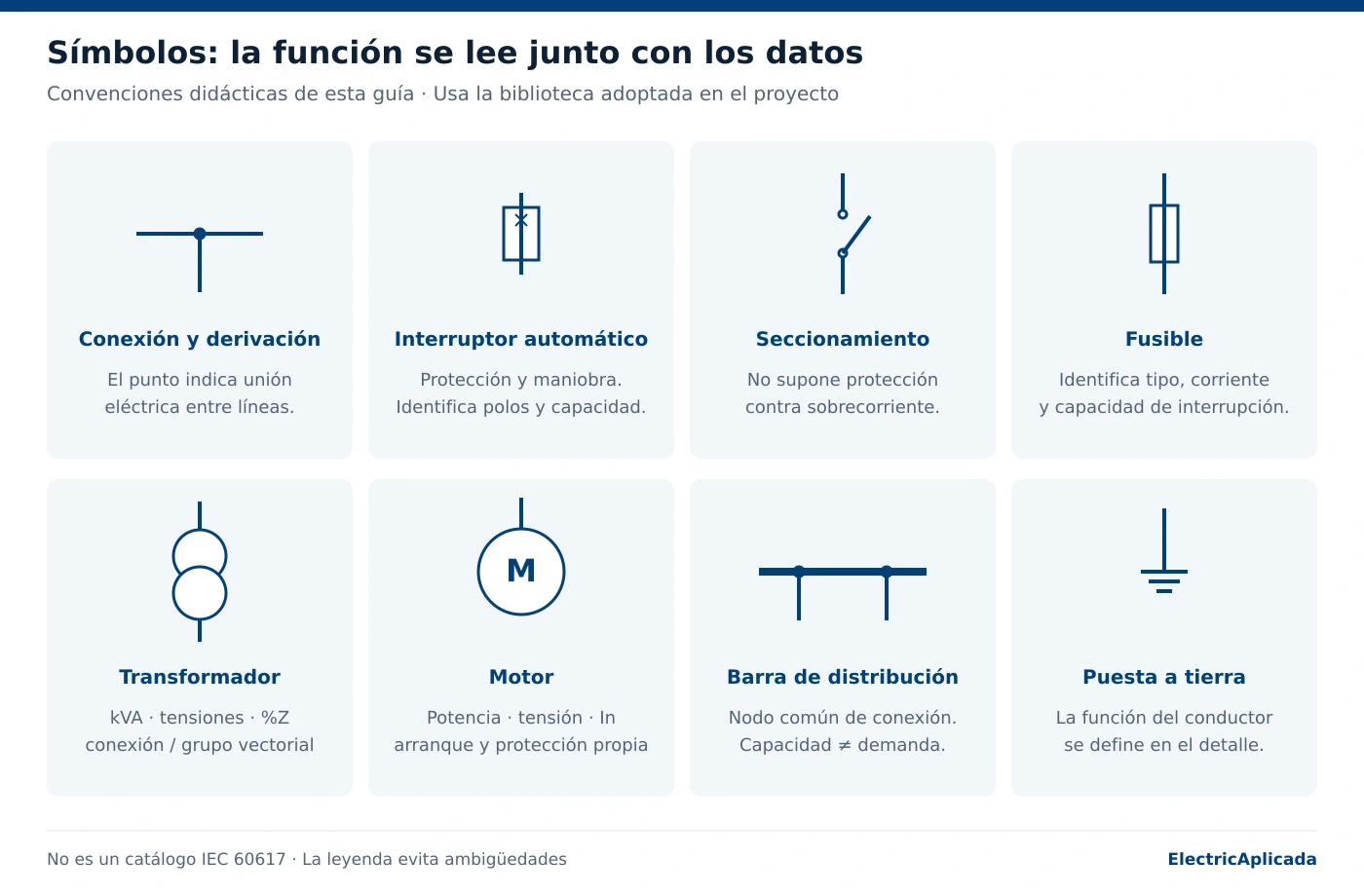

Ampliar figura 1
La figura presenta convenciones didácticas propias, no una reproducción del catálogo IEC. En un plano contractual se debe usar la biblioteca de símbolos adoptada e identificar su referencia. Las letras Q, T, M o F de esta guía son identificadores de proyecto; su uso aquí no establece por sí solo un sistema de designación normalizado.
- Interruptor automático: requiere datos de protección, además de los de maniobra. Un seccionador o un contactor no adquiere capacidad de despejar sobrecorrientes por tener un símbolo parecido.
- Fusible: identifica clase o tipo, corriente, tensión y capacidad de interrupción. Su comportamiento no es intercambiable con el de un interruptor del mismo amperaje.
- Transformador: indica potencia, tensiones, impedancia y conexión. El grupo vectorial y el tratamiento del neutro importan para fallas a tierra y operación en paralelo.
- Barras: representan un nodo de distribución. La corriente nominal de barras, la carga conectada y la capacidad de cortocircuito son magnitudes diferentes.
- Medición y protección: identifica TC/TP, relaciones, clases y funciones de relé cuando formen parte del alcance. El circuito secundario de un TC necesita su propio detalle; el unifilar no describe todas sus conexiones.
En las figuras de esta guía, un punto sólido identifica una derivación conectada. No deduzcas una conexión de dos líneas que simplemente se cruzan. Cuando el estado de maniobra sea relevante, añade «normalmente abierto» o «normalmente cerrado» y aclara a qué condición operativa corresponde.
Cómo leer un diagrama unifilar eléctrico
- Empieza por las fuentes: red, transformador, generador, UPS o inversor. Identifica tensión entre fases y fase-neutro, frecuencia y esquema de puesta a tierra.
- Sigue la ruta hasta la carga: fuente → protección → alimentador → barra → protección ramal → equipo. En cada cambio de tensión o fuente, revisa las condiciones de cálculo.
- Lee las características del dispositivo: corriente, polos, tensión, poder de corte y ajustes. «60 A» no informa cuánta corriente de falla puede interrumpir.
- Descompón la etiqueta del cable: cantidad, función, calibre o sección, material, aislamiento, longitud y forma de instalación.
- Comprueba las referencias: TD-01/C1 debe identificar el mismo circuito en unifilar, cuadro, memoria, rotulado y planos de planta.

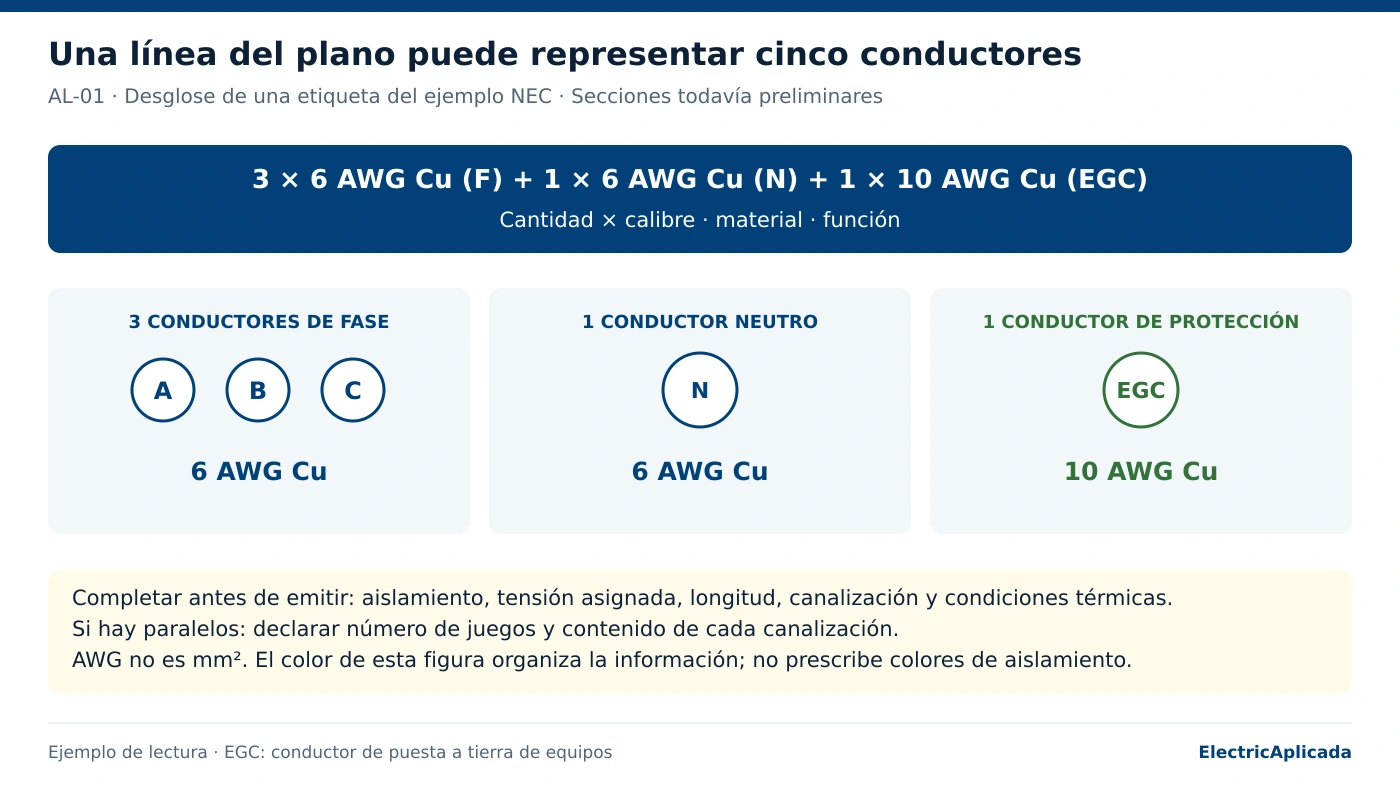

Ampliar figura 2
En el ejemplo, la etiqueta 3 × 6 AWG Cu (fases) + 1 × 6 AWG Cu (N) + 1 × 10 AWG Cu (EGC) describe cinco conductores individuales. EGC es la denominación NEC del conductor de puesta a tierra de equipos; en terminología IEC, la función de protección se identifica como PE. No se deben trasladar automáticamente sus reglas de dimensionamiento de una norma a otra.
La notación «3 × 6» aislada es insuficiente: podría confundirse con tres cables, tres conductores, tres juegos en paralelo o una sección de 6 mm². Escribe la unidad y la función. Si existen paralelos, identifica número de juegos, contenido de cada juego y distribución en canalizaciones; la simetría de longitud, material, sección y disposición afecta el reparto de corriente.
AWG y mm² expresan tamaños de conductor bajo sistemas distintos. Una equivalencia geométrica aproximada no demuestra igualdad de ampacidad, aislamiento, construcción ni certificación.
Ejemplo de diagrama unifilar trifásico: tablero TD-01
El caso tiene seis circuitos monofásicos fase-neutro y un equipo trifásico equilibrado. La tensión nominal es 220/127 V; para conservar consistencia numérica se calcula con VFN = 127 V y VFF = √3 × 127 ≈ 219,97 V. Todas las cargas son lineales, tienen FP = 0,90 inductivo y demanda del 100 %. C1–C3 son continuas; C4–C7 no lo son. C7 es un equipo genérico, no un motor ni un equipo HVAC.
Se utiliza el criterio de dimensionamiento NEC del caso anterior: carga no continua + 125 % de la continua, bajo sus hipótesis y sin aplicar excepciones de conjuntos clasificados al 100 %. Este factor no debe imponerse como regla universal a cualquier proyecto IEC.

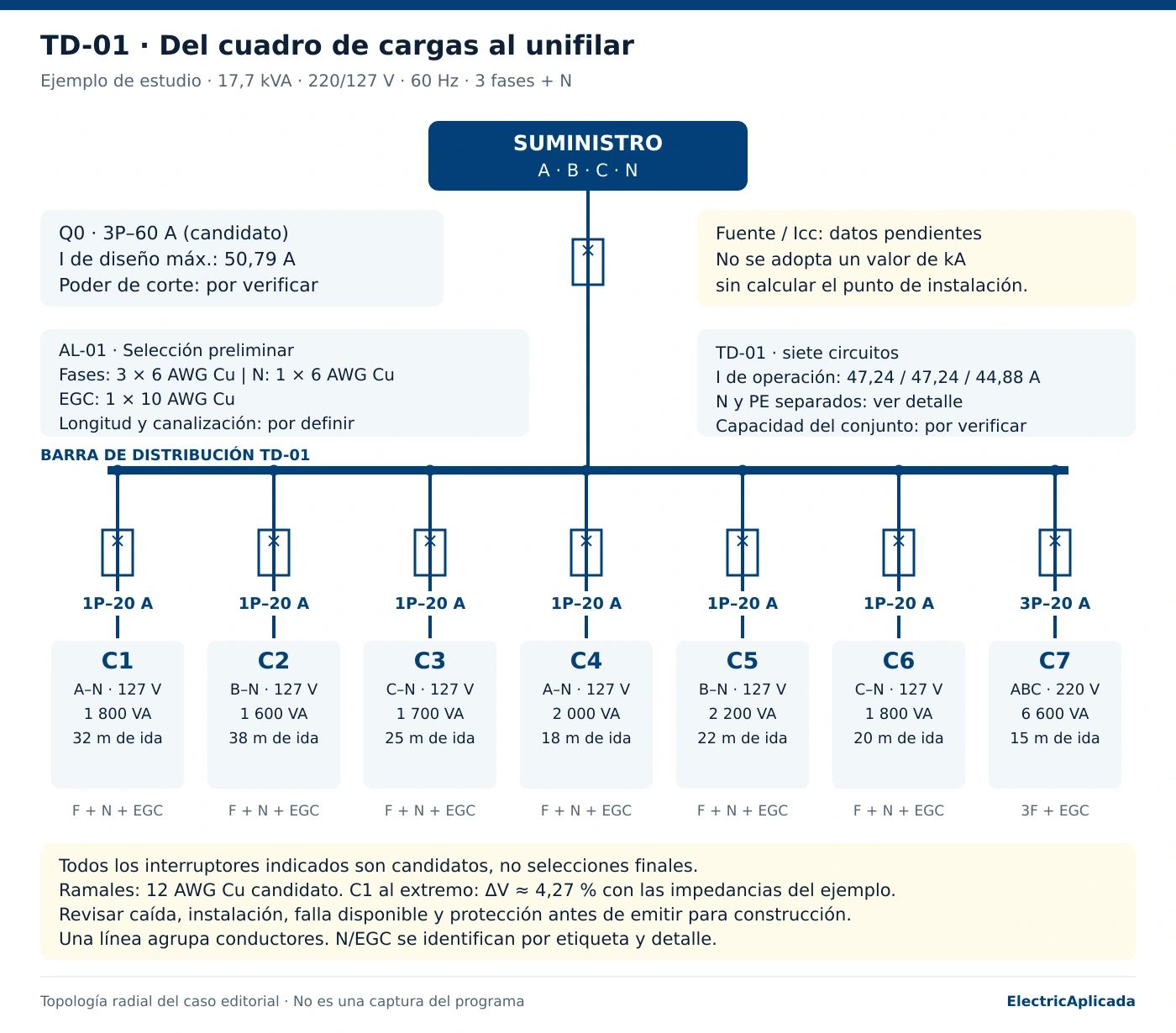

Ampliar figura 3
Es un unifilar de estudio, con selecciones térmicas preliminares. Se conoce la carga del tablero, pero no se han definido la impedancia de la fuente, el recorrido del alimentador ni el dispositivo comercial. Por eso se dejan explícitamente pendientes la Icc, el poder de corte, la canalización y la caída del alimentador. Dibujar valores inventados produciría un plano aparentemente completo, pero técnicamente incorrecto.
1. Trasladar cada circuito del cuadro al plano
| Circuito | VA | Conexión | I carga (A) | I diseño (A) | Protección candidata |
|---|---|---|---|---|---|
| C1 · Iluminación zona 1 | 1 800 | A–N | 14,17 | 17,72 | 1P–20 A |
| C2 · Iluminación zona 2 | 1 600 | B–N | 12,60 | 15,75 | 1P–20 A |
| C3 · Iluminación zona 3 | 1 700 | C–N | 13,39 | 16,73 | 1P–20 A |
| C4 · Equipos monofásicos 1 | 2 000 | A–N | 15,75 | 15,75 | 1P–20 A |
| C5 · Equipos monofásicos 2 | 2 200 | B–N | 17,32 | 17,32 | 1P–20 A |
| C6 · Equipos monofásicos 3 | 1 800 | C–N | 14,17 | 14,17 | 1P–20 A |
| C7 · Equipo trifásico lineal | 6 600 | ABC | 17,32 | 17,32 | 3P–20 A |
Para C1, I = 1.800 VA / 127 V = 14,17 A, y la magnitud de dimensionamiento es 1,25 × 14,17 ≈ 17,72 A, conservando los decimales antes de redondear. Su protección candidata es de un polo y 20 A. Para C7, I = 6.600 / (√3 × 219,97) ≈ 17,32 A por fase: el interruptor candidato de tres polos y 20 A no equivale a 60 A de corriente de línea.
En C1–C6 se adopta un neutro propio por circuito. La protección de las fases se representa con un polo; esto no describe una solución universal de seccionamiento del neutro. En un proyecto que requiera corte de todos los conductores activos, representa los polos y la función de cada uno conforme al esquema de alimentación y la norma.
2. Seleccionar el alimentador por la fase crítica
| Fase | VA instalados | I operación (A) | I dimensionamiento (A) |
|---|---|---|---|
| A | 6 000 | 47,24 | 50,79 |
| B | 6 000 | 47,24 | 50,39 |
| C | 5 700 | 44,88 | 48,23 |
La carga instalada suma 17.700 VA. Con igual factor de potencia, P = 17.700 × 0,90 = 15.930 W. Al incorporar la continuidad, la fase A exige 50,79 A. Ese valor conduce a estudiar una protección de 60 A; no se obtiene sumando los amperajes de los siete interruptores ramales ni usando únicamente la corriente trifásica promedio.
Se conserva el candidato del cuadro de cargas: fases y neutro 6 AWG Cu, EGC 10 AWG Cu y protección general 3P–60 A. La referencia térmica de las fases es 65 A a 75 °C bajo las condiciones indicadas en el caso NEC 2023; requiere terminales compatibles, correcciones y ajustes. El neutro de sección completa es una decisión del ejemplo, no una reducción deducida del desequilibrio.
El candidato ramal es 12 AWG Cu con protección de 20 A, sujeto a las condiciones de instalación y al resto de comprobaciones. En la etiqueta final también deben figurar aislamiento, conductor de protección y canalización verificados. El dibujo no convierte una selección preliminar en una selección definitiva.
3. Detectar una selección que todavía necesita revisión
C1 tiene 32 m de ida. Si se concentra su carga al extremo y se usan, solo para este cálculo ilustrativo, R′ = 6,6 Ω/km y X′ = 0,08 Ω/km por conductor, la aproximación fase-neutro es:
ΔV ≈ 5,42 V → 4,27 %L = 0,032 km; I = 14,1732 A; cos φ = 0,90. Conductores de ida y retorno de igual impedancia.
Ante un objetivo de diseño del 3 % para ese ramal, el candidato no satisface el objetivo de caída. Hay que revisar sección, distribución real o longitud; después se actualizan cuadro, memoria y unifilar juntos. Si la carga fuese uniformemente distribuida, la aproximación L/2 daría otro resultado. No cambies ese parámetro para obtener un «cumple»: debe describir la instalación.
El 3 % aquí es un objetivo declarado, no una exigencia universal. Consulta el alcance de las recomendaciones o requisitos aplicables al circuito. Puedes comprobar el recorrido con la calculadora de caída de tensión.
Protecciones: corriente nominal, cortocircuito y selectividad
El unifilar debe permitir distinguir lo que consume la carga, lo que admite el conductor y lo que puede despejar la protección. Se relacionan, pero no son el mismo valor.
| Dato | Significado | Comprobación |
|---|---|---|
| I de carga / I de diseño | Demanda operativa y magnitud para dimensionamiento. | Conexión, fases, continuidad y reglas de la carga. |
| In, Ir y calibre de bastidor | Corriente nominal, ajuste de larga duración y tamaño de bastidor, según equipo. | No confundir un bastidor de 250 A con un ajuste efectivo de 160 A. |
| Polos y tensión | Conductores maniobrados y condiciones de servicio. | Polos protegidos frente a polos solo seccionados; tensión y configuración admitidas. |
| Icc disponible | Corriente de falla prevista en un punto y escenario. | Fuente, recorrido, tipo de falla, contribuciones y condiciones máximas/mínimas. |
| Poder de corte | Capacidad del dispositivo a una tensión y norma de producto. | Valor suficiente frente a la falla prevista y condiciones de aplicación. |
| Capacidad del conjunto | Comportamiento del tablero completo frente al cortocircuito. | Clasificación y condiciones verificadas del ensamblaje, no solo del interruptor. |
Icu, Ics, Icn y AIC no se deben intercambiar sin contexto
En IEC 60947-2, Icu identifica el poder de corte último e Ics el poder de corte de servicio. En IEC 60898-1 se utiliza Icn como capacidad asignada de cortocircuito. En documentación norteamericana es habitual «AIC» o «kAIC» para la capacidad de interrupción. Cada designación remite a ensayos y condiciones de aplicación propios; anota la norma de producto y la tensión.
En proyectos NEC, revisa la capacidad de interrupción del dispositivo conforme a 110.9 y la aplicación del equipo frente al cortocircuito conforme a 110.10. Un interruptor de alta capacidad no eleva automáticamente el SCCR del tablero. En conjuntos IEC, revisa los parámetros declarados que correspondan: por ejemplo, Icw y duración, Ipk o corriente condicional de cortocircuito con su protección asociada. No renombres todos estos valores como «Icu del tablero».
La Icc se calcula en el punto, no se copia de la placa del interruptor
La fuente y las impedancias determinan la falla disponible. En una red radial de una sola fuente, sin otras contribuciones, la impedancia del alimentador normalmente reduce la corriente de falla aguas abajo. Con motores, generadores o fuentes en paralelo, hay que representar y evaluar sus aportes.
Una falla máxima sirve para comprobar capacidades; una falla mínima puede ser determinante para el funcionamiento y tiempo de despeje. Las fallas entre fases y a tierra no se obtienen siempre mediante un multiplicador fijo: dependen de las conexiones, el retorno y las impedancias de secuencia. Completa este dato con la herramienta de cortocircuito, comprobando que su alcance represente tu red.
Un interruptor menor aguas abajo no garantiza selectividad
Una relación 60 A → 20 A no demuestra que solo dispare el ramal. Contrasta curvas, ajustes, tolerancias, zona instantánea y tablas del fabricante para los modelos concretos. La selectividad y la protección de respaldo o asociación en serie son comprobaciones diferentes. Si el diseño depende de una asociación ensayada, identifica ambos dispositivos y sus condiciones de aplicación.
Cómo representar el neutro, el PE y la puesta a tierra
El neutro conduce corriente de servicio cuando la conexión de las cargas lo requiere. El conductor de protección une las masas al sistema de protección; no se utiliza como retorno normal de carga. Aunque el unifilar agrupe la alimentación en una línea, ambas funciones deben quedar identificadas.

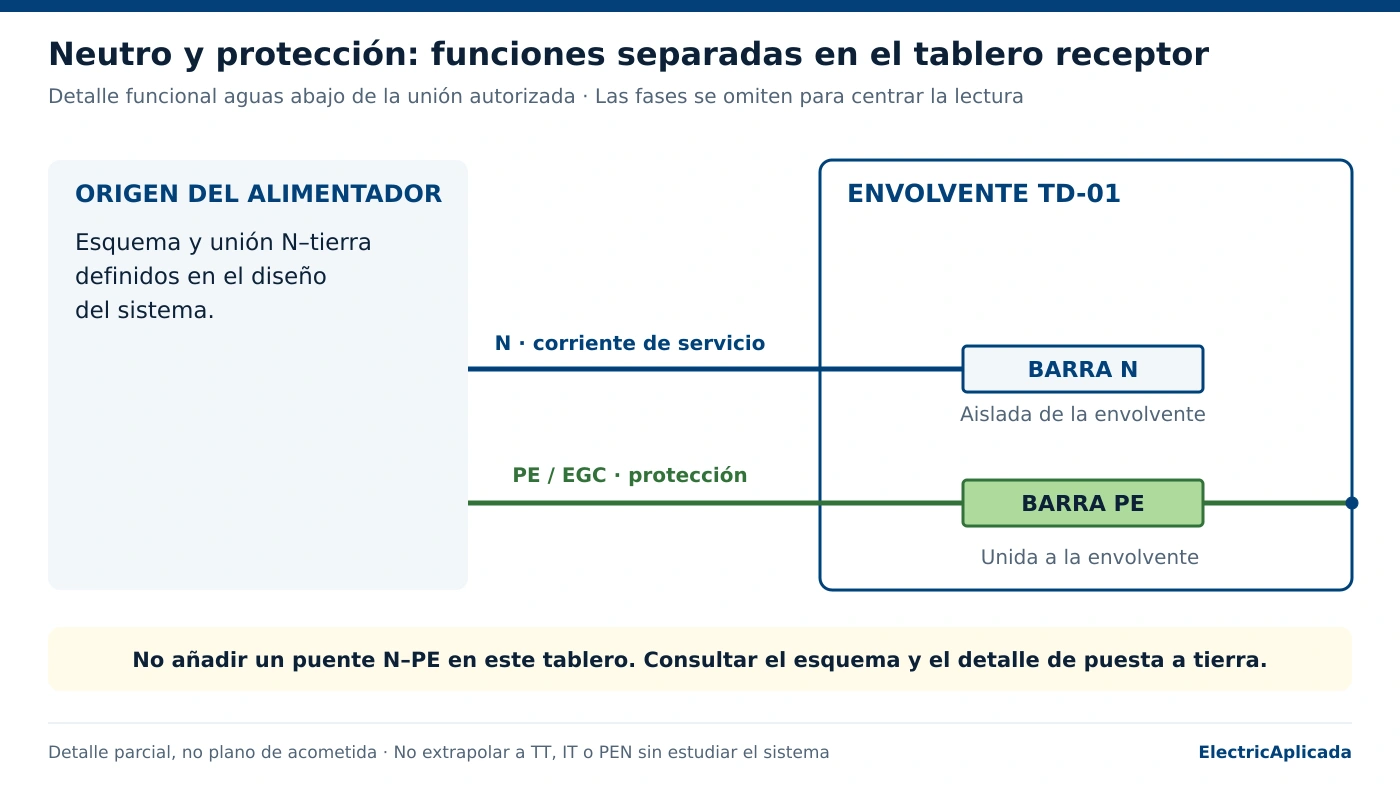

Ampliar figura 4
La figura es un detalle funcional de un alimentador con N y PE separados, aguas abajo del punto de unión autorizado que corresponda. La barra de neutro del tablero receptor está aislada de su envolvente; la barra PE está unida a ella. No es un plano de acometida ni define dónde debe realizarse el enlace del sistema a tierra.
En IEC, especifica el esquema TN-S, TN-C-S, TT o IT que realmente exista y sus medidas de protección. En TT, las masas se conectan al sistema de electrodos de la instalación y la protección se coordina con ese esquema; no se añade un puente N–PE en el tablero para «mejorar la tierra». En IT, la vigilancia del aislamiento y el tratamiento del primer y segundo defecto requieren documentación propia.
En NEC, distingue EGC, conductor al electrodo y puentes de unión: cumplen funciones y reglas de dimensionamiento diferentes. El punto de unión del conductor puesto a tierra depende de si se trata del equipo de acometida, un sistema derivado separadamente u otra condición específica. Una varilla local no sustituye por sí sola el camino de falla exigido. La calculadora de conductores de puesta a tierra ayuda a separar esas funciones.
En TD-01, el cálculo fundamental del neutro da aproximadamente 2,36 A bajo las hipótesis lineales del caso. Ese resultado no justifica retirar el neutro ni reducirlo automáticamente. Cambios en el reparto de cargas y armónicos triples pueden modificar sustancialmente su corriente.
Unifilar con generador, transferencia, UPS o sistema solar
Cuando existe más de una fuente, documenta los modos de operación. El unifilar debe permitir saber qué equipo puede energizar cada barra, en qué posición operan los interruptores y cómo se impide una conexión no prevista entre fuentes.

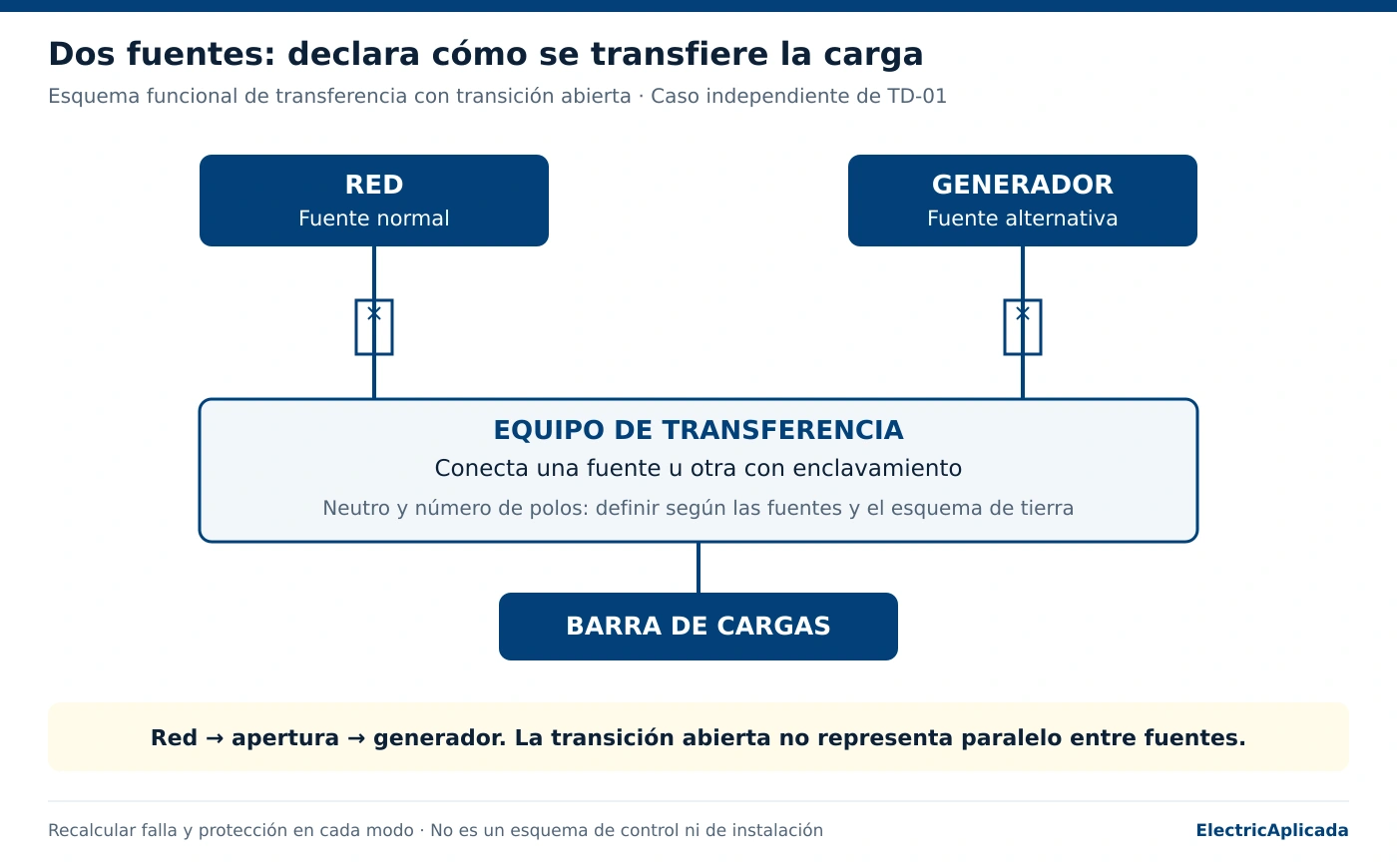

Ampliar figura 5
El ejemplo de transferencia representa transición abierta: se abre la fuente que alimenta antes de conectar la otra. No representa operación en paralelo ni constituye un esquema de control. La elección de tres o cuatro polos requiere estudiar el neutro, las uniones a tierra y las características de las fuentes y del equipo; no se decide únicamente porque el sistema sea trifásico.
- Generador: añade potencia, tensión, impedancias o datos de contribución a falla, protección y puesta a tierra. Recalcula con red y con generador; la protección que funciona con una fuente fuerte puede no despejar igual con la otra.
- UPS: representa entrada, rectificador/inversor, bypass estático, bypass de mantenimiento y salida cuando correspondan. Identifica rutas que pueden mantener tensión durante mantenimiento y el comportamiento limitado de falla del inversor.
- Fotovoltaica o almacenamiento: distingue lados CC y CA, inversores, desconexiones y punto de interconexión. La posibilidad de respaldo o funcionamiento en isla debe corresponder al equipo y la arquitectura reales.
- Acoplador de barras: documenta posiciones normales, enclavamientos y escenarios permitidos. Cerrar un acoplador puede aumentar la falla disponible y cambiar el reparto de cargas.
Estas configuraciones requieren un modelo que incluya todas las fuentes y estados. No extrapoles el ejemplo radial de TD-01 a una red multifuente.
Cómo hacer un diagrama unifilar y comprobarlo antes de emitirlo
- Define el alcance y recopila los datos. Identifica límites del proyecto, tensión, fuentes, conexiones, información de cortocircuito, esquema de tierra, cargas y condiciones ambientales. En una instalación existente, contrasta planos con equipos y registros de campo mediante un procedimiento seguro.
- Organiza la topología. Asigna identificadores únicos a fuentes, barras, protecciones y alimentadores. Declara estados normales y separa físicamente en el dibujo los recorridos que no están conectados.
- Construye el cuadro de cargas. Mantén correspondencia de nombres, fases y demanda. Un traslado de C5 de B a A cambia el balance y puede cambiar el alimentador aunque la potencia total siga igual.
- Calcula y selecciona. Revisa carga, conductores, caída, cortocircuito, protección y puesta a tierra. Añade reglas particulares de motores, HVAC u otras cargas cuando existan.
- Completa las etiquetas y referencias. Identifica equipos comerciales, ajustes, capacidades, longitudes y canalizaciones. Remite a un detalle cuando el texto no quepa sin perder legibilidad.
- Cierra los pendientes. Una celda «por definir» es válida en estudio, pero debe resolverse antes de emitir el plano para el alcance que la requiera. Revisa también los avisos de la herramienta de cálculo.
- Controla la revisión. Incluye proyecto, número de plano, fecha, revisión, estado de emisión, responsables y notas. Después de la obra, incorpora los cambios verificados al plano conforme a obra.
| Elemento | Debe coincidir con | Señal de revisión pendiente |
|---|---|---|
| Fuentes y estados | Datos de suministro, equipos y filosofía de operación. | Fuente omitida, acoplador o transferencia sin estado definido. |
| TD-01/C1 y demás circuitos | Cuadro, memoria y rotulado. | Distintas fases, potencias o identificadores. |
| Cables y canalización | Ampacidad, terminales, ocupación, caída y recorrido real. | Faltan N/PE, unidades, paralelos o longitud. |
| Protecciones y conjuntos | Falla prevista, tensión, ficha técnica y estudio de coordinación. | Solo aparecen amperios; no hay capacidad ni condiciones de aplicación. |
| Neutro y tierra | Esquema del sistema y detalle de uniones. | Puentes ambiguos, PEN sin justificar o barra N ligada a masa indebidamente. |
| Revisión documental | Listado de planos y estado del proyecto. | Mezcla entre propuesta, construcción y conforme a obra. |
Normas: representación internacional y reglas de instalación
La norma de símbolos y la norma de instalación resuelven problemas distintos. IEC 60617 aporta símbolos; IEC 61082-1 trata la preparación y presentación de documentos electrotécnicos. Ninguna de esas referencias, por sí sola, dimensiona el cable o aprueba la protección.
Para la instalación, identifica el marco adoptado en el país y contrato: por ejemplo, IEC 60364 y su adopción local, o NFPA 70/NEC en la edición aplicable. Las normas de producto y del conjunto completan la verificación. No basta con que el plano diga «IEC/NEC» si las reglas de selección se mezclan sin explicar su alcance.
En Colombia, revisa los requisitos documentales y de diseño del RETIE aplicable al proyecto, la edición exigible de NTC 2050 y las condiciones del operador de red. Esa revisión local se suma al contenido técnico general del plano. Consulta la fuente oficial del RETIE y nuestra guía de alcance del diseño eléctrico.
Si necesitas contrastar una exigencia específica, formula la consulta en Normas Inteligentes indicando norma, edición y condición de instalación. Lleva la referencia verificada a las notas o a la memoria del proyecto.
Cómo generar el unifilar online con EA Proyectos
EA Proyectos relaciona los tableros, alimentadores y circuitos con el cuadro de cargas y la memoria. Para este trabajo, el valor está en conservar esa relación mientras revisas los datos y selecciones del proyecto.

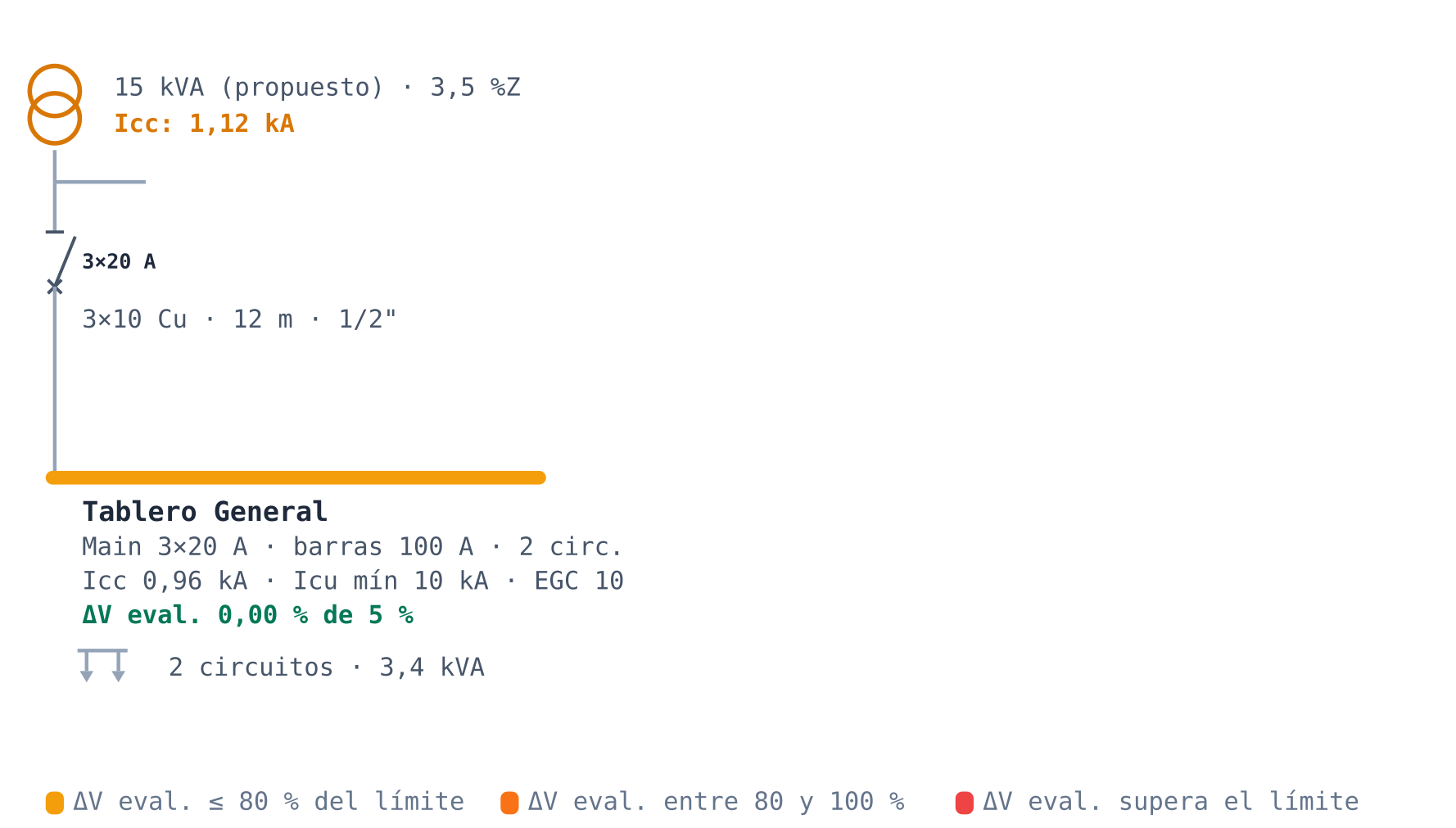

Ampliar captura de EA Proyectos
Esta captura corresponde a la demostración publicada de EA Proyectos v3.30.0. Tiene un tablero general y dos subtableros; es un caso distinto del tablero TD-01 de siete circuitos desarrollado en esta guía. Ilustra la presentación real del producto. Los valores, avisos y resultados dependen de los datos, el perfil y la versión utilizados.
- Abre el ejemplo o crea tu proyecto. Selecciona la norma y tensión antes de introducir las cargas.
- Organiza tableros y circuitos. Define conexión, potencia, longitud, continuidad y distribución real de las cargas.
- Revisa el unifilar junto con el cuadro. Contrasta corrientes, fases, alimentadores y avisos. Consulta en la memoria el detalle de N y conductor de protección cuando una etiqueta gráfica esté resumida.
- Prepara los entregables. La página del módulo describe opciones de memoria PDF/Word, unifilar DXF y cuadros Excel. Comprueba las funciones habilitadas para tu acceso en los planes vigentes.
Si aparece una «ΔV evaluada» de 0,00 % junto a una caída distinta en el tramo de entrada, revisa el alcance de cada indicador. Un porcentaje de comprobación que excluya un tramo no demuestra que ese tramo tenga caída nula. La memoria debe explicar desde qué origen y hasta qué punto se evalúa cada resultado.
Explora EA Proyectos, revisa sus resultados y utiliza sus entregables para documentar tu diseño.
Para comprobar un dato puntual, utiliza las calculadoras eléctricas. Para trabajar con el proyecto y sus entregables, consulta las funciones y planes PRO.
Errores frecuentes que debe detectar una revisión técnica
- Interpretar «3P–60 A» como 180 A. Los 60 A corresponden a la corriente asignada por polo, bajo las condiciones del equipo.
- Adoptar 10 kA para todos los interruptores. El poder de corte se verifica con la falla disponible y la tensión; no es un dato decorativo.
- Omitir neutro y conductor de protección. Una línea resumida necesita una etiqueta completa o referencia inequívoca al detalle.
- Presentar una barra de 100 A como carga de 100 A. Su capacidad nominal no determina la demanda del tablero.
- Mostrar como definitivo un calibre que falla por caída. Un resultado térmico aceptable no cierra todas las verificaciones.
- Confundir una señal verde con un estudio completo. Hay que conocer qué comprobó el programa y con qué datos.
- Olvidar bypass, generación o acopladores. El equipo puede recibir energía por una ruta distinta de la representada.
- Usar un plano antiguo para autorizar maniobras. El procedimiento operativo necesita identificación y verificación de las fuentes reales; el dibujo es un apoyo documental.
Preguntas frecuentes sobre diagramas unifilares
¿Un unifilar sirve para una instalación monofásica?
Sí. Una sola línea también puede representar fase, neutro y conductor de protección. Identifica tensión, conexión y función de cada conductor. Un suministro 120/240 V con punto medio no se describe igual que uno de 230 V fase-neutro.
¿Cuál es la diferencia entre unifilar y multifilar?
El unifilar resume cada circuito para mostrar la distribución. El multifilar representa conductores y conexiones individuales. Para bornes, maniobra, enclavamientos y cableado de control suele necesitarse información que no aparece en el unifilar de distribución.
¿Se dibuja el neutro en un diagrama unifilar?
Debe quedar identificado cuando exista. Puede indicarse en la etiqueta agrupada y desarrollarse en un detalle aparte. También deben documentarse sus uniones, seccionamiento y sección cuando sean relevantes; no se supone por defecto que sigue exactamente el tratamiento de las fases.
¿Cuántos polos debe tener el interruptor de un circuito trifásico?
Depende de la conexión y del tratamiento exigido a sus conductores activos. El ejemplo usa tres polos protegidos para las fases y neutro separado cuando corresponde. Otra instalación puede requerir maniobra del neutro; indica si ese polo está protegido, solo seccionado o tiene otro tratamiento autorizado.
¿Qué debe incluir un unifilar para construcción?
Además de la topología, debe identificar equipos, fuentes, conductores, protecciones, capacidades, ajustes aplicables, puesta a tierra y referencias documentales con el detalle exigible al proyecto. Los datos pendientes del estudio deben cerrarse y los cálculos concordar con la revisión emitida.
¿Puedo reutilizar los calibres del ejemplo?
Son candidatos bajo hipótesis explícitas. C1 muestra por qué un conductor que parece adecuado por corriente todavía puede necesitar revisión por caída. Cambiar tensión, carga, instalación o longitud exige recalcular y verificar la selección.
¿Qué programa puedo usar para generar el unifilar?
En EA Proyectos puedes organizar tableros y circuitos y revisar su representación con los resultados del proyecto. Para redes multifuente, estudios especializados o detalles de control, utiliza herramientas cuyo modelo cubra ese alcance. Explorar EA Proyectos.
Referencias técnicas y alcance de los ejemplos
- IEC 60617 DB: referencia oficial de símbolos para diagramas.
- IEC 61082-1:2014: preparación de documentos electrotécnicos.
- Eaton, Power Distribution Systems: desarrollo del unifilar del sistema.
- Schneider Electric, características de interruptores: magnitudes y capacidades según el equipo.
- Schneider Electric, esquemas de puesta a tierra: diferencias entre TN, TT e IT.
- Eaton/Bussmann, Selecting Protective Devices: capacidad de interrupción y SCCR.
- Caso TD-01: cuadro de cargas, hipótesis y cálculos. Las figuras del artículo son originales y la captura del producto identifica su versión.
La guía desarrolla criterios de lectura y documentación. El ejemplo de siete circuitos es un cálculo editorial reproducible; no se presenta como una ejecución del motor de EA Proyectos ni como un plano aprobado para construcción. Los requisitos y selecciones finales corresponden al proyecto, su normativa aplicable y la revisión del profesional responsable.
