Tabla 4 – Capitulo 9 – Dimensiones y porcentaje de ocupacion para tubos (conduit)

En estas tablas esta la ocupacion maxima de diferentes tubos electricos EMT, ENT, FMC, IMC, LFNC, RMC, PVC.

En la parte superior de la Tabla 4 se encuentran los siguientes porcentajes: 40 %, 60 %, 53 %, 31 % y el área total de la tuberia 100 %.

Los valores porcentuales inferiores al 100% representan el espacio máximo que puede ocupar el cableado instalado en la tuberia sin exceder el porcentaje aplicable.

Por ejemplo, si instala 3 conductores en la tuberia, use la columna del 40% ya que habrá más de 2 cables en la tuberia.

La columna del 60% se alinea con la nota 4 al comienzo del Capítulo 9, que es solo para niples de tubería de 60 cm (24 pulgadas) o menos.

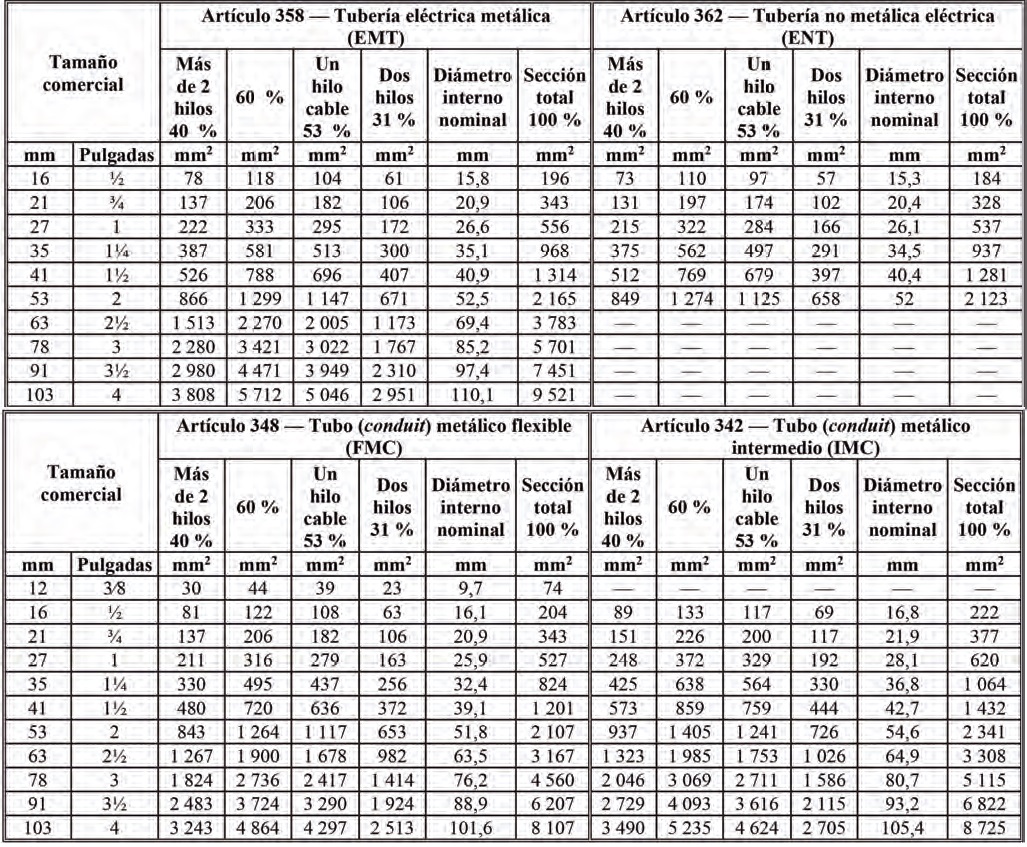

Tabla 4. Dimensiones y pocentaje de la seccion transversal de tubo conduit y tuberias areas de tubo conduit 1

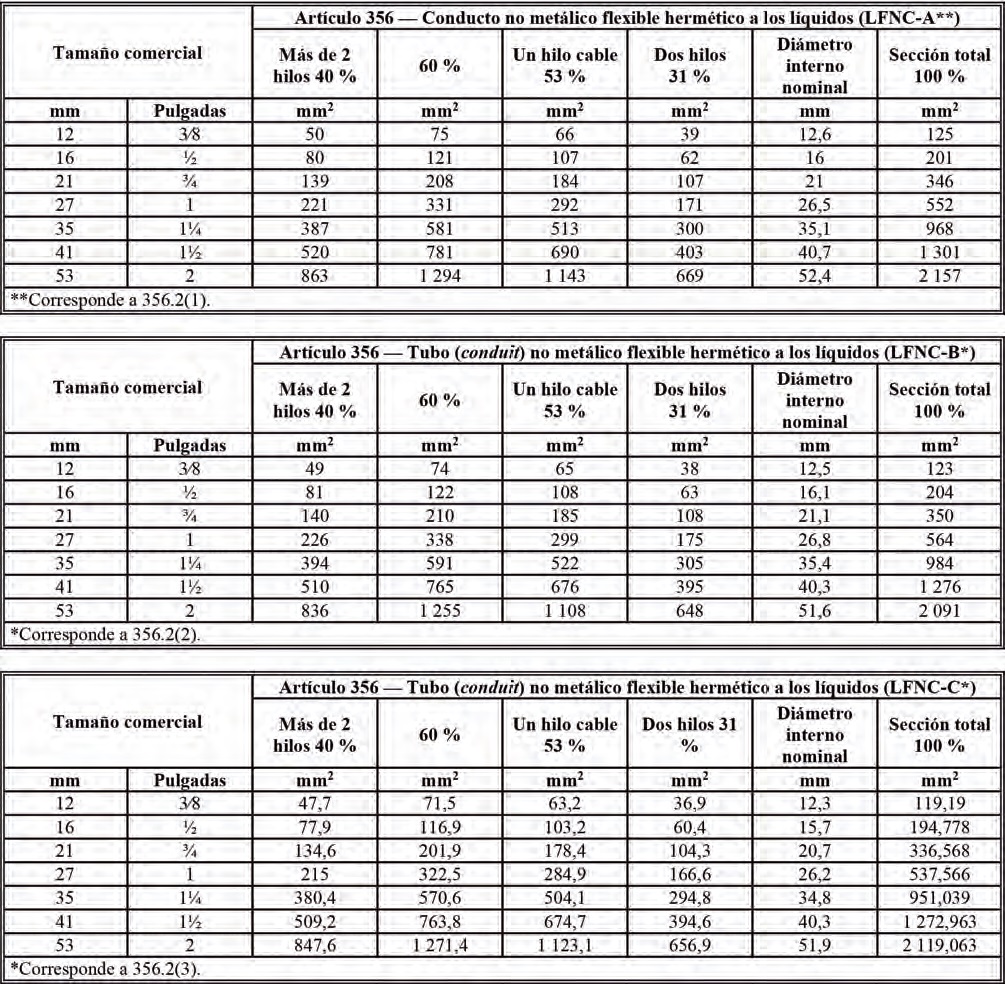

Tabla 4. Dimensiones y pocentaje de la seccion transversal de tubo conduit y tuberias areas de tubo conduit 2

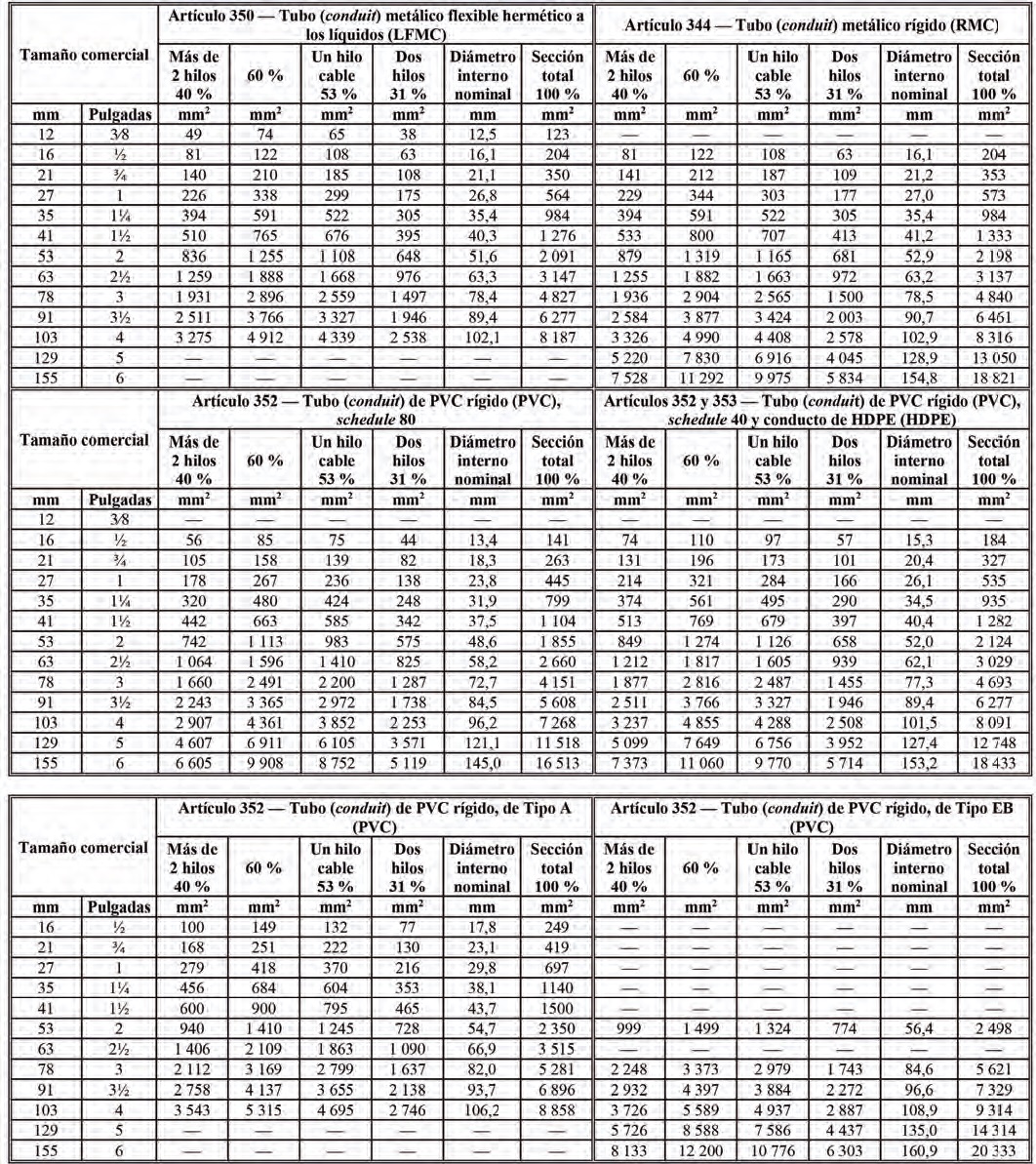

Tabla 4. Dimensiones y pocentaje de la seccion transversal de tubo conduit y tuberias areas de tubo conduit 3

Para realizar el calculo automaticamente puedes utilizar la siguiente calculadora:

Calculadora de ocupacion y llenado tuberia electrica PVC EMT IMC RMC SCH 80 SCH40
