Radio de curvatura de cables eléctricos:

El radio de curvatura es el radio mínimo al que un cable puede doblarse sin dañar su aislamiento o estructura interna. Doblar un cable por debajo de este límite puede provocar:

• Agrandamiento de grietas en el aislamiento
• Reducción de la resistencia mecánica
• Posibles fallas o cortocircuitos

En otras palabras, el radio mínimo es una medida de cuán flexible puede ser un cable sin comprometer su integridad.

Un radio demasiado pequeño exige mayor flexibilidad al material; por eso, respetar el radio mínimo es fundamental para garantizar una instalación segura y duradera.

En instalaciones de baja tensión (cables con aislamiento para hasta 600 V o 1000 V), es crucial planificar el recorrido de los conductores considerando radios de giro amplios en esquinas, ductos y canalizaciones.

Esto facilita la instalación, reduce el esfuerzo al tender los cables y minimiza la tensión mecánica sobre ellos.

Justificación Normativa

El National Electrical Code (NEC) establece lineamientos claros para asegurar que el cableado se realice sin comprometer la integridad de los cables. Entre las indicaciones del NEC, destacan:

• Cables tipo NM/NMC (Nonmetallic-Sheathed Cable):
  La sección 334.24 del NEC indica que “el radio de la curva en el borde interno de cualquier dobladura no será menor que 5 veces el diámetro del cable”.
  Interpretación: Los cables tipo NM deben doblarse con un radio interno mínimo de 5 veces su diámetro externo.
• Cables tipo AC (Armored Cable):
  La sección 320.24 establece el mismo criterio de 5× el diámetro.
• Cables tipo MC (Metal-Clad Cable):
  La sección 330.24 distingue según el tipo de construcción:
  • MC de cubierta lisa: Para diámetros externos hasta ¾ de pulgada (≈19 mm), se requiere un radio mínimo de 10 veces el diámetro.
  • MC con armadura interbloqueada o corrugada: El radio interno de la curva debe ser al menos 7 veces el diámetro externo.
• Cables de Servicio, Uso Subterráneo (SE, USE) y tipo UF:
  Se exige un radio mínimo de 5 veces el diámetro, salvo que el fabricante indique lo contrario.

Nota importante: En casos donde el NEC no especifique un valor para conductores individuales aislados (como los cables THHN/THWN en tuberías), se recomienda seguir las indicaciones del fabricante o utilizar un factor similar (por ejemplo, 8 veces el diámetro) como margen de seguridad. Estas directrices son esenciales para evitar daños que puedan causar cortocircuitos o incendios.

Cálculo del Radio de Curvatura

El cálculo se realiza mediante la siguiente fórmula:

Pasos para el cálculo del radio de curvatura

1. Identificar el tipo de cable:
   Determina si es un cable NM, AC, MC, SE, USE, etc. Esto definirá el factor de multiplicación a utilizar.
2. Consultar la norma NEC aplicable:
   Ejemplos de factores de radio de curvatura (k):
   • Para cables NM, AC y similares: k = 5
   • Para cables MC con armadura interlock: k = 7
   • Para cables MC de cubierta lisa (diámetros ≤ 19 mm): k = 10
   • Para cables SE y USE: k = 5 (según NEC, deben cumplir requisitos similares a NM en cuanto a curvatura mínima).
3. Obtener el diámetro externo (D):
   • Este valor se encuentra en la hoja técnica del fabricante o se puede medir directamente.
   • Nota: En cables con forma rectangular (por ejemplo, NM-B plano), se utiliza la dimensión mayor.
4. Calcular el radio mínimo:

   Este contenido esta bloqueado...

   Para desbloquearlo debes adquirir una cuenta premium o iniciar sesión

   Desbloquear contenido

Ejemplos Prácticos

Ejemplo 1: Cable MC con Armadura Interlock

Situación:
Se instalará un cable tipo MC de 4 conductores #1 AWG con armadura de aluminio interbloqueada. La hoja de datos indica que su diámetro externo es de 20 mm.

Procedimiento:

1. Identificación:
   • Tipo de cable: MC con armadura interlock.
2. Factor normativo:

   Este contenido esta bloqueado...

   Para desbloquearlo debes adquirir una cuenta premium o iniciar sesión

   Desbloquear contenido

3. Verificación en la instalación:
   • Se utiliza un conduit flexible o tubo guía que permite una curva con un diámetro de alrededor de 30 cm, proporcionando un radio aproximado de 15 cm y cumpliendo con el requisito.

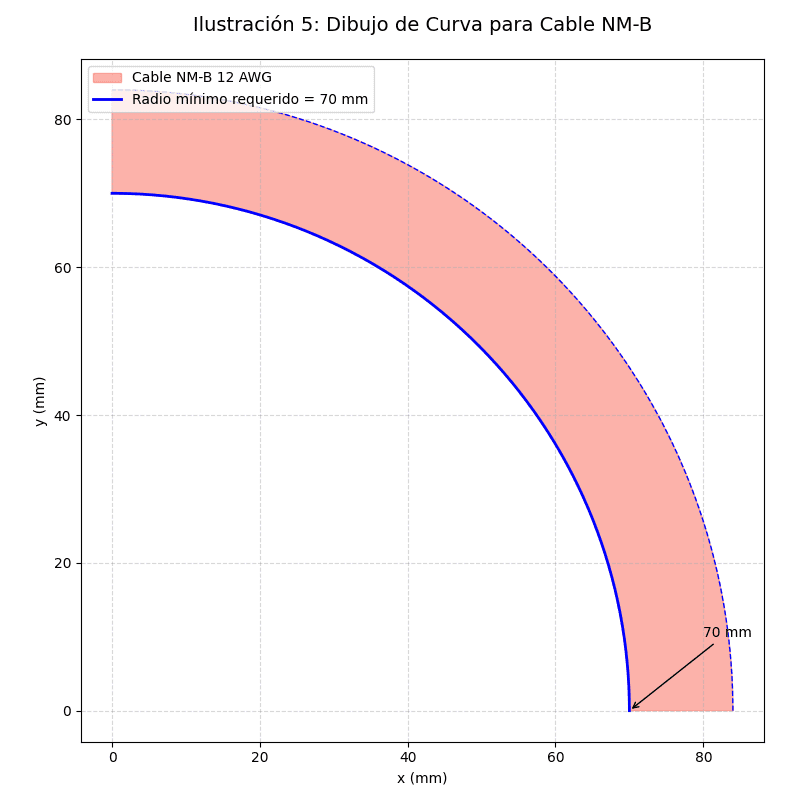

Ejemplo 2: Cable Plano NM-B 12 AWG

Situación:
Se instalará un cable plano NM-B 12 AWG con un ancho aproximado de 14 mm.

Procedimiento:

1. Identificación:
   • Tipo de cable: NM-B plano.
2. Factor normativo:
   • Según el NEC, k = 5.
3. Diámetro externo (o dimensión mayor):
   • D = 14 mm.
4. Cálculo del radio mínimo:

   Este contenido esta bloqueado...

   Para desbloquearlo debes adquirir una cuenta premium o iniciar sesión

   Desbloquear contenido

   ---

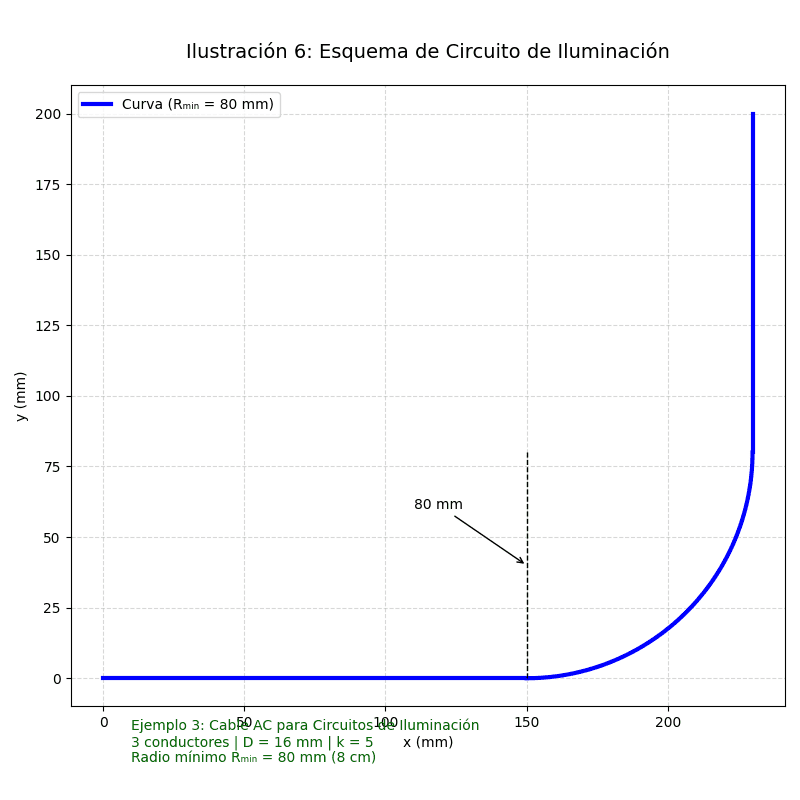

   Ejemplo 3: Cable AC para Circuitos de Iluminación

   Situación:
   En un sistema de iluminación se utilizará un cable tipo AC de 3 conductores. La hoja técnica indica un diámetro externo de 16 mm.

   Procedimiento:

   1. Identificación:
      • Tipo de cable: AC.
   2. Factor normativo:
      • Según el NEC para cables AC, k = 5.
   3. Diámetro externo:
      • D = 16 mm.
   4. Cálculo del radio mínimo:

      Este contenido esta bloqueado...

      Para desbloquearlo debes adquirir una cuenta premium o iniciar sesión

      Desbloquear contenido

      ---

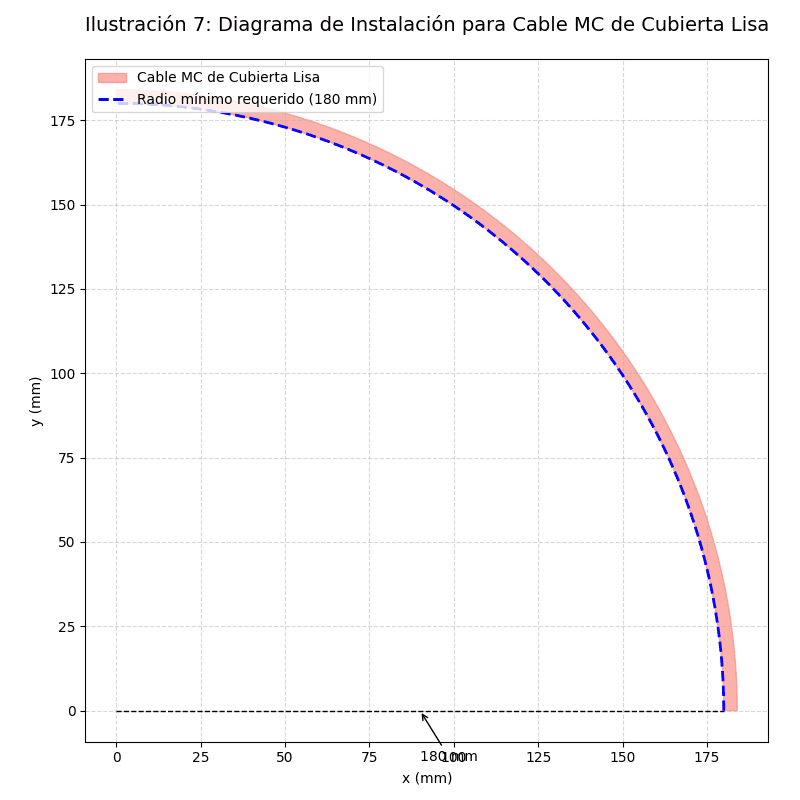

      Ejemplo 4: Cable MC de Cubierta Lisa para Aplicaciones Especiales

      Situación:
      Se instalará un cable tipo MC de cubierta lisa en una aplicación especial donde se requiere una alta flexibilidad. El fabricante indica que el diámetro externo es de 18 mm.

      Procedimiento:

      1. Identificación:
         • Tipo de cable: MC de cubierta lisa.
      2. Factor normativo:
         • Para este tipo de cable (diámetro ≤ 19 mm), el NEC establece k = 10.
      3. Diámetro externo:
         • D = 18 mm.
      4. Cálculo del radio mínimo:

         Este contenido esta bloqueado...

         Para desbloquearlo debes adquirir una cuenta premium o iniciar sesión

         Desbloquear contenido

         ---

         Resumen

         El cálculo y respeto del radio de curvatura en cables eléctricos de baja tensión es esencial para mantener la integridad y seguridad de la instalación. Un radio de curvatura adecuado previene:

         • Daños en el aislamiento
         • Reducción en la vida útil del cable
         • Riesgos de sobrecalentamiento y cortocircuitos

         Cumplir con las disposiciones del NEC (aplicando factores de 5×, 7× o 10× según el tipo de cable) es tanto un requisito normativo como una práctica fundamental para prolongar la vida útil de los conductores y asegurar un desempeño óptimo del sistema eléctrico. Cada curva, ya sea en tableros eléctricos, bandejas o ductos, debe planificarse cuidadosamente para garantizar una instalación segura y confiable.

         ---
