En este articulo aprenderás a calcular el tamaño (Alto y ancho) de una canaleta o ducto portacables eléctrico de acuerdo a lo indicado por la norma NEC/NFPA70/NTC2050, también sabrás cuando ajustar el amperaje de los conductores y cuando no se debe hacer.

Además se mostrara como se deben tratar el cableado de control y potencia. Si requieres realizar el calculo automáticamente puedes ver la calculadora de canaletas y ductos portacables.

Las canaletas o ductos metálicos para cables son canalizaciones de metal cerradas normalmente rectangulares o cuadradas en los que los conductores se colocan después de que la canaleta se ha instalado como un sistema completo.

La canaleta está disponible en longitudes estándar de 1, 2, 3, 4, 5 y 10 pies (0.30, 0.61, 0.91, 1.22, 1.52 y 3.05 m), por lo que se pueden hacer tramos de cualquier número exacto de pies o metros lineales sin cortar la canalización.

La cubierta puede ser de tipo abisagrado o removible. Comúnmente se utilizan para transportar conductores entre puntos ubicados a distancias considerables.

El propósito de una canaleta portacables es proporcionar un sistema flexible de cableado en el que los circuitos se pueden cambiar para cumplir con cualquier condición, y uno de sus principales usos es trabajos expuestos en plantas industriales.

Las canaletas portacables también se utilizan para transportar cables de control desde el tablero de control hasta el equipo controlado remotamente. La definición utiliza explícitamente en el NEC/NFPA70/NTC2050 es «Ductos metálicos (Wireways)»: «Canal cerrado de materiales metálicos, diseñado expresamente para contener alambres, cables, o barras, con funciones adicionales, según lo permitido en el presente Código».

Número de conductores y amperaje en ductos metálicos (Wireways)

Los ductos metálicos portacables tienen dos limitaciones generales para los conductores, las cuales se trataran en este articulo.

1. El primero aborda los inconvenientes físicos de lidiar con grandes cantidades de conductores en un mismo ducto portacables.

2. El segundo aborda el calentamiento mutuo de conductores en un contexto en el que habrá mayor circulación de aire que en una canalización tubular (Tubería metálica) y donde los conductores están encerrados en un recinto de acero que funcionará como un disipador de calor y que permite una fácil transferencia de calor al ambiente.

Porcentaje de llenado de ducto o canaleta metálica portacables

El código NEC/NFPA70/NTC2050 limita el área de ocupación de la sección transversal combinada de todos los conductores contenidos en cualquier parte del ducto a…

Factor de ajuste de amperaje o corriente para conductores en ducto o canaleta metálica

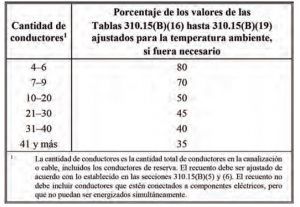

Si el número de conductores portadores de corriente no excede…

Reglas generales para calcular la ocupación y ajuste de ampacidad de conductores en ductos portacables

1. No se reduce la ampacidad a cualquier número de conductores portadores de corriente hasta un máximo de…

Ejemplos de calculo de ocupación y ajuste de ampacidad o corriente de conductores en ductos portacables:

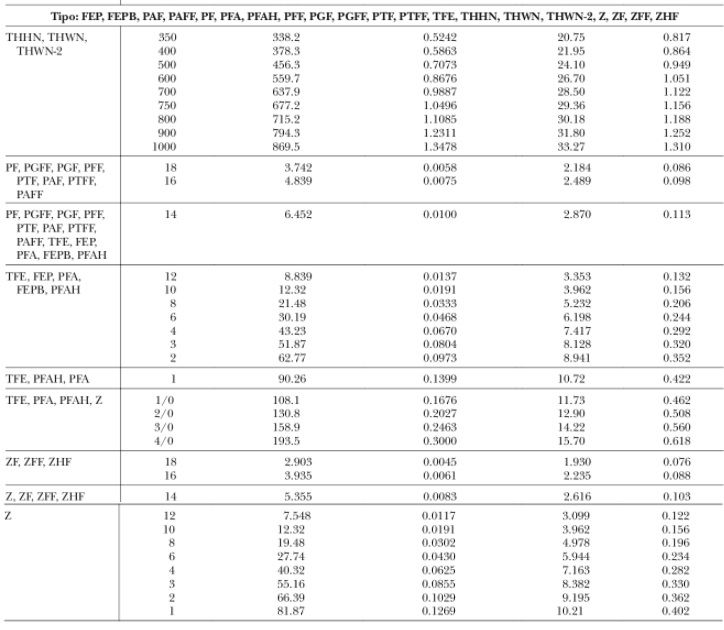

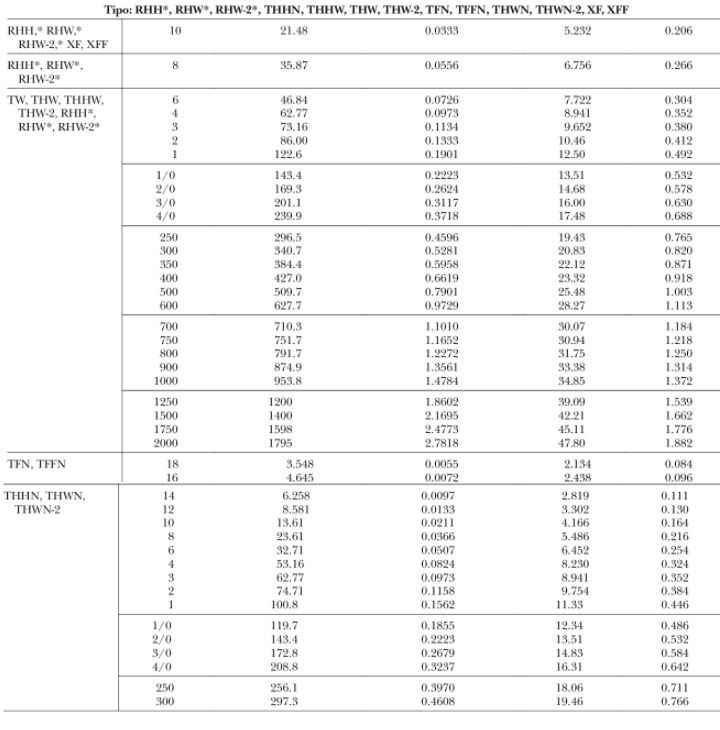

Ejemplo 1. Calcular el tamaño mínimo del ducto o canaleta portacables necesaria para alojar 45 conductores, 29 conductores No 10 AWG-THHN portadores de corriente y 16 conductores No 12 AWG-THHN de señal.

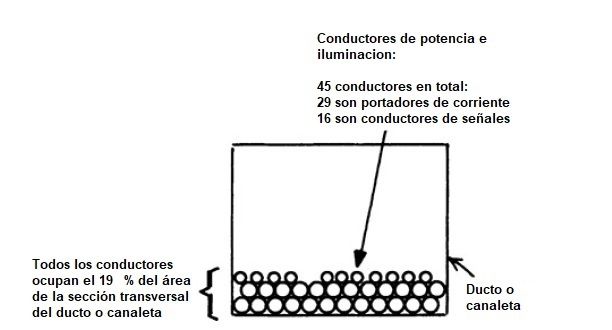

La Figura 1 muestra los cálculos de llenado y derrateo de amperaje para cables en ducto portacables. El ejemplo de la parte inferior muestra un caso en el que los cables de alimentación de potencia e iluminación (que son cables que transportan corriente) se mezclan con cables de señal.

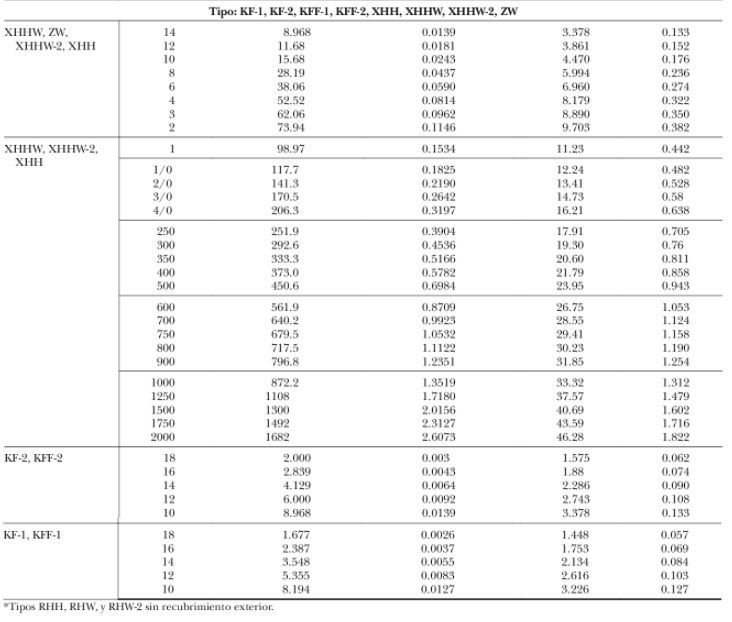

Ejemplo 2. Una canaleta o ducto contiene 26 conductores: 10 Unidades de No 3/0 AWG XHHW-2, 3 Unidades de No 6 AWG THWN, 3 Unidades de No 8 AWG THHN y 10 Unidades de No 12 AWG THHN. Encuentre la canaleta o ducto de cables de tamaño estándar mínimo requerida por el Artículo 376 de la NEC/NFPA70/NTC2050.
