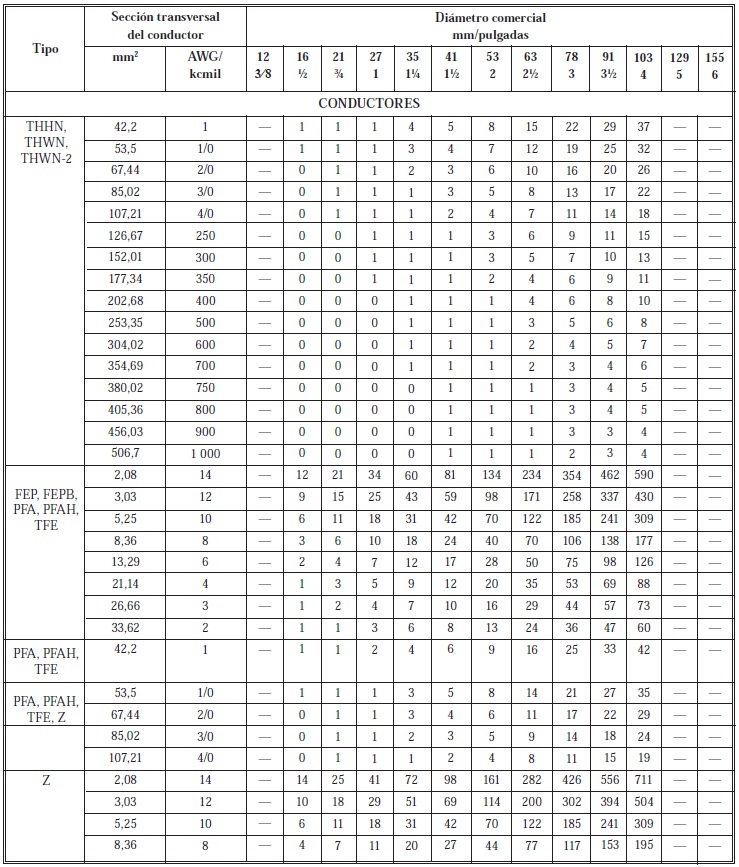

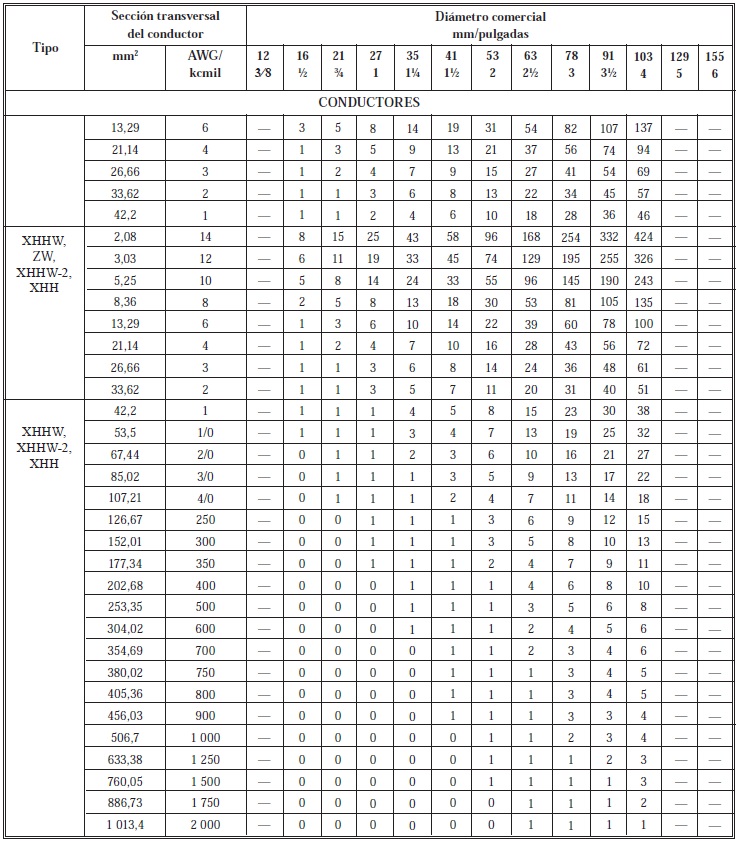

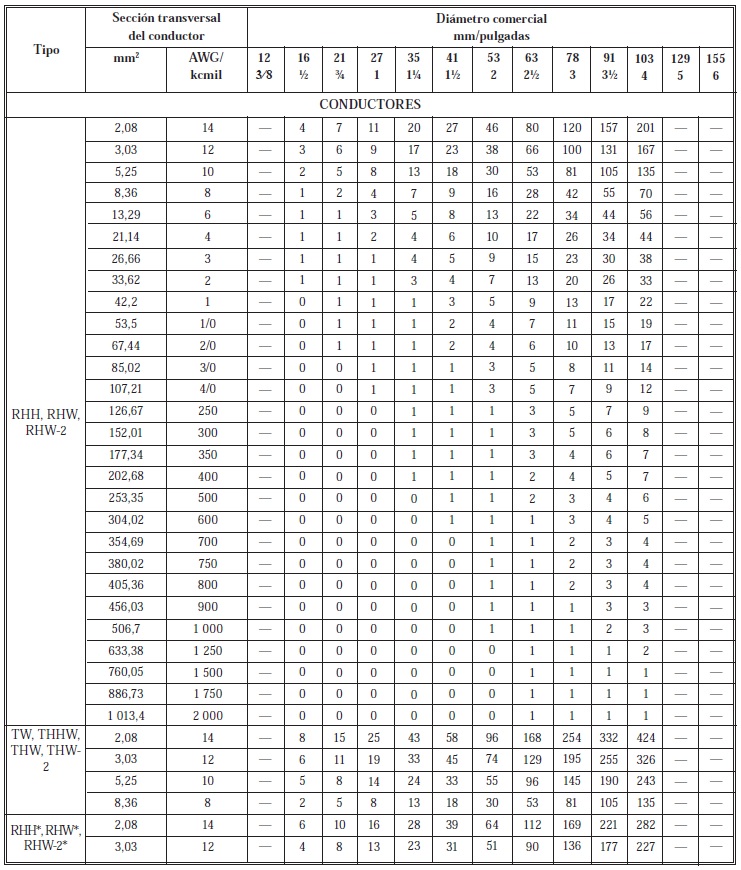

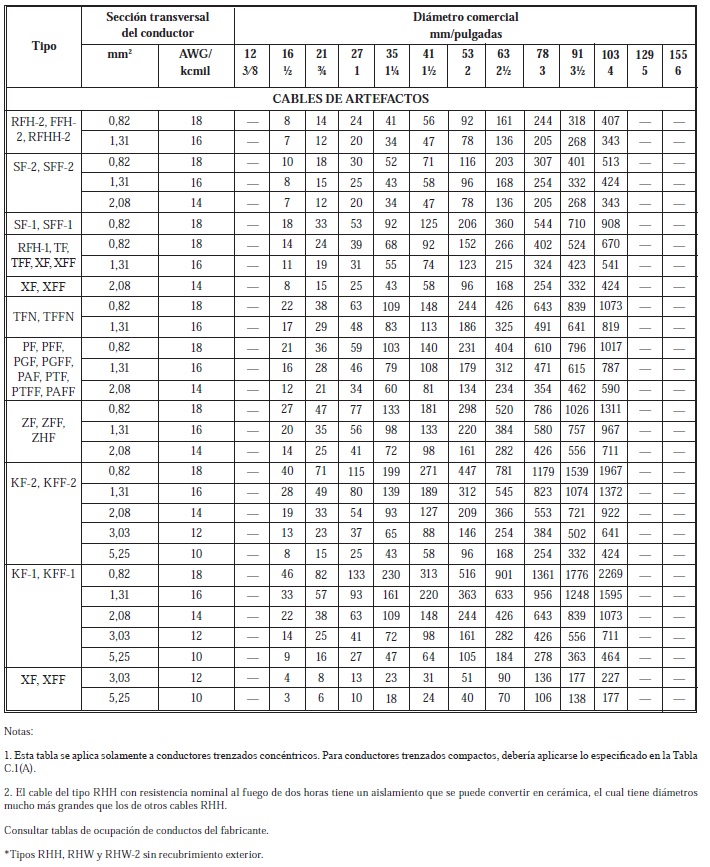

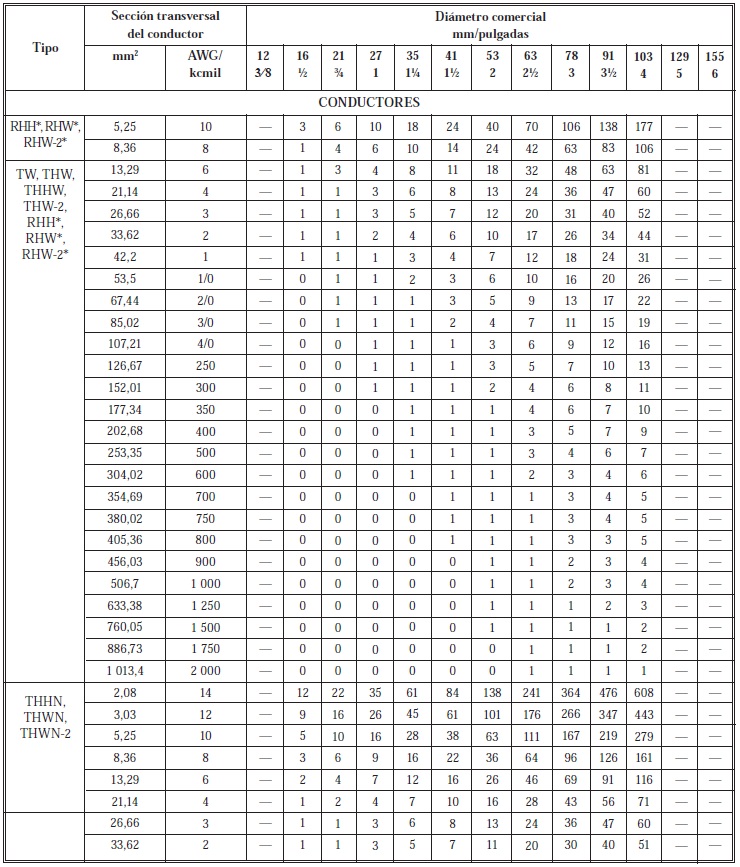

La Tabla C.1 en el Anexo C (basado en el Capítulo 9: Tabla 1, Tabla 4 y Tabla 5) proporciona la cantidad máxima de conductores o cables de permitidos en tubería metálica eléctrica (EMT).
En estas tablas debes escoger el aislamiento del cable que requieres y el calibre, para luego verificar la cantidad de cables que pueden ocupar segun el tamaño de la tuberia.
Tener presente que estas tablas solo son utiles cuando son calibres iguales y tramos rectos, por ello se debe tener mucho cuidado cuando se tienen varias curvas porque podrian presentarse atascamiento.
Se recomienda no ingresar la cantidad maxima que aparece en las tablas, sino un poco menos que pueda evitar el atascamiento.
¿Tienes una duda del NEC, RETIE o NTC 2050?
Pregúntale a EA Code y obtén la respuesta con la norma citada. 3 consultas gratis, sin registro.

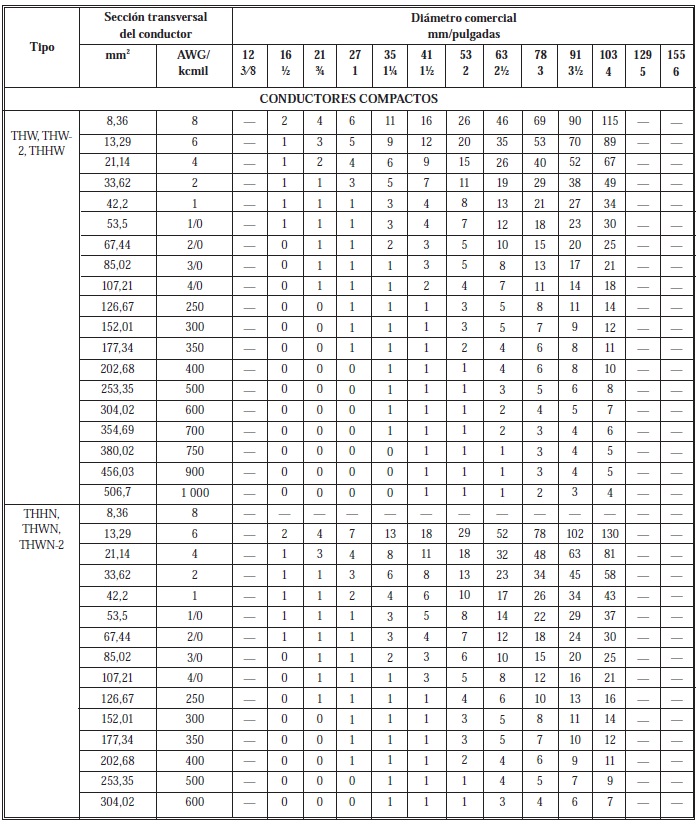

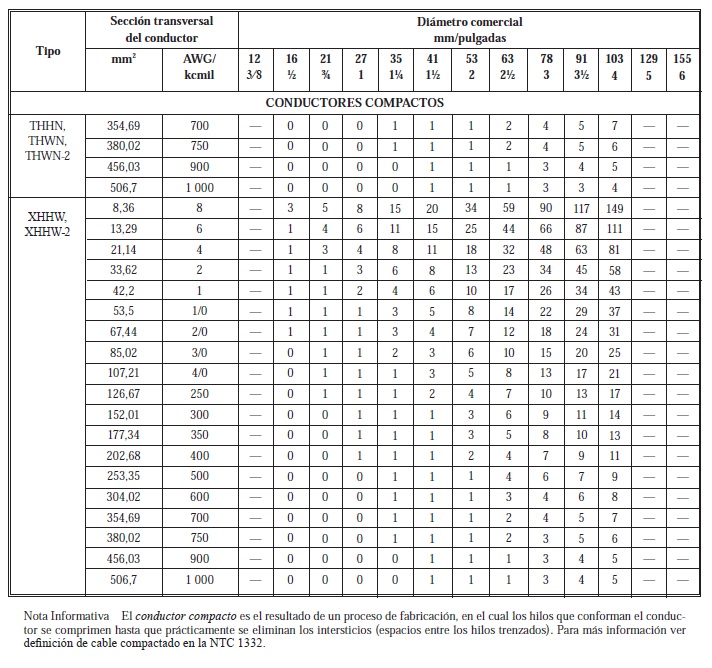

Tabla C.1(A) Cantidad máxima de conductores o cables de artefactos situados en tuberías metálicas eléctricas (EMT) (basado en el Capítulo 9: Tabla 1, Tabla 4 y Tabla 5A)
Para realizar el calculo automaticamente puedes utilizar la siguiente calculadora:
