Calculo de potencia de iluminación para edificio comerciales¡¡¡ PREMIUM !!!

La norma NEC/NTC2050 contiene requisitos detallados para calcular la potencia de iluminación y acometida de muchos tipos de edificios.

Aunque la mayoría de estos requisitos se encuentran en el art. 220 de la NEC/NTC2050, otras reglas que afectan la potencia de iluminación se encuentran dispersas por toda la norma, como es el caso de los edificios comerciales.

Las ocupaciones comerciales incluyen muchos tipos diferentes de negocios y usos, como bancos, tiendas, restaurantes y edificios de oficinas.

En este articulo revisaremos los cálculos de potencia para iluminación en edificios comerciales como: Hospitales, Hoteles, oficinas, restaurantes, casas móviles, puertos etc

Calculo de potencia para iluminación en edificios comerciales

La siguiente tabla considera una carga mínima por m² cuadrado para la iluminación general según el tipo de ocupación, esta es extraída de la NEC/NTC2050.

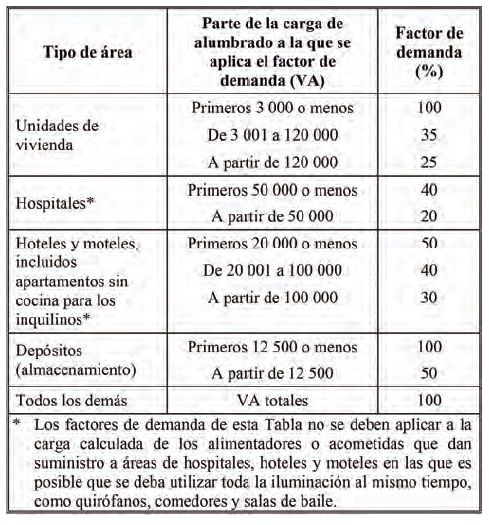

Para los hoteles, moteles, hospitales y almacenes (depósitos), puede aplicar los factores de demanda de la Tabla 220.42 a la carga de iluminación general.

Ejemplos de calculo de la potencia de iluminación para diferentes ocupaciones comerciales

En el caso de las ocupaciones diferentes a los hoteles, moteles, hospitales y almacenes (Depósitos), el calculo es simplemente multiplicar los m² x área, por ejemplo:

Se tiene una tienda de zapatos de 835m², ¿Cuánta potencia de iluminación requiere la tienda?.

Rta: Para encontrar la potencia de iluminación se debe multiplicar…835 x 33 VA = 27555 VA = 27.5 kVA, tener presente que esta potencia se puede utilizar en conjunto con las demás potencias de tomas y equipos generales, para estimar el tamaño de la acometida o alimentador que requiere la tienda, sin embargo lo aconsejable es realizar el calculo con la potencia nominal que tendrán las luminarias de la tienda y considerando los factores de demanda de acuerdo al uso en el interior de la misma.

¿Cuánta potencia de iluminación requiere una oficina de 9290 m² ?.

Rta: La potencia de iluminación por metro cuadrado para las oficinas según la Tabla 220.12 es de 39VA/m², por lo tanto se debe multiplicar 9290 x 39 VA = 362310 VA = 362.3 kVA.

¿Cuánta potencia de iluminación requiere un colegio de 9290 m² ?.

Rta: La potencia de iluminación por metro cuadrado para las oficinas según…la Tabla 220.12 es de 33VA/m², por lo tanto se debe multiplicar 9290 x 33 VA = 306570 VA = 306.6 kVA,

Las cargas de iluminación en la Tabla 220.12 son requisitos mínimos. Si se conoce la potencia de iluminación real y es mayor que el valor de la Tabla 220.12, utilice la carga real.

Ejemplo de calculo de potencia de iluminación en hoteles y moteles

Se puede reducir la carga unitaria de iluminación general de 22 VA por m² [Tabla 220.12] para las habitaciones de hoteles y moteles, utilizando los factores de demanda de la Tabla 220.42.

Estos son lugares con habitaciones sin cocinas permanentes. Los lugares con cocinas permanentes son viviendas multifamiliares, en lugar de hoteles o moteles.

Factores de demanda para hoteles y moteles :

• Primeros 20 000 VA con un factor de demanda del 50 %
• Próximos 80.000 VA con un factor de demanda del 40 %
• VA restante al factor de demanda del 30%

Considere un hotel con 250 Habitaciones de 5mx6m (30m²) cada habitación. ¿Cuánta potencia de iluminación requiere el hotel?

• El área total en habitaciones del hotel es de 250 x 30 m² = 7500m².
• Para calcular la potencia se debe multiplicar 7500 x 22VA = 165000VA. [Tabla 220.12]

Aplicando los factores de demanda de [Tabla 220.42] tenemos:

1. 20000 x 0.5 (50%) = 10000 VA .(Primeros 20 000 VA con un factor de demanda del 50 %)
2. 80000 x 0.4 (40%) = 32000. (Próximos 80.000 VA con un factor de demanda del 40 %)
3. (165000 – 20000 – 80000) x 0.3 = 65000 x 0.3 = 16500  VA. (Restante al factor de demanda del 30%)

Por lo tanto, la potencia demanda para iluminación del hotel es = 10000+32000 + 16500 = 58500 VA

Ejemplo de calculo de potencia de iluminación en hospitales

En el caso de los hospitales se puede reducir la carga unitaria de potencia de iluminación general de 22 VA por metro cuadrado [Tabla 220.12], utilizando los factores de demanda de la Tabla 220.42.

Factores de demanda para hospitales:

• Primeros 50.000VA con un 40% del factor de demanda.
• Resto de VA con un factor de demanda del 20% .

Se tiene un hospital con un área de 100000 m². ¿Cuál es la potencia de iluminación general para el hospital después de aplicar los factores de demanda?

Según la Tabla 220.12, la potencia de iluminación general para un hospital es de: 22VA/m², por lo tanto 100000 × 22 VA = 200 000 VA. Ahora, aplique los factores de demanda como se indica en la tabla Tabla 220.42.

• Primeros 50000 VA al 40 % = 50 000 VA × 0,40 = 20 000 VA
• VA restante al 20 % = 150 000 VA × 0,20 = 30 000 VA

Por lo tanto, la potencia demandada de iluminación para el hospital es de = 50,000VA

Ejemplo de calculo de potencia de iluminación en depósitos o bodegas

En los depósitos o bodegas se puede reducir la carga unitaria de iluminación general de 3VA por metro cuadrado según Tabla 220.12 , utilizando los factores de demanda de la Tabla 220.42..

Factores de demanda para bodegas y depósitos:

• Primeros 12 500 VA con un factor de demanda del 100 %
• VA restante al 50% del factor de demanda

Se tiene una bodega con un área de 25000 m². ¿Cuál es la potencia de iluminación general para la bodega después de aplicar los factores de demanda?

Según la Tabla 220.12, la potencia de iluminación general para la bodega es de: 3VA/m², por lo tanto 25000 × 3 VA = 75000 VA. Ahora, aplique los factores de demanda como se indica en la tabla Tabla 220.42.

• Primeros 12500 VA con un factor de demanda del 100 % = 12500 VA
• VA restante al 50% del factor de demanda = (75000 – 12500) x 0.5 (50%) = 62500 x 0.5 = 31250 VA

Por lo tanto, la potencia demandada de iluminación para la bodega es de = 43,750VA

Tenga en cuenta que los factores de demanda de la Tabla 220.42 no se aplicarán a las áreas de hospitales, hoteles y moteles donde es probable que se use toda la iluminación al mismo tiempo, como quirófanos, salones de baile, comedores. , y áreas similares. Calcule estos tipos de áreas por separado con un factor de demanda del 100 %.

Recuerde que para ocupaciones comerciales que no sean habitaciones de huéspedes (de moteles y hoteles), hospitales y bodegas, utilice un factor de demanda al 100 % de la tabla Tabla 220.12 en sus cálculos de potencia.

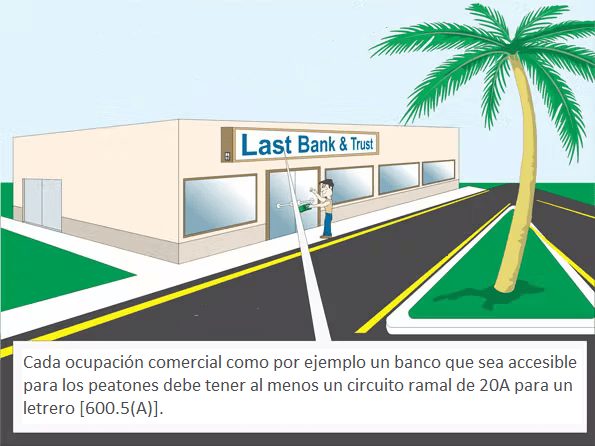

Potencia de iluminación para letreros luminosos en instalaciones comerciales

Cada ocupación comercial como por ejemplo un banco que sea accesible para los peatones debe tener al menos un circuito ramal de…20A para un letrero [600.5(A)].

La potencia para el letrero exterior requerido debe ser de al menos 1200 VA. Si se sabe que la carga específica del letrero es mayor, entonces se debe usar la carga real [220.14(F)].

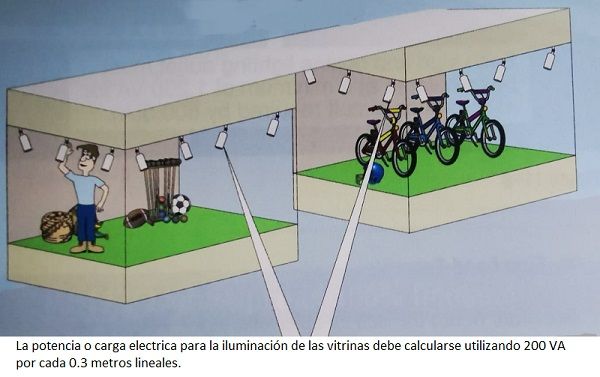

Potencia de iluminación para vitrinas en locales comerciales

La potencia de demanda por cada 0.3m lineales de iluminación en vitrinas debe calcularse a…200 VA por  cada 0.3m [220.14(G)]. Trate la iluminación de los vitrinas como una carga continua.

Ejemplo de calculo de potencia de iluminación para vitrina de local comercial

Un local en un centro comercial tiene 9,2 m de vitrinas. ¿ Cuanto será la carga de iluminación de vitrinas de este local?[

Carga del alumbrado vitrina 9,2 m / 0.3 m = 30.6, luego multiplicando por la potencia definida cada 0.3m (200VA) se obtiene, 30.6 x 200 VA = 6133 VA [ver 220.14(G)].

Puede aplicar ciertos factores de demanda a los servicios comerciales. Cuando trabaje con circuitos ramales individuales y alimentadores para cargas continuas, recuerde usar un multiplicador del 125 % para los conductores.
