Como diseΓ±ar los espacios de las subestaciones y cuartos elΓ©ctricos. !!! PREMIUM !!!

En el diseΓ±o de los espacios de las subestaciones elΓ©ctricas los ingenieros electricistas deben convivir y coordinarse con muchas otras disciplinas.

Algunas de estas disciplinas son: ingenieros mecΓ‘nicos, arquitectos, ingenieros civiles/estructurales, telecomunicaciones y otros involucrados de alguna forma en el diseΓ±o de espacio para las subestaciones.

Los espacios elΓ©ctricos, los mecΓ‘nicos y de plomerΓ­a (MEP, por la definiciΓ³n: Mechanical, electrical and plumbing) son a menudo diseΓ±ados y planificados de forma tardΓ­a en edificios y en algunos casos son relegados a ubicaciones que quedan o que se consideran indeseables para otros fines de planificaciΓ³n.

Esta miopΓ­a puede tener consecuencias desafortunadas en el costo, las operaciones y la flexibilidad de los sistemas para el futuro.

El NEC/NFPA 70: CΓ³digo ElΓ©ctrico Nacional (NEC) define el espacio mΓ­nimo necesario alrededor de lo equipos elΓ©ctricos para el acceso, operaciones, mantenimiento y seguridad, ademΓ‘s de mostrar que canalizaciones diferentes a las elΓ©ctricas estΓ‘n permitidas en el interior de una subestacion. Lo anterior en conjunto con los tamaΓ±os reales de los equipos, definen los requisitos dimensionales mΓ­nimos para una subestaciΓ³n elΓ©ctrica.

Hay dos tipos de espacios elΓ©ctricos interiores en una subestacion que se deben tener en cuenta al realizar el diseΓ±o: Espacio enfrente, llamado comΓΊnmente espacio de trabajo y espacio arriba, llamado espacio dedicado de los equipos principales.

Se deben satisfacer las necesidades de espacio de trabajo y espacio dedicado requeridos por el cΓ³digo NEC/NFPA70/NTC2050. Este artΓ­culo describirΓ‘ las consideraciones importantes para estos espacios en las primeras etapas del diseΓ±o del edificio, la ocupaciΓ³n prevista, el tamaΓ±o y las expectativas futuras de los sistemas elΓ©ctricos.

Espacio de trabajo vs espacio dedicado

Primero definamos lo que diferencia el espacio de trabajo y el espacio dedicado segΓΊn lo establecido por el NEC/NFPA70/NTC2050. (Ver imagen 1)

Espacio de trabajo

El espacio de trabajo ayuda a mantener una zona de trabajo despejada alrededor de todo el equipo elΓ©ctrico y garantiza la protecciΓ³n de los trabajadores u ocupantes dentro de la subestacion. El NEC incluye los requisitos mΓ­nimos de ancho, profundidad y altura para el espacio de trabajo, que varΓ­a segΓΊn el voltaje y el equipo especΓ­fico.

Cuanto mayor sea el voltaje del equipo, mayor serΓ‘ la profundidad del espacio de trabajo. El ancho debe ser igual al ancho del equipo y no menos de 30 pulgadas (75cm), permitiendo la apertura de puertas o paneles con bisagras a 90 grados completos. La altura debe ser de 6 pies 6 pulg (1.8m). Desde el piso, o la altura del equipo si es mayor de 6 pies 6 pulg (1.8m).(Ver imagen 1)

Espacio de trabajo y espacio dedicado

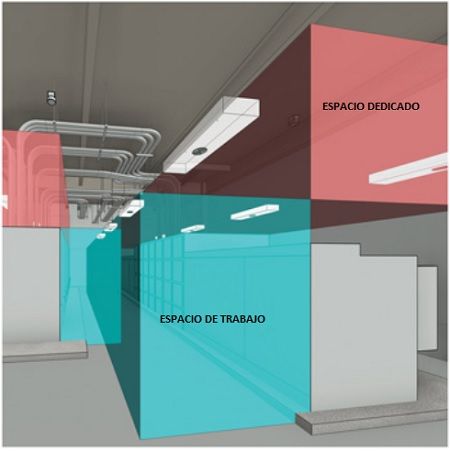

Imagen 1. Espacio de trabajo y espacio dedicado

El estilo y el tipo de construcciΓ³n del equipo elΓ©ctrico determina si solo se requiere acceso frontal o si tambiΓ©n se requiere acceso posterior y/o lateral. Para cada punto de acceso a un equipo, se deben proporcionar las distancias de trabajo mΓ­nimas que se muestran en la NEC. (Ver Tabla 110.26 (A)(1) y 110.34 (A)).

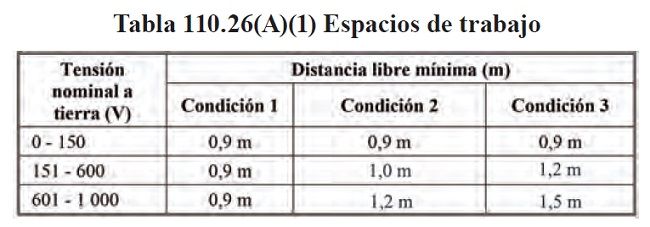

Tabla 110.26 (A)(1) Espacios de trabajo
Tabla 110.26 (A)(1) Espacios de trabajo baja tensiΓ³n <1000V.

NOTA Donde las condiciones son las siguientes:

CondiciΓ³n 1. Partes vivas expuestas en un lado del espacio de trabajo y ninguna parte viva puesta a tierra en el otro lado del espacio de trabajo, o partes vivas expuestas a ambos lados del espacio de trabajo que estΓ©n resguardadas eficazmente por materiales aislantes.
CondiciΓ³n 2. Partes vivas expuestas en un lado del espacio de trabajo y partes puestas a tierra en el otro lado del espacio de trabajo. Las paredes de concreto, ladrillo o baldosa se deben considerar como puestas a tierra.
CondiciΓ³n 3 Partes vivas expuestas en ambos lados del espacio de trabajo.
(a) Ensambles de frente muerto. No debe requerirse un espacio de trabajo en la parte posterior ni en los laterales de ensambles, tales como tableros de distribuciΓ³n de frente muerto, equipos de tableros de distribuciΓ³n o centros de control de motores, donde todas las conexiones y todas las partes ajustables o renovables, tales como fusibles o interruptores, sean accesibles desde lugares que no sean la parte posterior o los laterales. Donde se requiera acceso
trasero para trabajar en piezas no elΓ©ctricas de la parte posterior del equipo cubierto con encerramiento, debe haber un espacio mΓ­nimo horizontal de trabajo de 0,76 m.
(b) Baja tensiΓ³n. Con un permiso especial, deben permitirse espacios de trabajo mΓ‘s pequeΓ±os donde todas las partes energizadas expuestas funcionen a tensiones no mayores de 30 V rms, 42 V pico Γ³ 60 V de corriente continua.
(c) Edificios existentes. En los edificios existentes en los que se estΓ©n reemplazando equipos elΓ©ctricos, debe permitirse un espacio libre de trabajo de CondiciΓ³n 2 entre tableros de distribuciΓ³n de frente muerto, equipos de tableros de distribuciΓ³n o centros de control de motores situados, a travΓ©s de un pasillo, y entre uno y otro. Donde las condiciones de mantenimiento y supervisiΓ³n aseguren que se han adoptado procedimientos escritos que prohΓ­ban
que se abran al mismo tiempo los equipos a ambos lados del pasillo y que la instalaciΓ³n serΓ‘ reparada y mantenida por personal calificado.

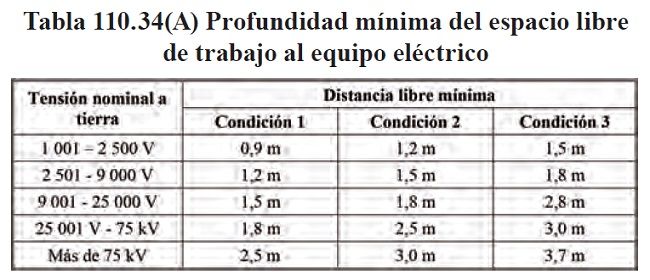

Tabla 110.34 (A) Espacios de trabajo media tension
Tabla 110.34 (A) Espacios de trabajo media tensiΓ³n >1000V

NOTA, Donde las condiciones son las siguientes:

(1) CondiciΓ³n 1 Partes vivas expuestas en un lado del espacio de trabajo y ninguna parte viva o puesta a tierra en el otro lado, o partes vivas expuestas a ambos lados del espacio de trabajo que estΓ‘n resguardadas eficazmente por materiales aislantes.
(2) CondiciΓ³n 2 Partes vivas expuestas en un lado del espacio de trabajo y partes puestas a tierra en el otro lado del espacio de trabajo. Las paredes de concreto, ladrillo o baldosa se deben considerar como puestas a tierra.
(3) CondiciΓ³n 3 Partes vivas expuestas en ambos lados del espacio de trabajo.

Espacio dedicado

El espacio dedicado es una zona por encima del equipo elΓ©ctrico. EstΓ‘ reservado para proporcionar acceso futuro a los equipos elΓ©ctricos, protecciΓ³n del equipo elΓ©ctrico de sistemas extraΓ±os y para instalar bandejas, electrobarras y otras canalizaciones que soporten acometidas o alimentadores entrantes y salientes. El requisito de espacio dedicado se aplica principalmente a Celdas, tableros de distribuciΓ³n y centros de control de motores. (Ver Figura 1)

El espacio debe ser igual en ancho y profundidad al tamaΓ±o del equipo y extenderse desde el piso hasta una altura de 6 pies (1.8m) por encima del equipo (o hasta el techo estructural, el que sea mΓ‘s bajo). El NEC no permite en esta zona ningΓΊn equipo o sistema ajeno a la instalaciΓ³n elΓ©ctrica.

El Γ‘rea encima del espacio dedicado puede contener sistemas diferentes a los elΓ©ctricos, siempre que con la protecciΓ³n adecuada se evite daΓ±os por goteos, fugas o roturas en estos sistemas. Sin embargo, es una buena prΓ‘ctica evitar por completo la instalaciΓ³n de estos sistemas en salas elΓ©ctricas.

Si bien las instalaciones de equipos superiores a 1000 V generalmente siguen los mismos principios, algunos de los detalles varΓ­an, lo que requiere espacio adicional alrededor del equipo debido al mayor riesgo que imponen estos voltajes (Consulte la Tabla 110.34 (A)). El acceso a estos equipos estΓ‘ preferiblemente limitado solo a aquellos que se consideren calificados para estar allΓ­. Por este motivo, los equipos elΓ©ctricos deben instalarse en areas o espacios dedicados a tal fin y que tengan acceso controlado.

El primer tipo de sala que exploraremos en este artΓ­culo, es una sala de equipos principales o subestacion que tiene necesidades distintivas que la separan de los espacios de las salas secundarias o cuartos de tableros de distribuciΓ³n.

Sala de equipos principales o subestaciones

La sala elΓ©ctrica principal o subestacion es un espacio que tiene las Celdas y tableros que reciben la acometida principal de servicio por parte del operador de red, tanto el espacio, como los equipos y el ingreso del alimentador debe coordinarse con la empresa de servicios elΓ©ctricos local (consulte el artΓ­culo 230 del NEC, Servicios, para obtener detalles adicionales relacionados con la instalaciΓ³n de conductores y equipos de entrada de servicio).

SubestaciΓ³n principal

Por ejemplo, el ingreso de la acometida a las salas de equipos principales tienen requisitos especΓ­ficos, para asegurar el mantenimiento e instalaciΓ³n de la acometida, algunos de estos requisitos se encuentran en la NEC secciΓ³n 230, sin embargo la ultima palabra la tendrΓ‘ las normas del operador de red local, si hay discrepancia entre lo que informa la NEC y el operador local, este ultimo debe primar sobre lo informado por la norma, siempre y cuando lo definido por el Operador sean exigencias superiores a la Norma. El tipo de equipo instalado tambiΓ©n determinarΓ‘ aΓΊn mΓ‘s los requisitos de esta sala.

Algunos espacios de entrada de servicio se encuentra en una pared exterior por razones prΓ‘cticas y de cΓ³digo; facilita la instalaciΓ³n y minimiza la longitud de los conductores de entrada de servicio. Debido a que los conductores de servicio suelen ser los mΓ‘s grandes de la instalaciΓ³n, esto puede tener un impacto sustancial en el costo.

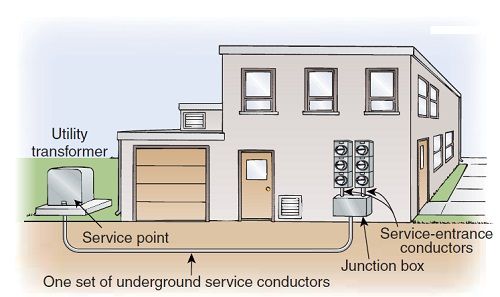

entrada acometida de servicio en pared

El uso de interruptores o protecciones resistentes al arco tambiΓ©n afectarΓ‘ las necesidades de espacio. Este equipo serΓ‘ mΓ‘s alto y puede tener una huella mΓ‘s grande.

Los ingenieros tambiΓ©n deberΓ‘n tener en cuenta los gases de escape potenciales y la energΓ­a que produce un cortocircuito o un arco elΓ©ctrico, proporcionando una vΓ­a para expulsarlos y aliviar la acumulaciΓ³n de presiΓ³n desde el interior del tablero.

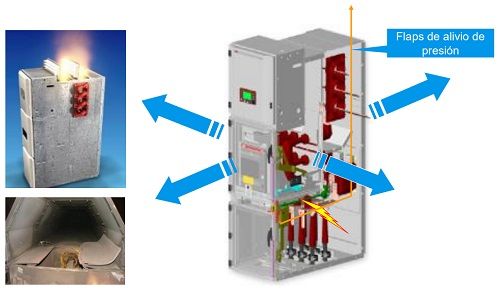

Celda con alivio de presion por arco o cortocircuito

Si se usa un transformador exterior tipo padmounted (Pedestal) para brindar potencia a un edificio, los alimentadores del transformador ingresan al edificio y hacen la transiciΓ³n a la desconexiΓ³n de la entrada principal, generalmente en un tablero de distribuciΓ³n. Estos alimentadores a menudo se enrutan bajo tierra dentro del edificio a travΓ©s de la pared exterior de la cimentaciΓ³n. Se necesita coordinaciΓ³n adicional con el ingeniero estructural para evitar zapatas y otras estructuras.

La elevaciΓ³n de los tubos de entrada de servicio muchas veces no se alinea naturalmente con el equipo al que se dirige. ComΓΊnmente se requiere espacio adicional en forma de mayor altura o huella para permitir la transiciΓ³n y terminaciΓ³n exitosas de estos conductos y conductores.

Las instalaciones de la acometida y tuberΓ­a de servicio que requieren equipos de media tensiΓ³n y/o transformadores instalados en el interior requerirΓ‘n elementos adicionales que incluyen mΓ‘s espacio, clasificaciones de fuego mΓ‘s altas de las areas, dependiendo si el transformador es seco o en aceite (Ver artΓ­culo 450 del NEC) y mayor ventilaciΓ³n.

La ubicaciΓ³n de cualquier equipo exterior tambiΓ©n debe coordinarse con otros elementos arquitectΓ³nicos y de paisajismo. Las distancias de separaciΓ³n mΓ­nimas a menudo estΓ‘n dictadas por cΓ³digos y ordenanzas locales o requisitos de servicios pΓΊblicos para la proximidad a muros de pantalla, cercas, vegetaciΓ³n, caminos de salida o ventanas de edificios.

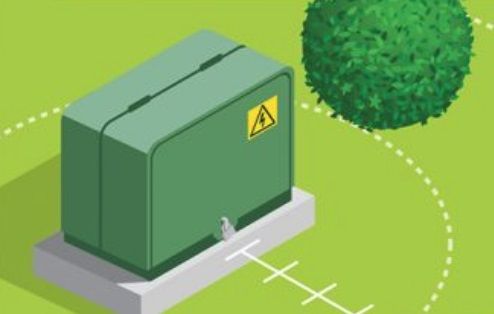

Transformador tipo pedestal

Plantas elΓ©ctricas o grupos electrΓ³genos

Las instalaciones de generadores ofrecen desafΓ­os adicionales cuando se trata de definir las necesidades de espacio.

El factor de ruido, olor y vibraciΓ³n en la ubicaciΓ³n de este equipo dentro de un edificio es muy importante. El equipo debe ubicarse de manera que se minimicen las molestias a los ocupantes del edificio y las propiedades adyacentes.

Muchas jurisdicciones y ciudades tienen requisitos especΓ­ficos sobre emisiones de ruido, que afectarΓ‘n la ubicaciΓ³n del equipo y otros componentes necesarios para cumplir con los requisitos. Aumentar la distancia de este equipo a Γ‘reas sensibles es una forma de lidiar con las preocupaciones, pero esto conlleva a costos adicionales de alimentadores y puede resultar mΓ‘s costoso que otras opciones.

La atenuaciΓ³n del sonido y los equipos necesarios para cumplir con los requisitos de emisiones especΓ­ficos, como el catalizador de oxidaciΓ³n diΓ©sel, los filtros de partΓ­culas, los tanques de polietileno-urea y las unidades de reducciΓ³n catalΓ­tica selectiva, tienen implicaciones importantes en los costos y requieren una gran cantidad de espacio para su instalaciΓ³n. La Agencia de ProtecciΓ³n Ambiental de EE. UU. Define los estΓ‘ndares de desempeΓ±o para motores de combustiΓ³n estacionarios en el 40 CFR Parte 60, Subparte III .

El cumplimiento de Nivel 4 versus Nivel 2 generalmente estΓ‘ dictado por el deseo del propietario de usar un generador para reducir los picos de servicio u otros usos que no sean de emergencia. Es fundamental tener una comprensiΓ³n clara de las implicaciones actuales y futuras en ambas Γ‘reas desde el inicio de un proyecto y discutirlas a fondo con el propietario del edificio.

El peso de un generador y la vibraciΓ³n experimentada durante su funcionamiento tendrΓ‘n un impacto en el diseΓ±o estructural del edificio por ello se deberΓ‘ tener presente.

Los generadores requieren mucha ventilaciΓ³n para las necesidades de refrigeraciΓ³n y combustiΓ³n; La entrada y salida de aire de la habitaciΓ³n es fundamental y afectarΓ‘ la ubicaciΓ³n.

Con respecto al almacenamiento de combustible, la mayorΓ­a de las instalaciones requieren un volumen de combustible que dicta un tanque de combustible externo con lΓ­neas de combustible interconectadas. La NFPA limita la capacidad total de combustible diesel dentro de los edificios a 660 gal. La relaciΓ³n del tanque exterior y el generador tambiΓ©n es importante para minimizar los requisitos de bombeo y permitir la tuberΓ­a de retorno de combustible con drenaje por gravedad. Esto requiere que el tanque de combustible estΓ© mΓ‘s bajo en elevaciΓ³n que el generador.

Es preferible un acceso directo al exterior para el mantenimiento y las pruebas de los grupos electrΓ³genos. Todo esto requiere una estrecha coordinaciΓ³n con las disciplinas arquitectΓ³nica, civiles y mecΓ‘nicos.

NFPA 110: El estΓ‘ndar para sistemas de energΓ­a de emergencia y de reserva requiere que el suministro de energΓ­a de emergencia (generadores) para instalaciones de Nivel 1 se instale en una habitaciΓ³n separada, separada del resto del edificio por una construcciΓ³n con clasificaciΓ³n de incendio de mΓ­nimo 2 horas.

Si bien NFPA 110 permite que el equipo del sistema de suministro de energΓ­a de emergencia EPSS se instale en la misma habitaciΓ³n que el EPS (Ver figura EPSS vs EPS), es una buena prΓ‘ctica mantenerlos separados para ayudar a mejorar la confiabilidad del sistema. Las salas de EPS (Generador) tambiΓ©n son propensas a polvo adicional, humedad, fluctuaciones de temperatura y ruido excesivo durante el funcionamiento que limita la capacidad de tener una conversaciΓ³n y puede tener un impacto negativo en otros equipos si se ubican juntos.

EPSS(emergency power supply system): El sistema de suministro de energΓ­a de emergencia (EPSS) se refiere a un sistema de energΓ­a de respaldo en funcionamiento en su totalidad. Incluye el EPS, los interruptores de transferencia, los terminales de carga y todo el equipo necesario para proporcionar una fuente de energΓ­a alternativa segura y confiable para su instalaciΓ³n

EPS (Emergency power supply): BΓ‘sicamente, el suministro de energΓ­a de emergencia (EPS) es la fuente de energΓ­a elΓ©ctrica (es decir, generador) que se utiliza en su sistema de energΓ­a de respaldo. Es independiente de su fuente de energΓ­a principal y estΓ‘ listo para activarse en caso de falla de energΓ­a.

EPSS vs EPS
Figura EPSS vs EPS

Para instalaciones de misiΓ³n crΓ­tica (p. Ej., Instituciones financieras, centros de datos y aeropuertos) y otras instalaciones altamente sensibles, se recomienda el uso de un sistema de protecciΓ³n contra incendios de tipo seco, de acciΓ³n independiente u otro tipo que no dependa de una instalaciΓ³n de tuberΓ­a normalmente RCI. Esto es muy recomendable en climas frΓ­os, lo cual tiene una ventaja adicional de evitar que las tuberΓ­as se congelen, se rompan e inunden potencialmente la sala de EPS o subestaciones.

Interconexiones, alimentadores, electrobarras, cableado, bandejas

Se necesitan vΓ­as de distribuciΓ³n para interconectar todo los equipos elΓ©ctricos a los tableros del usuario final. Los conductos se pueden enrutar por encima del equipo, debajo del suelo o en el espacio del techo falso, por ello es importante dejar un espacio suficiente para los conductos y electrobarras aΓ©reas dentro de las subestaciones y a travΓ©s del edificio.

Tuberia en subestaciones

El enrutamiento de los alimentadores y cΓ³mo entran / salen del equipo de distribuciΓ³n deben evaluarse durante el diseΓ±o y reconfirmarse durante la revisiΓ³n del plano de detalles, ya que esto afectarΓ‘ la forma en que se construye el equipo y afectarΓ‘ su tamaΓ±o fΓ­sico.

El enrutamiento de conductos por debajo debe coordinarse con otros servicios pΓΊblicos (DesagΓΌes, acueducto etc) y elementos de cimentaciΓ³n. Las restricciones que estos imponen en la ruta pueden afectar el diseΓ±o del equipo en la sala y el tamaΓ±o del espacio necesario. De manera similar, las vigas en el piso, por encima o por debajo del equipo pueden requerir un desplazamiento del conducto o un desplazamiento del equipo para permitir que la instalaciΓ³n se realice de manera efectiva.

Cuartos para tableros de distribuciΓ³n

Los tableros de distribuciΓ³n y los transformadores de bajo voltaje suelen estar ubicados en estos espacios y sirven directamente a las cargas del usuario final: iluminaciΓ³n, receptΓ‘culos y equipos pequeΓ±os.

Cuarto tableros de distribucion

Los tableros y dispositivos del sistema de control de iluminaciΓ³n (y otros dispositivos del sistema elΓ©ctrico) a veces tambiΓ©n se encuentran en estas salas. Dada la cantidad de cambios que se producen en los edificios a lo largo de su vida ΓΊtil, siempre se debe proporcionar espacio adicional en las paredes para equipos futuros.

En edificios de varios pisos, estos espacios deben distribuirse de acuerdo al tamaΓ±o de cada piso, podrΓ­a ir un cuarto elΓ©ctrico en cada piso o unir varios pisos en un cuarto elΓ©ctrico. La ubicaciΓ³n de los armarios o tableros elΓ©ctricos dentro del espacio de un edificio es a menudo un tema de mucho debate y discusiΓ³n con el resto del equipo de diseΓ±o.

El NEC ha establecido restricciones sobre las tuberΓ­as y los conductos diferentes a los elΓ©ctricos que pasan a travΓ©s de los cuartos (es decir, espacios dedicados).

No debe haber equipos mecΓ‘nicos o de plomerΓ­a debajo y encima de los equipos elΓ©ctricos, para evitar la creaciΓ³n de riesgos innecesarios. Si algΓΊn accesorio pasa por encima de un panel elΓ©ctrico, debe estar equipado con una bandeja de goteo.

Idealmente, el diagrama de tuberΓ­a de distribuciΓ³n elΓ©ctrica se diseΓ±en en coordinaciΓ³n para evitar conflictos de ubicaciΓ³n entre sus componentes y otros sistemas. Esto se vuelve mucho mΓ‘s simple si el diseΓ±o se realiza con el software de modelado MEP , donde todos los equipos trabajan en el mismo modelo 3D y los conflictos de ubicaciΓ³n son evidentes: el enfoque de diseΓ±o 2D tradicional no proporciona esta visibilidad.

Las tuberΓ­as o barras debe ser dirigidas fuera del cuarto hacia el pasillo de servicio hasta los equipos finales; Minimizar las longitudes de los circuitos ramales ayuda a evitar una caΓ­da de voltaje excesiva y reduce los costos de distribuciΓ³n, por ello estos cuartos tΓ©cnicos deben ubicarse lo mΓ‘s centrado y cerca de la carga a alimentar, por medio de tendidosΒ  de tuberΓ­as en todas las direcciones.

El espacio de trabajo es otra consideraciΓ³n importante: se puede medir de izquierda a derecha, de derecha a izquierda o con respecto a la lΓ­nea central del equipo. Ver Tabla 110.26 (A) (1) del NEC que proporciona los espacios libres mΓ­nimos requeridos para el espacio de trabajo en un cuarto elΓ©ctrico.

Un requisito fundamental es proporcionar suficiente espacio para que todas las puertas se abran al menos a 90 Β°. Tenga en cuenta que los sistemas de comunicaciΓ³n no estΓ‘n sujetos a los mismos requisitos de espacio de trabajo que las instalaciones elΓ©ctricas; en ese caso, se aplican otros requisitos de NEC, asΓ­ como otros estΓ‘ndares especΓ­ficos para la industria de TI.

Aunque en algunos casos diferentes piezas de equipo pueden tener espacios de trabajo superpuestos, debe mantenerse este espacio despejado en todo momento. El cΓ³digo no permite colocar otros equipos dentro de los espacios de trabajo o usarlos como almacenamiento.

Los cuartos elΓ©ctricos tambiΓ©n deben tener entradas/salidas del tamaΓ±o adecuado, que deben mantenerse libres de obstrucciones en todo momento. Si la capacidad mΓ‘xima en amperios es superior a 1200 y mas de 1.8m de ancho, se aplican los siguientes requisitos:

  • Deben proporcionarse dos salidas o doble distancia de trabajo.
  • Las puertas ubicadas a menos de 25 pies (7.6m) del espacio de trabajo deben abrirse en la direcciΓ³n de salida y deben tener cerradura antipΓ‘nico.

Evite tener los tableros adyacentes a algunos elementos de construcciΓ³n, como escaleras, ascensores, bombas etc. A menudo, los tableros estΓ‘n diseΓ±ados para ubicarse junto a equipos mecΓ‘nicos como bombas hidrΓ‘ulicas, sin embargo la necesidad de sacar conductos y / o tuberΓ­as de estos se vuelve un desafΓ­o y entra en conflicto con el espacio dedicado del equipo elΓ©ctrico debido a que tambiΓ©n habrΓ‘ tuberΓ­a hidrΓ‘ulica. Del mismo modo, las ubicaciones junto a escaleras o huecos de ascensores presentan otros desafΓ­os y limitan el enrutamiento de tuberΓ­a fuera de los cuartos elΓ©ctricos. La ubicaciΓ³n de los cuartos elΓ©ctricos elΓ©ctricas junto a estas, especialmente si se colocan entre ellas, debe evaluarse cuidadosamente para garantizar que haya suficiente espacio y flexibilidad para cuidar el espacio dedicado de los equipos.

Necesidades de espacio adicional

Fuera de las necesidades de espacio de trabajo y dedicado, existen muchas consideraciones especiales para las subestaciones y los cuartos elΓ©ctricos que dependen de los programas de construcciΓ³n, asΓ­ como de los espacios exteriores que afectarΓ‘n directamente cΓ³mo se diseΓ±an los sistemas elΓ©ctricos.

Las necesidades y expectativas asociadas con un edificio de oficinas son muy diferentes a las de un centro de datos u hospital en lo que respecta a los sistemas de distribuciΓ³n elΓ©ctrica. La redundancia y la resiliencia son esenciales para las instalaciones de tipo misiΓ³n crΓ­tica.

Las inundaciones debidas a desastres naturales son un elemento clave para determinar la ubicaciΓ³n del equipo ( NFPA 99: CΓ³digo de instalaciones de atenciΓ³n mΓ©dica, CapΓ­tulo 6 y NFPA 110, CapΓ­tulo 7). HistΓ³ricamente, gran parte del equipo principal estaba ubicado en sΓ³tanos o (parcialmente) en niveles inferiores, pero ahora estos equipos se estΓ‘n instalando por encima de los niveles de inundaciΓ³n anteriores. Esto asegura operaciones continuas en curso durante y despuΓ©s de una inundaciΓ³n. Como mΓ­nimo se deberΓ‘ tener una losa de 10cm en la cual estarΓ‘ apoyada la subestaciΓ³n.

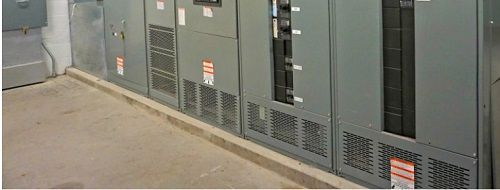

Subir nivel de subestacion

Las instalaciones de misiΓ³n crΓ­tica para la seguridad (por ejemplo, hospitales) requieren redundancia adicional para garantizar la continuidad de las operaciones y evitar posibles pΓ©rdidas de vidas o lesiones personales graves. La redundancia de sistemas requiere mΓ‘s espacio, ya que el equipo estΓ‘ separado en diferentes areas y partes del edificio.

Tener tableros que forman parte de una disposiciΓ³n de distribuciΓ³n redundante (fuentes A y B) ubicados adyacentes o muy prΓ³ximos entre sΓ­ en la misma sala elΓ©ctrica minimiza en gran medida el valor que ofrece la redundancia prevista. El equipo redundante debe ubicarse en espacios clasificados por separado, con las fuentes A y la distribuciΓ³n ubicadas aparte con fuentes B.

Si bien el cΓ³digo puede requerir solo 3 o 4 pies de espacio libre frente a un equipo, la dimensiΓ³n fΓ­sica del equipo podrΓ­a ser mayor. Debido a esto, la ΓΊnica forma de quitar y reinstalar efectivamente un reemplazo es dejar un Γ‘rea que sea mΓ‘s grande que la huella del equipo.

Llevar el equipo desde el exterior de un edificio a su ubicaciΓ³n final puede no ser siempre una preocupaciΓ³n durante la construcciΓ³n inicial, pero ciertamente serΓ‘ un problema durante los perΓ­odos posteriores de modificaciones, adiciones o reemplazo de equipos.

Es posible que sea necesario ampliar todo el camino desde el exterior del edificio, incluidas las puertas, debido a la altura o el ancho del equipo. Si el equipo estΓ‘ ubicado en un nivel de piso que estΓ‘ por debajo o por encima del nivel del suelo, es posible que se requieran pisos reforzados y un camino o secciones extraΓ­bles del conjunto de la pared exterior.

Se espera que los edificios tengan una vida ΓΊtil mucho mΓ‘s allΓ‘ de la instalaciΓ³n inicial y, sin embargo, rara vez se consideran el crecimiento futuro y la instalaciΓ³n de vΓ­as de acceso suficientes para los equipos. Esto infiere automΓ‘ticamente cuando se intente realizar un cambio, que probablemente vendrΓ‘ en forma de equipo y canalizaciones adicionales. La planificaciΓ³n inicial y el diseΓ±o del sistema deben tener en cuenta esto e incluir interruptores de repuesto, tableros de distribuciΓ³n adicionales y electrobarras de gran tamaΓ±o.

Sistemas de apoyo en las subestaciones y cuartos elΓ©ctricos

Los niveles adecuados de iluminaciΓ³n son importantes para la seguridad de los ocupantes. Las necesidades de ventilaciΓ³n y refrigeraciΓ³n deben estar definidas y soportar la carga de calor generada por cada equipo.

Es importante recordar la protecciΓ³n fΓ­sica de los equipos ubicados en exteriores y al aire libre. Esto puede implicar la instalaciΓ³n de bolardos o barreras a prueba de choques para proteger el equipo de daΓ±os accidentales por un vehΓ­culo, por ejemplo.

El NEC tambiΓ©n requiere que el acceso a algunos equipos se limite a personas calificadas solo en algunos casos.

SegΓΊn el NEC, esto incluye solo a aquellos que tienen las habilidades y el conocimiento relacionados con la construcciΓ³n y operaciΓ³n del equipo elΓ©ctrico, la instalaciΓ³n y han recibido capacitaciΓ³n en seguridad para reconocer y evitar los peligros involucrados.

No existe un mΓ©todo ΓΊnico para diseΓ±ar sistemas elΓ©ctricos, ni dos edificios son iguales asΓ­ sean del mismo tipo. Las necesidades de espacio elΓ©ctrico varΓ­an segΓΊn el proyecto y el edificio.

Los ingenieros y diseΓ±adores elΓ©ctricos deben considerar muchos factores al tomar las decisiones que conducen al diseΓ±o final. MΓ‘s importante aΓΊn, esto incluye la comunicaciΓ³n y el trabajo de la mano con ingenieros mecΓ‘nicos, arquitectos, ingenieros estructurales y otros que tienen que ver en el diseΓ±o de edificios y la coordinaciΓ³n de la instalaciΓ³n elΓ©ctrica con estas otras disciplinas.
