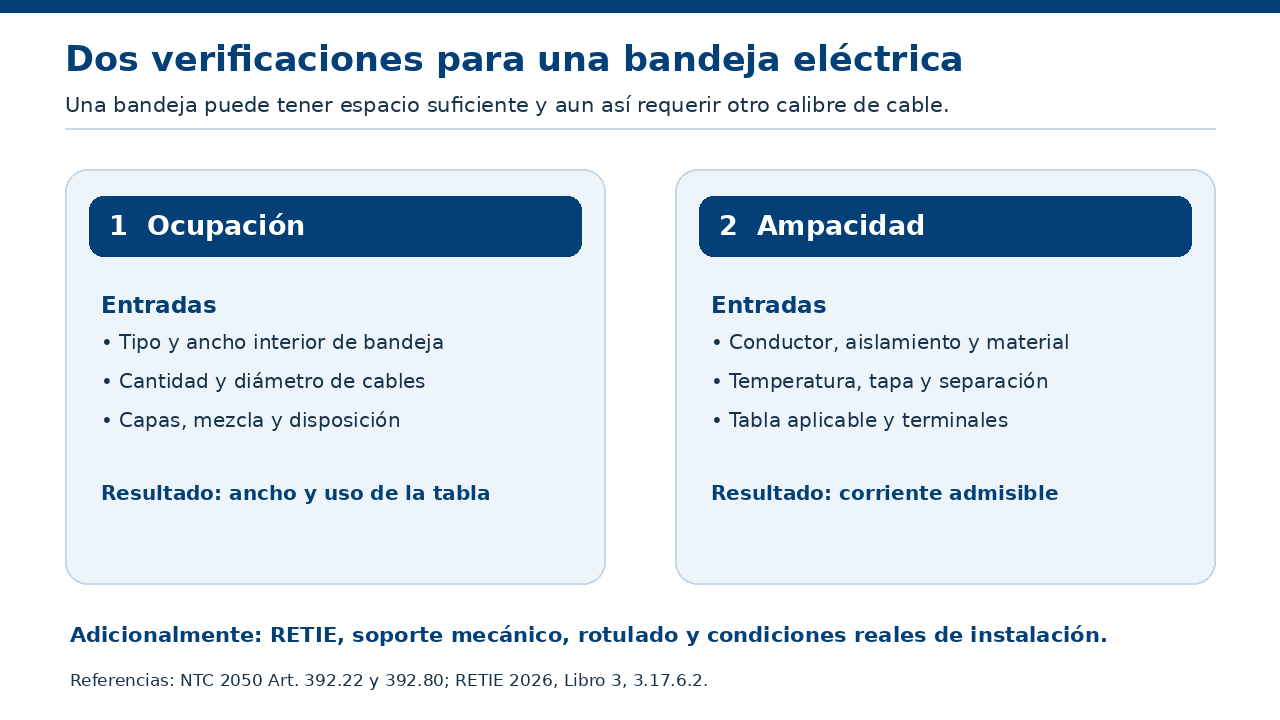

La ampacidad es la corriente que un cable puede conducir en las condiciones de instalación evaluadas. En bandejas portacables, la regla depende de si el cable es unipolar o multiconductor, de la tapa, el espaciamiento, la temperatura ambiente y la temperatura admisible de los terminales. La comprobación de que los cables caben en la bandeja se hace por separado.
Datos necesarios para calcular la ampacidad
- Define la edición aplicable: NEC 2023 o NTC 2050 segunda actualización; en Colombia, revisa además el RETIE 2026.
- Registra el cable: unipolar o multiconductor, sección, cobre o aluminio, aislamiento y temperatura nominal; usa la ficha del fabricante.
- Determina la condición real: escalera o fondo ventilado, fondo sólido, tapa en una longitud mayor a 1,8 m, separación entre cables y temperatura ambiente.
- Cuenta los conductores portadores de corriente dentro de cada cable multiconductor cuando corresponda. Comprueba las terminales conforme a 110.14(C), la corriente de diseño y la carga continua.
- Si la regla remite a tablas para media tensión, cables espaciados o arreglos especiales que no están implementadas, no conviertas una estimación en aprobación del diseño.
Cómo cambian las reglas según el cable
| Configuración | Base y revisión | Referencia |
|---|---|---|
| Multiconductor hasta 2 000 V | Consultar ampacidad de la tabla aplicable; ajustar si tiene más de tres conductores portadores de corriente en el cable. Una tapa sólida durante más de 1,8 m puede aplicar el factor indicado por 392.80. | 392.80(A)(1) |
| Unipolar 1/0–500 kcmil, sin espaciamiento que habilite otra regla | Para NEC 2023, la regla ordinaria de bandeja abierta usa 65 % de la ampacidad tabulada al aire libre; con tapa en la longitud indicada, 60 %. Verificar también límites de terminales. | 392.80(A)(2)(b); tablas 310.17 y 310.16 |
| Unipolar de 600 kcmil o mayor, en condición ordinaria | Para NEC 2023, 75 % sin tapa y 70 % con tapa en la longitud indicada, antes de las demás comprobaciones aplicables. | 392.80(A)(2)(a) |
| Capa única con separación suficiente, o configuración triangular especial | Aplican apartados diferentes y pueden requerir otras tablas; no reutilices el porcentaje de la fila ordinaria. | 392.80(A)(2)(c), (d) |
| Más de 2 000 V | Usar las tablas y condiciones específicas de media tensión; requiere un cálculo separado. | 392.80(B) |
Ejemplo NEC 2023: un conductor unipolar 1/0 AWG de cobre con aislamiento apto para 90 °C, en bandeja descubierta, sin el espaciamiento especial y a 30 °C de ambiente, parte de 260 A en la columna de 90 °C de la Tabla 310.17. El 65 % produce 169 A. Si las terminales están limitadas a 75 °C, el valor de la Tabla 310.16 para ese cable es 150 A; en ese escenario gobierna 150 A. Confirma aislamiento, terminales, disposición y demás requisitos de ese proyecto antes de usar la cifra.
Tablas y edición: cómo leer el desarrollo
Las imágenes recuperadas conservan su numeración original. En el texto de desarrollo, las referencias 310.15(B)(16), (17), (19) y (20) corresponden a la numeración de NTC 2050 segunda actualización. Los ejercicios identificados como NEC 2023 usan esa edición y sus valores. Consulta siempre la temperatura de la columna y las notas de cada tabla.

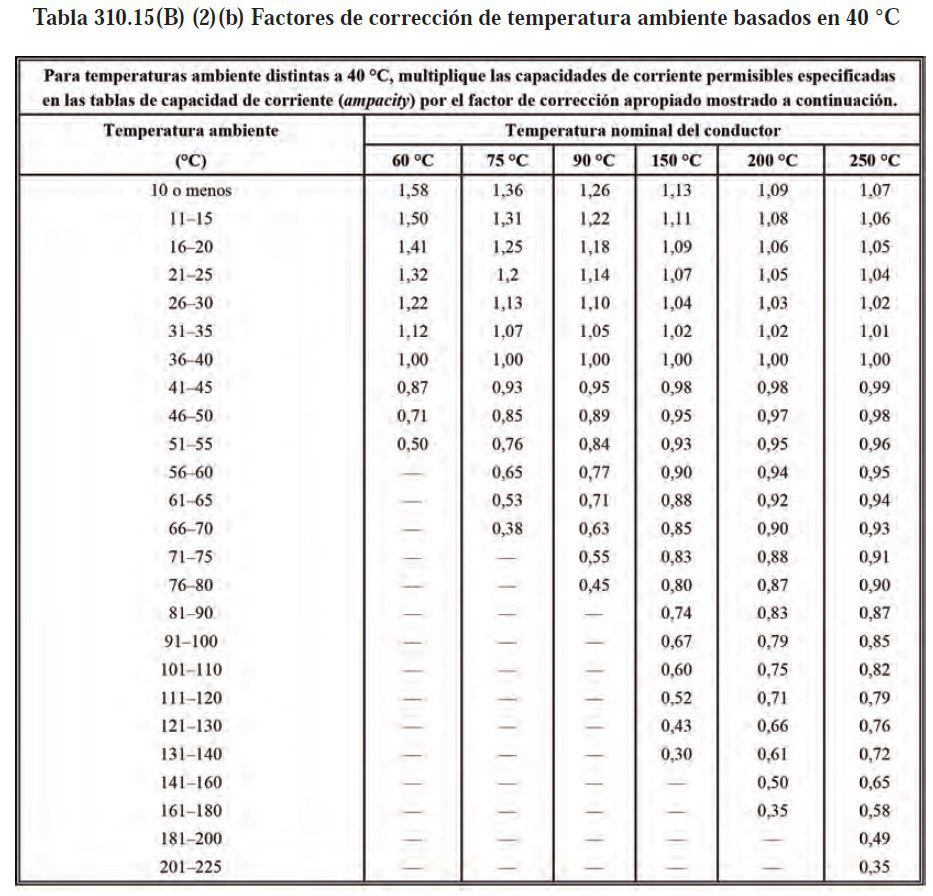

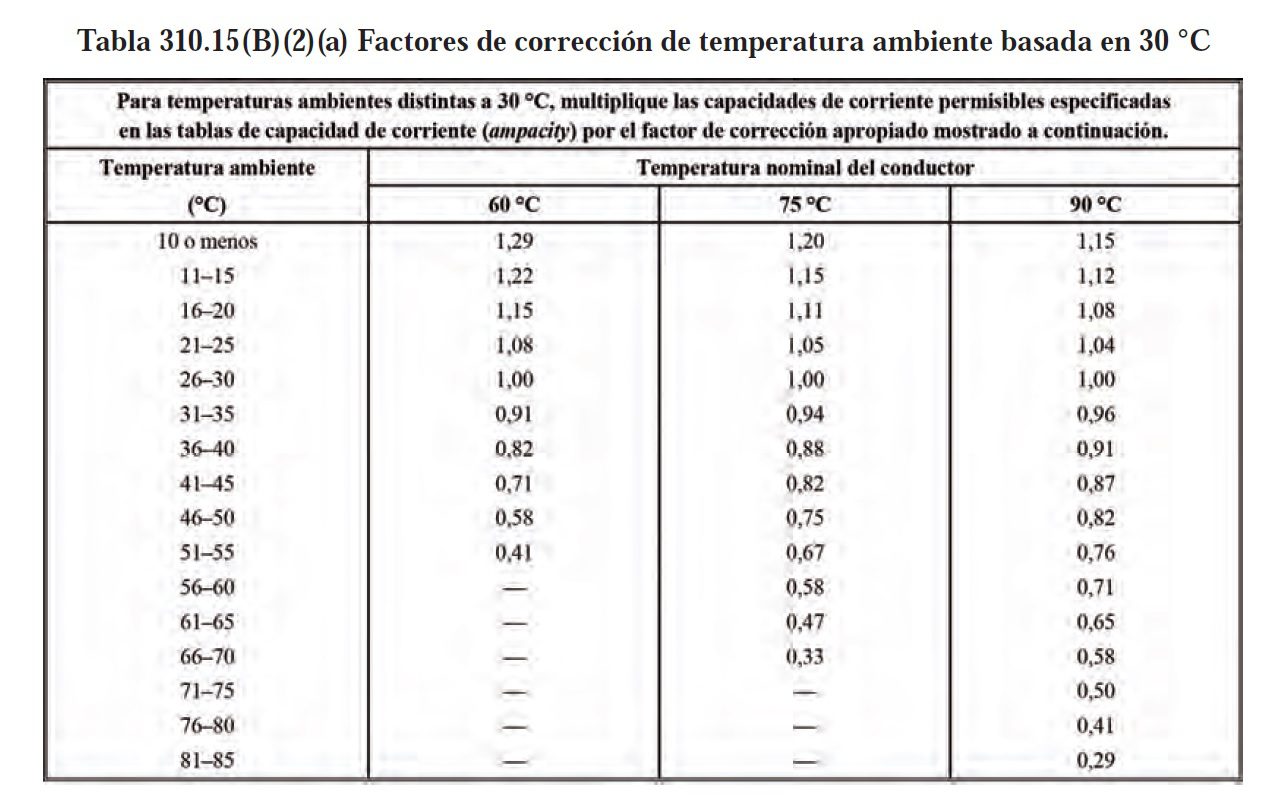

| Uso | NTC 2050, segunda actualización | NEC 2023 |
|---|---|---|
| Base habitual y revisión de terminales | 310.15(B)(16) | 310.16 |

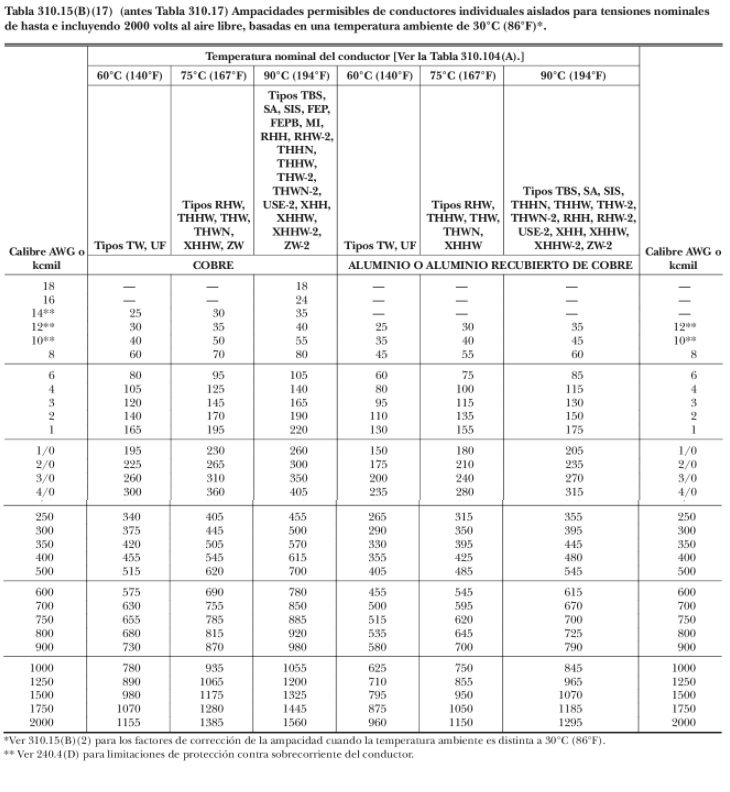

| Unipolares al aire libre | 310.15(B)(17) | 310.17 |

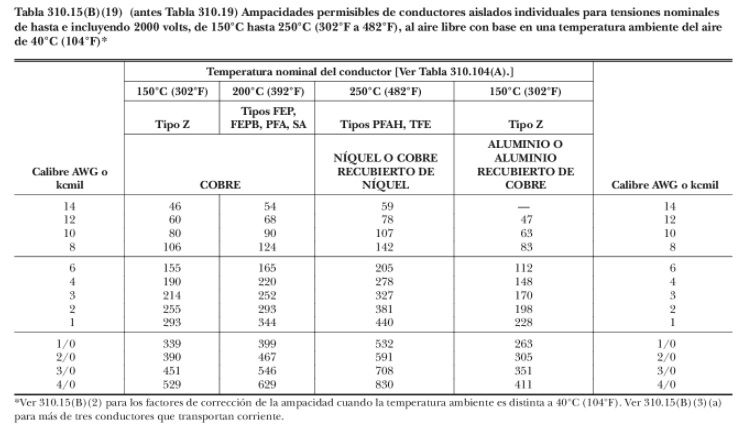

| Aislamientos de alta temperatura al aire libre | 310.15(B)(19) | 310.19 |

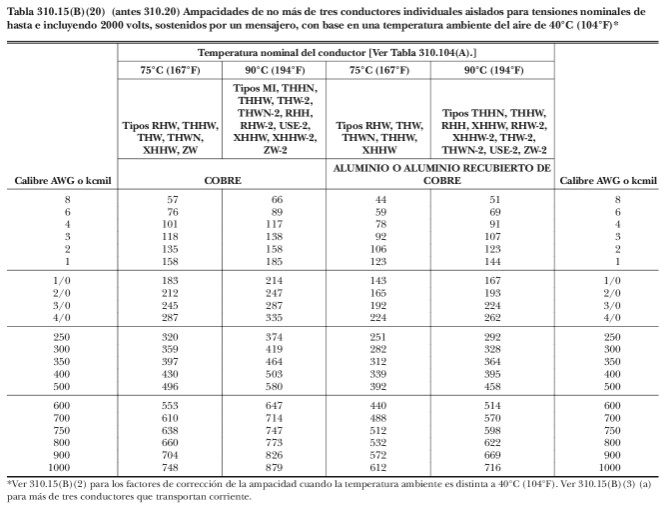

| Configuración especial, referencia de mensajero | 310.15(B)(20) | 310.20 |
| Ajuste por número de conductores | 310.15(B)(3)(a) | 310.15(C)(1) |
Orden de cálculo: selecciona la tabla y columna, aplica los factores de la instalación y del ambiente, y comprueba el límite de terminales de 110.14(C). Los resultados intermedios de las tablas no equivalen automáticamente a la corriente utilizable del circuito.
Calculo de ampacidad para cables de un solo conductor en bandeja portacables
La ampacidad de cualquier cable de un solo conductor o conductores individuales trenzados se determina de la siguiente manera:
Calculo de ampacidad o corriente para cables de 600 kcmil y mayores en bandejas portacables. Articulo 392.80(A)(2)(a)
Cuando se instale cableado de acuerdo con 392.22 (B), la ampacidad de cualquier cable de un solo conductor de 600 kcmil o más grande en una bandeja portacables descubierta no es más del75 por ciento de la ampacidad dada para el tamaño y el aislamiento de conductores en las Tablas 310.15 (B) (17) y 310.15 (B) (19).
Tenga en cuenta que esto significa el 75 por ciento de la ampacidad del conductor al aire libre. Y si más de 6 pies (1.8 m) de la bandeja se cubre continuamente con una cubierta sólida sin ventilación, las ampacidades para conductores de 600 kcmil y más grandes no deben exceder el 70 por ciento del valor de ampacidad en las mismas tablas.
La sección 392.22 (B) establece que los conductores individuales o conjuntos de conductores deben estar distribuidos uniformemente a través de la bandeja de cables. Esta declaración deja la disposición exacta de los cables en la bandeja de cables al diseñador.
Las figuras 1 y 2 muestran disposiciones diferentes. La agrupación de las fases puede ayudar a controlar las diferencias de reactancia, pero la ampacidad depende del espaciamiento real y del apartado que se cumpla; una forma triangular por sí sola no habilita otra tabla.
La instalación de los cables en la bandeja portacables como se muestra en la Figura 1 es muy deseable ya que los cables están en una disposición en la que están espaciados equiláteramente.
Una disposición simétrica puede aproximar las reactancias de las fases. El equilibrio de corrientes también depende de la carga, las longitudes, las conexiones y las impedancias; no se garantiza únicamente por disponer los cables en triángulo.
Los motores que se alimentan con voltajes trifásicos desequilibrados experimentan un calentamiento adicional debido al desequilibrio de voltaje. Un pequeño porcentaje de desequilibrio de voltaje puede ser muy perjudicial para la duración de la vida útil del motor.
Ejemplo 1 de calculo de ampacidad para conductores mayores a 600kcmil en bandejas portacables
Ejemplo NEC 2023: cuatro conductores de cobre de 700 kcmil THHN, bandeja descubierta, ambiente de 30 °C, sin separación que habilite 392.80(A)(2)(c). Se evalúa la ampacidad por conductor, con aislamiento de 90 °C en condición seca y terminales ordinarias de 75 °C.
Solución:
Paso 1. La Tabla 310.17, columna de cobre a 90 °C, da 850 A para 700 kcmil.
Paso 2. Aplicar 392.80(A)(2)(a): 850 × 0,75 = 637,5 A. Se conserva el 75 % de la ampacidad tabulada; no se resta un 75 %.
Paso 3. Comprobar 110.14(C). Para terminales de 75 °C, la Tabla 310.16 da 460 A. En estas condiciones, min(637,5; 460) = 460 A por conductor. Es el límite del ejemplo antes de comprobar carga continua, protección y demás condiciones del circuito.
Ejemplo 2 de calculo de ampacidad para conductores mayores a 600kcmil en bandejas portacables
Con los mismos datos, ahora la bandeja tiene una cubierta sólida sin ventilación durante más de 1,8 m continuos.
Solución:
La base permanece en 850 A. El factor de 392.80(A)(2)(a) cambia a 0,70: 850 × 0,70 = 595 A.
La comprobación de terminales sigue limitando este ejemplo a 460 A por conductor. Que ambos casos terminen en 460 A no significa que la tapa no influya: aquí gobierna otro límite.
Calculo de ampacidad o corriente para cables entre 1/0 AWG y 500kcmil en bandejas portacables. Articulo 392.80(A)(2)(b)
Para cualquier cable de un solo conductor en este rango, instalado de acuerdo con 392.22 (B) en una bandeja descubierta, su ampacidad no debe ser mayor del 65 por ciento del valor de ampacidad que se muestra en las Tablas 310.15 (B) (17) y 310.15 (B) (19).
Y si cualquiera de estos cables en este rango se usa en una bandeja que está cubierta continuamente por más de6 pies (1.8 m) con una cubierta sólida sin ventilación, las ampacidades no deben exceder el 60 por ciento de los valores de ampacidad en las mismas tablas.
Calculo de ampacidad o corriente para cables de 1/0 AWG o mayores a una sola capa en bandejas portacables con distanciamiento «d». Articulo 392.80(A)(2)(c)
Cuando los cables de un solo conductor No. 1/0 y más grandes se instalan en una sola capa en una bandeja portacables descubierta con una separación mantenida de no menos de un diámetro de cable entre conductores individuales, las ampacidades de dichos conductores son iguales a la ampacidades al aire libre que se muestran en las tablas 310.15 (B) (17) y 310.15 (B) (19), como se muestra en la siguiente figura 3:

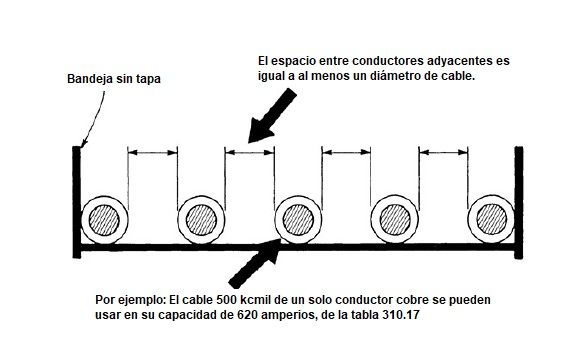

Nota sobre la figura 3: los 620 A impresos corresponden al valor de tabla para cobre de 500 kcmil a 75 °C. No representan la ampacidad final con terminales ordinarias: esa comprobación se desarrolla en el ejemplo siguiente.
En bandejas de fondo sólido, la excepción de 392.80(A)(2)(c) remite al cálculo bajo supervisión de ingeniería: NEC 2023, 310.14(B), o NTC 2050 segunda actualización, 310.15(C). No apliques automáticamente la tabla de aire libre.
Ejemplo de calculo de ampacidad para conductores a una sola capa iguales o mayores a 1/0 en bandejas portacables
Ejemplo NEC 2023: cuatro conductores de cobre THHN de 500 kcmil por fase, 12 en total, instalados en una capa en bandeja descubierta, a 30 °C, con separación libre de un diámetro y terminales de 75 °C. Se supone aislamiento apto para 90 °C en el ambiente del ejemplo.
Solución:
Paso 1. La Tabla 310.17 da 700 A a 90 °C por conductor de 500 kcmil. Los 620 A corresponden a la columna de 75 °C, no a la de 90 °C.
Paso # 2: De la tabla 5 de la NEC/NFPA70/NTC2050 se saca el diámetro del cable que es igual a: 0,949 pulg.
Paso # 3: Ancho total de los cables: 12 x 0,949 pulgadas = 11,388 pulgadas
Paso 3. Hay 11 espacios entre los 12 cables: 11 × 0,949 = 10,439 pulgadas. El ancho geométrico requerido es 11,388 + 10,439 = 21,827 pulgadas. Selecciona un ancho interior disponible igual o superior, por ejemplo 24 pulgadas. La figura muestra una alternativa de 30 pulgadas, que también supera el mínimo. Añade cualquier espacio adicional requerido por el montaje.
Paso 4. El espaciamiento permite usar la base de aire libre, pero 110.14(C) limita las terminales ordinarias de 75 °C a 380 A por conductor según la Tabla 310.16. Para cuatro conductores en paralelo por fase, el límite de este ejemplo es 4 × 380 = 1 520 A por fase, sujeto al cumplimiento de los requisitos de conductores en paralelo, reparto de corriente, carga y protección. No se suman las tres fases para expresar la ampacidad del alimentador.
En una disposición plana, las separaciones entre ejes de las fases pueden ser distintas. Revisa la simetría del conjunto, la agrupación de cada circuito y el reparto de corriente entre conductores en paralelo.
Las distancias desde las líneas centrales del conductor de la Fase A a la Fase B y de la Fase B a la Fase C son iguales, pero la distancia entre las líneas centrales del conductor de la Fase C al conductor de la Fase A es mayor.
Las diferencias de reactancia pueden contribuir a un reparto desigual. Cuando el diseño lo requiera, una transposición estudiada puede aproximar las impedancias; debe respetar la agrupación de circuitos y las condiciones de instalación.
Dos transposiciones permitirían que cada conductor de fase ocupe cada una de las tres posiciones del conductor durante 1/3 de la longitud del tramo para distancias muy largas.
Calculo de ampacidad o corriente para cables en disposición triangular o cuadrada en bandejas portacables. Articulo 392.80(A)(2)(d).
La regla 392.80(A)(2)(d) trata conductores en configuración triangular o cuadrada en bandeja descubierta. Debe mantenerse un espacio libre entre grupos y cables adyacentes de al menos 2,15 veces el diámetro exterior del conductor mayor implicado. Remite a las ampacidades de conductores soportados por mensajero: Tabla 310.20 en NEC 2023 y Tabla 310.15(B)(20) en NTC 2050 segunda actualización. Su base ambiental es 40 °C; usa los factores apropiados si cambia esa temperatura.

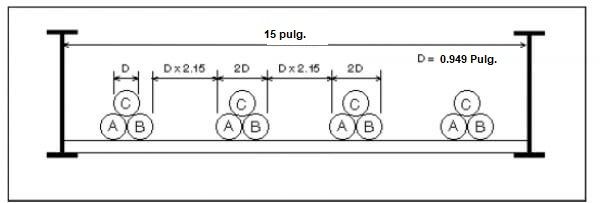

Ejemplo de calculo de ampacidad para conductores en disposición triangular en bandejas portacables
Ejemplo NEC 2023: cuatro ternas de cobre THHN de 500 kcmil, con cuatro conductores por fase y 12 en total. Bandeja descubierta, separación libre entre ternas de 2,15 diámetros, ambiente de 40 °C y terminales de 75 °C. Para este ejemplo se utiliza la columna de 90 °C de la Tabla 310.20.
Ancho total de los cables: 8 x 0.949 pulgadas = 7,592 pulgadas
El espacio entre cables debe ser igual a 2,15 veces el diámetro de un cable: 3 x 2,15 x 0.949 pulgadas = 6,12 pulgadas. El ancho total de la bandeja de cables requerida es de 7,592 pulgadas + 6,12 pulgadas = 13,7 pulgadas.
Se debe utilizar una bandeja portacables comercial de 15 pulgadas de ancho.
La Tabla 310.20 da 580 A por conductor en la columna de 90 °C; los 496 A corresponden a 75 °C. Con terminales ordinarias de 75 °C, el límite de la Tabla 310.16 es 380 A por conductor: 4 × 380 = 1 520 A por fase, sujeto a los requisitos de paralelos y del circuito. La disposición triangular reduce aquí el ancho necesario, pero no elimina el límite de las conexiones.
Tabla resumen de cálculos de amperaje de cables de un solo conductor en bandeja portacables
|
Ampacidad de cables con una clasificación de 2000 voltios o menos en la bandeja de cables (cables de un solo conductor) |
||||
| tamaño del cable | Cubierta de la bandeja de cables sólida sin ventilación (para más de 1,8 m (6 pies)) | tablas de ampacidad aplicables | multiplicar los valores de la tabla de amperaje por | condiciones especiales |
| 600 K cmil y mayores | Descubierta (**) | 310.15 (b) (17) y 310.15 (B) (19) | 0,75 | |
| 600 K cmil y mayores | sí | 310.15 (b) (17) y 310.15 (B) (19) | 0,7 | |
| 1/0 AWG hasta 500 Kcmil | Descubierta (**) | 310.15 (b) (17) y 310.15 (B) (19) | 0,65 | |
| 1/0 AWG hasta 500 Kcmil | sí | 310.15 (b) (17) y 310.15 (B) (19) | 0,6 | |
| 1/0 AWG y más grande en una sola capa | Descubierta(**) | 310.15 (b) (17) y 310.15 (B) (19) | 1 | espaciado mantenido de un diámetro de cable |
| Conductores individuales en configuración triangular 1/0 AWG y más grandes | Descubierta(**) | 310.15 (B) (20) (consulte la sección 310.15 (B) del NEC) | 1 | Espaciado de 2,15 x Diámetro exterior de un conductor entre grupos (***) |
| (*) Deben utilizarse los factores de corrección de ampacidad ambiental. | ||||
| (**) En una posición específica, donde se determina que los cables de la bandeja requieren protección mecánica, se puede instalar una tapa de bandeja de cables de seis pies o menos de largo. | ||||
| (***) Diámetro del conductor más grande contenido dentro de la configuración de conductores o cables adyacentes, se debe mantener el espaciado de 2,15 veces el diámetro de un conductor entre circuitos. |
||||
- Interpretación: 2,15 veces el diámetro de un conductor es la distancia de aire libre entre los haces de cables adyacentes.
Calculo de ampacidad para cables multiconductores en bandeja portacables.
Cuando se instalan conjuntos de cables de más de un conductor como lo requiere 392.22 (A), cada conductor en cualquiera de los cables tendrá una ampacidad como se indica en la Tabla 310.15 (B) (16) o 310.15 (B) (18).
Estas tablas parten de no más de tres conductores portadores de corriente dentro del cable. La decisión de contar el neutro depende del circuito: un neutro que solo conduce desequilibrio puede tener tratamiento distinto al que conduce corrientes armónicas. No excluyas todos los neutros automáticamente.
La ampacidad de cualquier conductor en un cable se basa en el tamaño del conductor y el tipo de aislamiento en el conductor, como se muestra en esas tablas.
Según 392.80(A)(1)(a), el ajuste por número de conductores portadores de corriente se aplica cuando hay más de tres dentro del mismo cable multiconductor. No se suman los conductores de todos los cables de la bandeja para aplicar este factor. Usa 310.15(C)(1) en NEC 2023 o 310.15(B)(3)(a) en NTC 2050 segunda actualización.
La sección 392.80(A)(1)(b) limita al 95 % de la ampacidad tabulada los cables multiconductores cuando la bandeja tiene cubierta sólida sin ventilación durante más de 1,8 m continuos. Revisa además temperatura ambiente, conductores portadores de corriente y terminales.
Para cables multiconductores en una capa, con separación libre mantenida de al menos un diámetro en bandeja descubierta, 392.80(A)(1)(c) permite una evaluación específica de ampacidad en aire libre bajo las condiciones indicadas. No corresponde aplicar sin más la tabla de unipolares.
En NEC 2023, la referencia es 310.14(B) y la nota remite al Anexo B, Tabla B.2(3). En NTC 2050 segunda actualización, consulta 310.15(C) y su anexo aplicable. Debe verificarse el alcance de la tabla y la supervisión de ingeniería requerida.
Ejemplo de calculo de amperaje para cables multiconductores en bandejas portacables
Se tienen cinco cables multiconductores de cuatro conductores de cobre 1/0 AWG y dos cables multiconductores de cuatro conductores de cobre 350 kcmil. Todos sus conductores son portadores de corriente, tienen aislamiento apto para 90 °C y el conjunto está aprobado para bandeja. Se supone bandeja descubierta, ambiente de 30 °C y terminales de 75 °C. Los cables de 350 kcmil se disponen en una capa sin otros cables encima.
Solución:
Paso # 1: De la tabla 310.15 (B) (16), encontrar la ampacidad permisible para estos cables multiconductores
Ampacidad permisible para 350 Kcmil THHN = 350 A y ampacidad para 1/0 AWG THHN = 170 A

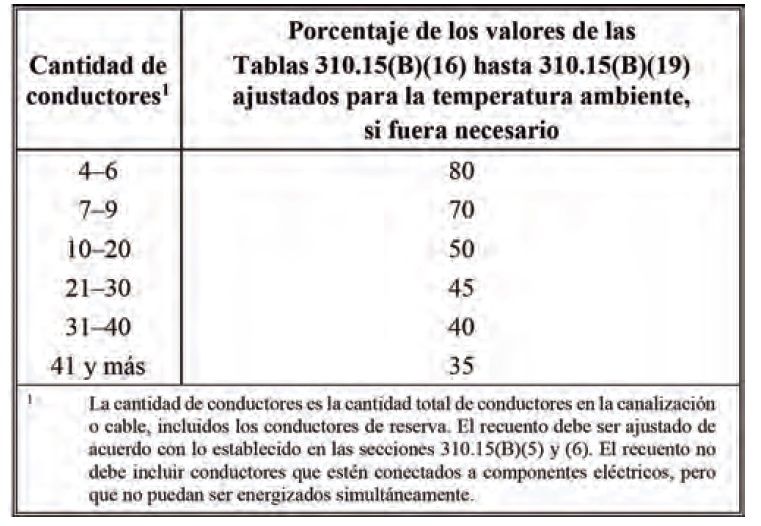

Paso # 2: Aplicación de ajuste Factores de la tabla 310.15 (B) (3) (a) para más de tres conductores portadores de corriente en una canalización o cable dado que los factores de ajuste se limitarán al número de conductores portadores de corriente en el cable y no al número de conductores en la bandeja de cables.
Cuatro conductores portadores de corriente dentro de cada cable requieren factor 0,80. Para 350 kcmil: 350 × 0,80 = 280 A. Para 1/0 AWG: 170 × 0,80 = 136 A. Ambos valores quedan por debajo de los límites de terminales de 75 °C (310 A y 150 A respectivamente), por lo que en estas condiciones gobiernan 280 A y 136 A por conductor. El resultado anterior de 135 A para 1/0 era un error aritmético.
Calculo de ampacidad para Combinaciones de cables multiconductores y monoconductores en bandeja portacables.
Cuando se mezclan ambos tipos, las ampacidades de los cables individuales y las ampacidades de los cables multiconductores se calculan de forma independiente mediante los procedimientos aplicables anteriores.
Sin embargo, esto solo se aplica si (1) el llenado de multiconductores según 392.22 (A) se expresa como un porcentaje del llenado total permitido en la bandeja de cables, (2) el llenadode un solo conductor según 392.22 (B) se expresa como un porcentaje del total permitido de llenado en la bandeja de cables, y (3) el total en conjunto no supera el 100 por ciento.
Además, los cables multiconductores deben instalarse de acuerdo con 392.22 (A) y los cables de un solo conductor deben instalarse de acuerdo con 392.22 (B) y 392.20 (C) y (D) agrupándose las fases adecuadamente y cruzando conductores de acuerdo a la distancia de ser necesario según lo informado anteriormente (A + B + C + N) + (A + B + C + N), etc.
Calculo de ampacidad para cables de media tensión en bandeja portacables.
La sección 392.80(B) trata cables MV y MC de 2 001 V o más. En NEC 2023, para multiconductores, el punto de partida son las Tablas 315.60(C)(9) y (10); con tapa sólida continua por más de 1,8 m se aplica el 95 %. En una capa con separación de un diámetro, se consultan las Tablas 315.60(C)(5) y (6). Comprueba las condiciones de las tablas y los límites de terminación de 110.40.
Para unipolares de media tensión, NEC 2023, 392.80(B)(2), remite a las Tablas 315.60(C)(3) y (4): 75 % en bandeja descubierta en la condición ordinaria y 70 % con la cubierta descrita. La capa separada por un diámetro tiene otra condición; los grupos triangulares o cuadrados con separación de 2,15 diámetros remiten a las Tablas 315.60(C)(1) y (2). En NTC 2050 segunda actualización las referencias de media tensión se encuentran en 310.60; no busques estos valores en las tablas de baja tensión ni traslades automáticamente la numeración NEC.
Condiciones RETIE para Colombia
Además de la ampacidad conforme a la NTC 2050 aplicable, el RETIE 2026, Libro 3, 3.17.6.2 exige cables certificados y rotulados para su uso en bandejas, verificar capacidad mecánica, tipo de ubicación, montaje, equipotencialidad y restricciones sobre conductores y tensiones mezcladas. Su inciso (l) exige una capa para los unipolares en escalera o fondo ventilado cuando alguno esté entre 1/0 y 4/0 AWG. Su inciso (q) prevé una excepción condicionada en instalaciones no industriales para determinados conductores monopolares; exige revisar cada condición, no solo la corriente.
Preguntas frecuentes
¿Puedo usar la Tabla 310.16 sin revisar el Artículo 392?
Depende del caso. La instalación en bandeja puede remitir a otras tablas y factores; aplica primero la rama correspondiente de 392.80 y después comprueba temperatura y terminales.
¿Una bandeja más ancha aumenta siempre la ampacidad?
No automáticamente. Solo cuando la disposición y separación efectivas cumplen la regla que habilita otra ampacidad. Un ancho mayor por sí mismo no cambia el aislamiento ni la temperatura de los terminales.
Consulta también recomendaciones de instalación y requisitos de bandejas del RETIE.
Para aplicar los resultados al montaje, revisa Conductores en paralelo y Instalación.
