Cambios mas importantes de la norma NEC/NFPA70 – 2023 ¡¡¡ PREMIUM !!!

Como lo hace cada tres años, la Asociación Nacional de Protección contra Incendios (NFPA) publicó recientemente la última edición de NFPA 70 ® , National Electrical Code ® .

Esta actualización del NEC 2023 fue muy activa con 4006 aportes públicos, 1805 primeras revisiones, 1956 comentarios públicos, 900 segundas revisiones, 164 revisiones de correlación y 55 mociones de enmienda certificadas. Esto resultó en varios artículos nuevos y una amplia gama de reglas nuevas y revisadas.

Además de toda esta actividad, fue un año ajetreado para el comité de correlación, que eliminó los «términos subjetivos» y encargó a los paneles de elaboración de códigos que reorganizaran muchas de las reglas que eran párrafos largos en formatos de lista.

Los términos largos se reemplazaron con siglas cuando fue posible, y se eliminó el lenguaje redundante en todo el Código. Un par de cambios importantes a nivel mundial incluyen una reubicación radical de definiciones en el art. 100 así como la reubicación de los requisitos de media tensión en sus propios artículos. Estos cambios alinean el texto NEC existente con los requisitos del Manual de estilo NEC, lo que hace que NEC sea un documento más útil.

Contenido:

Nuevos Artículos de Media Tensión:

Se crearon varios artículos nuevos para abordar el creciente número de instalaciones de media tensión que se están instalando bajo la supervisión del NEC. Los artículos de media tensión que se encuentran en el NEC 2023 son:

Relacionados  ¿Cómo se dimensiona correctamente un conductor, disyuntor, breaker o fusible eléctrico?¡¡¡ PREMIUM !!!

Artículo 235 — Circuitos Ramales, Alimentadores y Servicios Mayores de 1,000VAC, 1,500VDC, Nominal.

Artículo 245 — Protección contra sobrecorriente para sistemas nominales superiores a 1.000 V CA, 1.500 V CC.

Artículo 305 — Requisitos Generales para Métodos y Materiales de Cableado para Sistemas Nominales Superiores a 1,000VAC, 1,500VDC. Este artículo sustituye al art. 399 porque el art. 305 tiene una ubicación más lógica para la información.

Artículo 315 — Conductores, Cables, Empalmes de Cables y Terminaciones de Cables de Media Tensión. Este artículo sustituye al art. 311 en una ubicación más lógica para la información.

Artículo 495 — Equipos Mayores de 1,000VAC, 1,500VDC, Nominal. Este artículo sustituye al art. 490.

Otros artículos nuevos encontrados en el NEC 2023:

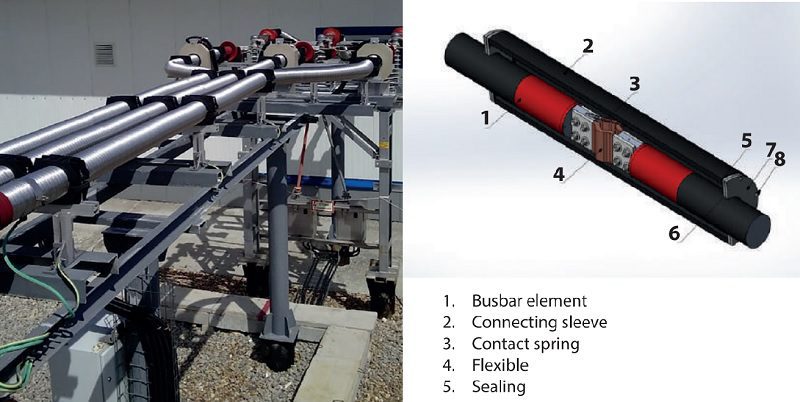

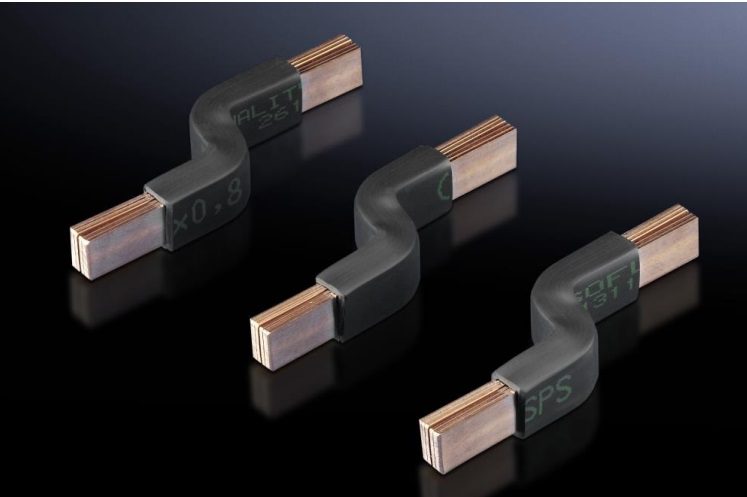

Algunos otros artículos nuevos albergan requisitos nuevos y reubicados, que incluyen:

Este contenido esta bloqueado...

Para desbloquearlo debes adquirir una cuenta premium o iniciar sesión

Desbloquear contenido

Artículo 726 — Sistemas de Potencia que controlan fallas Clase 4. Este nuevo artículo cubre una nueva clase de sistemas de energía que brindan una excelente protección para las personas al limitar los tiempos de exposición (pulsos cortos o tiempos de apagado rápidos) y eliminar los impulsos repetitivos. Además de aumentar la seguridad del personal, estos nuevos sistemas utilizan técnicas sofisticadas de monitoreo y control para brindar un mejor monitoreo y protección del equipo que un dispositivo de protección contra sobrecorriente tradicional (OCPD).

Sistemas de Potencia que manejan fallas Clase 4
Sistemas de Potencia que manejan fallas Clase 4.



Cambios mas relevantes de la norma NEC/NFPA70 2023

Sección 110.26 Espacios sobre equipo eléctrico

Análisis del cambio:

En el NEC de 2023, se aceptó un aporte público para reubicar un concepto en el texto principal en 110.26 que anteriormente solo se aplicaba a «equipos grandes» en 110.26(C)(2)».

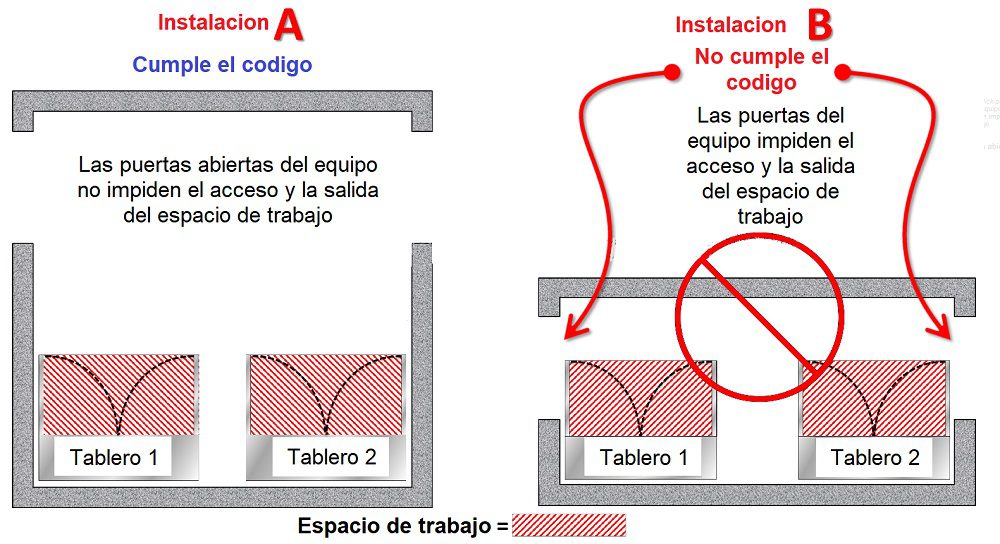

El requisito de que las puertas abiertas del equipo no impidan….

Este contenido esta bloqueado...

Para desbloquearlo debes adquirir una cuenta premium o iniciar sesión

Desbloquear contenido

Durante años, muchos inspectores eléctricos han pedido que el nivel, el piso o la plataforma en el espacio de trabajo del equipo requerido estén nivelados . Habría sido imposible proporcionar una referencia de código NEC para respaldar la solicitud.

Durante el proceso de desarrollo de NEC de 1999, se rechazó una propuesta para exigir una superficie nivelada . El panel de creación de códigos consideró que sería impracticable exigir que todos los pisos o plataformas estén nivelados por varias razones; uno de los cuales es que algunos pisos o grados están inclinados intencionalmente para permitir el drenaje.

En el NEC de 2023, las cosas han cambiado y ahora el piso o plataforma en el espacio de trabajo requerido debe estar tan nivelado y plano como sea práctico para toda la profundidad y el ancho requerido del espacio de trabajo. Un cambio similar ocurrió en la Sección 110.34(A) para instalaciones de más de 1000 voltios.

Relacionados  Diseño y calculo eléctrico de bombas contra incendio¡¡¡ PREMIUM !!!

Esto se alinea con otros códigos que han requerido una superficie nivelada durante años.

Superficie Nivelada 110.26 a 6

.

Sección 210.8(A) Unidades de vivienda

Análisis del cambio:

La frase “receptáculos o tomacorrientes que sirven a la encimera en la cocina” se eliminó de (A)(6), ampliando así el requisito de protección GFCI para incluir…

Este contenido esta bloqueado...

Para desbloquearlo debes adquirir una cuenta premium o iniciar sesión

Desbloquear contenido

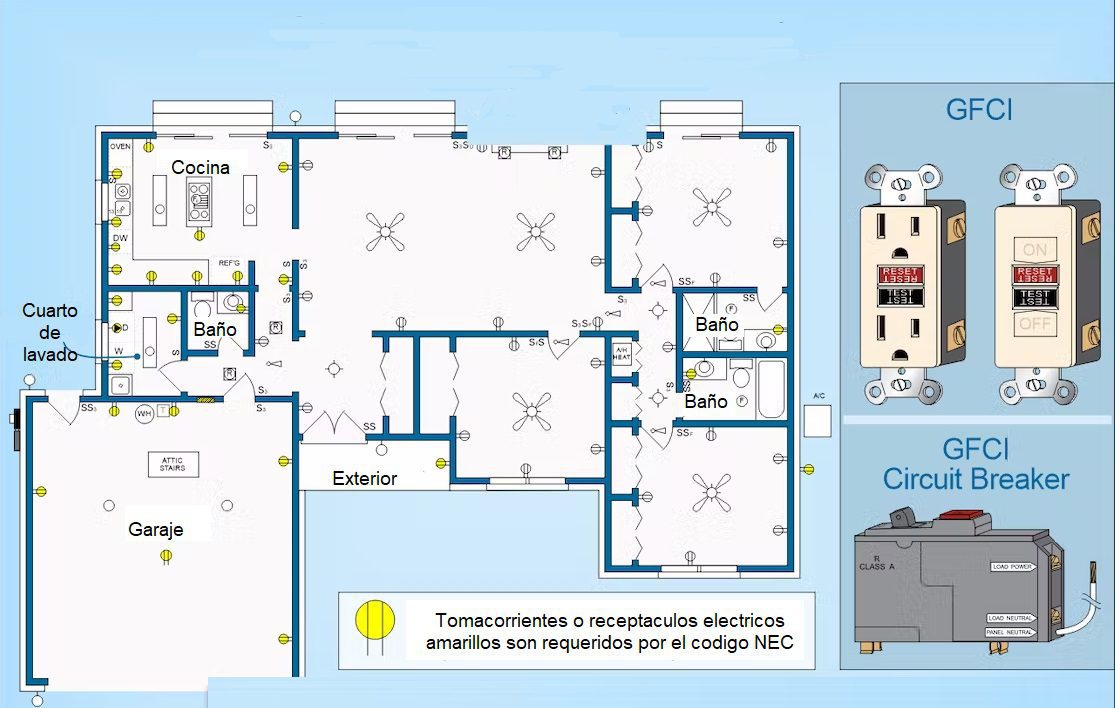

En la siguiente imagen se muestran los receptáculos que deben ser instalados en los espacios de las unidades de viviendas y deben estar protegidas con GFCI:

Este contenido esta bloqueado...

Para desbloquearlo debes adquirir una cuenta premium o iniciar sesión

Desbloquear contenido

Ahora, la Sección 210.8(D) proporciona la siguiente lista de 12 elementos de electrodomésticos específicos que requieren protección GFCI Clase A, ya sea a nivel del circuito ramal o derivado (breaker) o en el tomacorriente que alimenta los electrodomésticos:

Este contenido esta bloqueado...

Para desbloquearlo debes adquirir una cuenta premium o iniciar sesión

Desbloquear contenido

Sección 210.8(B) Protección GFCI en lugares diferentes a Viviendas

Análisis del cambio:

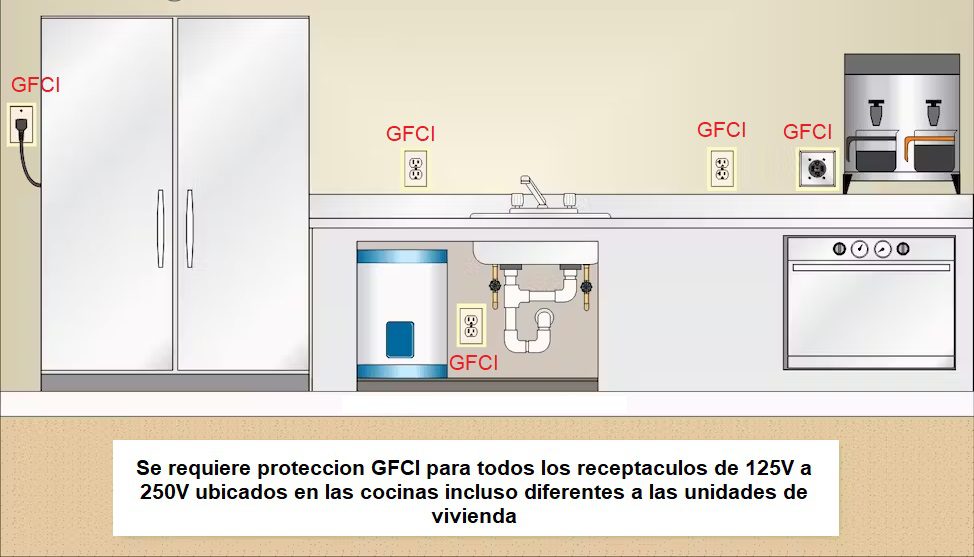

Este cambio aclara que todas las áreas con instalaciones permanentes para servir alimentos, bebidas o cocinar deben estar protegidas por GFCI, ver la siguiente imagen:

Este contenido esta bloqueado...

Para desbloquearlo debes adquirir una cuenta premium o iniciar sesión

Desbloquear contenido

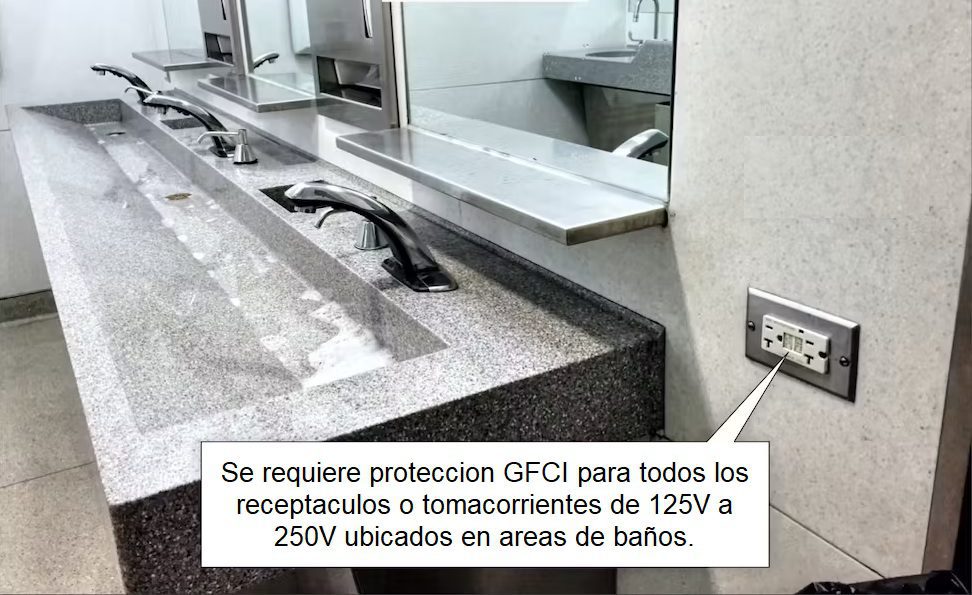

Se requiere GFCI en todos los baños, incluso…

Este contenido esta bloqueado...

Para desbloquearlo debes adquirir una cuenta premium o iniciar sesión

Desbloquear contenido

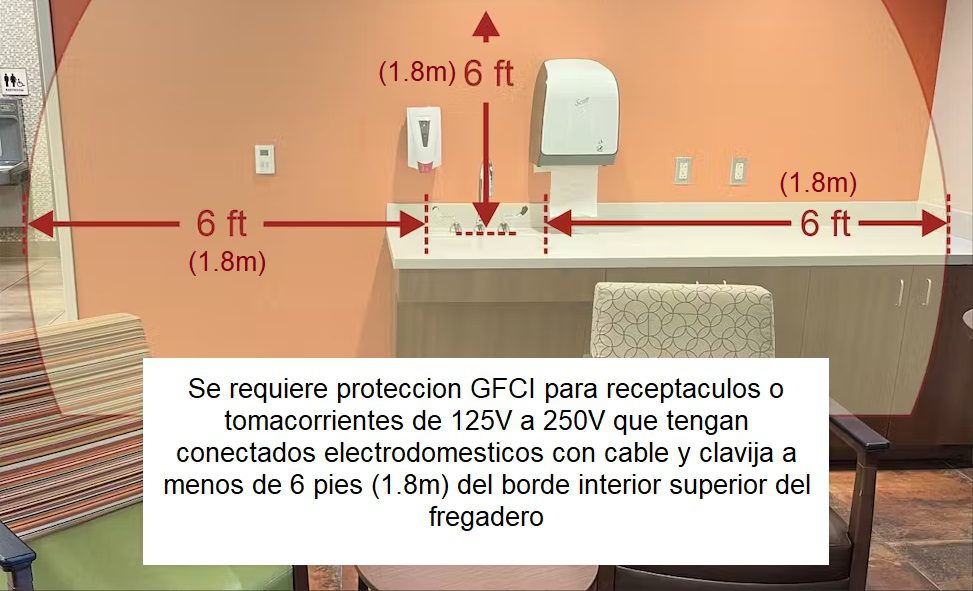

El artículo de la lista (7) amplía el requisito en lugares diferentes a viviendas para proteger los aparatos eléctricos y los receptáculos o tomacorrientes ubicados dentro de los 6 pies (1,8m) de…

Este contenido esta bloqueado...

Para desbloquearlo debes adquirir una cuenta premium o iniciar sesión

Desbloquear contenido

Según el art. 100, un “área de baño” incluye un fregadero (lavabo) y uno o más de los siguientes: un inodoro, urinario, bañera, ducha, bidé o accesorio de plomería similar.

Sección 210.8(D) Aparatos específicos

Análisis del cambio:

En el cambio de la Sec. 210.8(D) ahora se requiere que se proporcione protección GFCI para el circuito ramal o derivado o el tomacorriente que alimenta los aparatos clasificados o certificados para…

Este contenido esta bloqueado...

Para desbloquearlo debes adquirir una cuenta premium o iniciar sesión

Desbloquear contenido

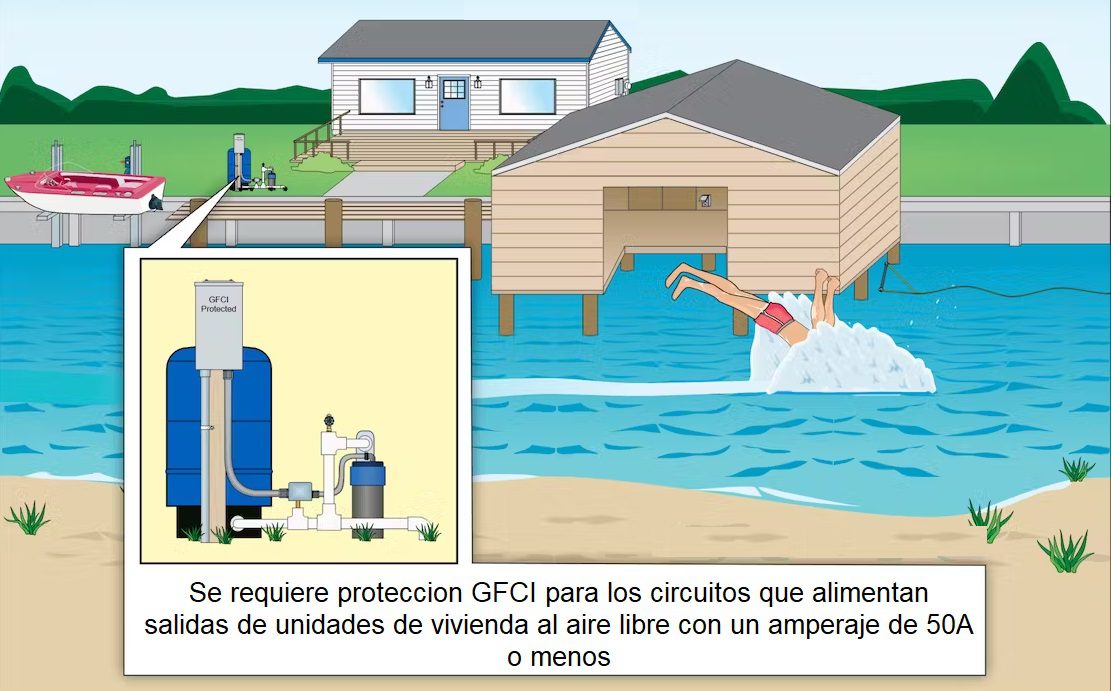

Sección 210.8(F) Salidas eléctricas de unidades de vivienda al aire libre

Análisis del cambio:

La regla en la Sec. 210.8(F) para salidas eléctricas exteriores era nuevo en el Código NEC 2020, y su introducción causó un gran problema con las unidades de aire acondicionado en áreas fuera de las unidades de vivienda. La batalla por su introducción continuó durante el ciclo del Código 2023, que finalmente resultó en una nueva excepción para los equipos HVAC certificados.

Relacionados  Acceso gratis NFPA70/NEC/NTC20250 versión 2020

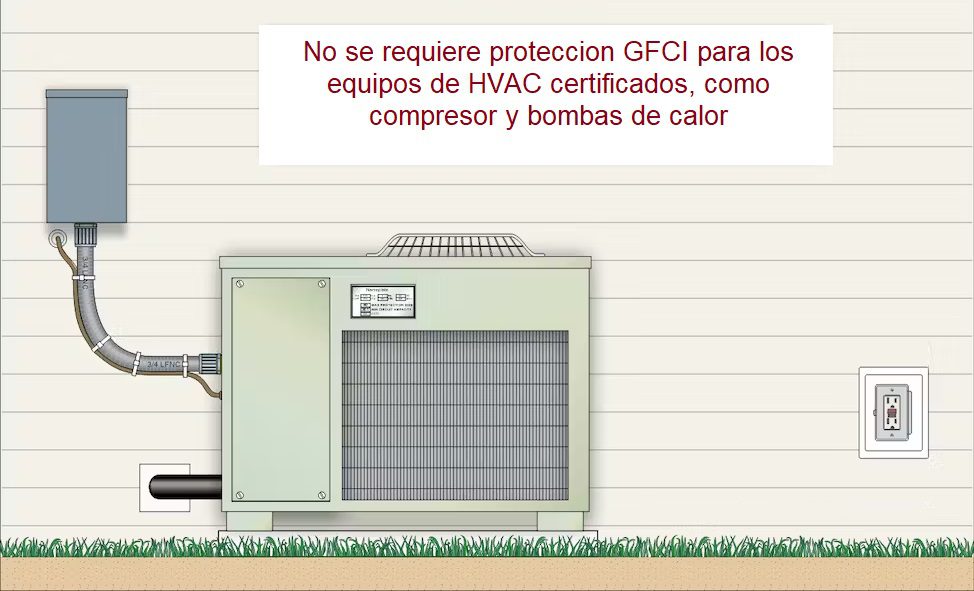

Excepción n.º 2: No se requiere protección GFCI para…

Este contenido esta bloqueado...

Para desbloquearlo debes adquirir una cuenta premium o iniciar sesión

Desbloquear contenido

Además, los receptáculos o tomacorrientes de las unidades de vivienda con amperaje de 50 A o menos en garajes, edificios exteriores, exteriores y cobertizos para botes…

Este contenido esta bloqueado...

Para desbloquearlo debes adquirir una cuenta premium o iniciar sesión

Desbloquear contenido

Sección 210.17 Circuitos ramales o derivados en habitaciones y suites de huéspedes

Análisis del cambio:

Se agregaron instalaciones de ancianatos con cocinas permanentes a la lista de habitaciones y suites de huéspedes que ahora deben tener circuitos ramales o derivados instalados de acuerdo a los requisitos de la unidad de vivienda.

Esta regla se reorganizó en una lista, y el nuevo elemento de la lista (3), “instalaciones de ancianatos”, nos permite saber que si las habitaciones o suites de huéspedes en hoteles, moteles e instalaciones de ancianatos incluyen cocinas permanentes, entonces deben cumplirse las reglas de los circuitos ramales necesarios de una unidad de vivienda.

Las habitaciones y suites de huéspedes con provisiones permanentes para cocinar ubicadas en las siguientes áreas deben tener circuitos derivados instalados para cumplir con las reglas para unidades de vivienda:

(1) Hoteles.

(2) moteles.

(3) Ancianatos.

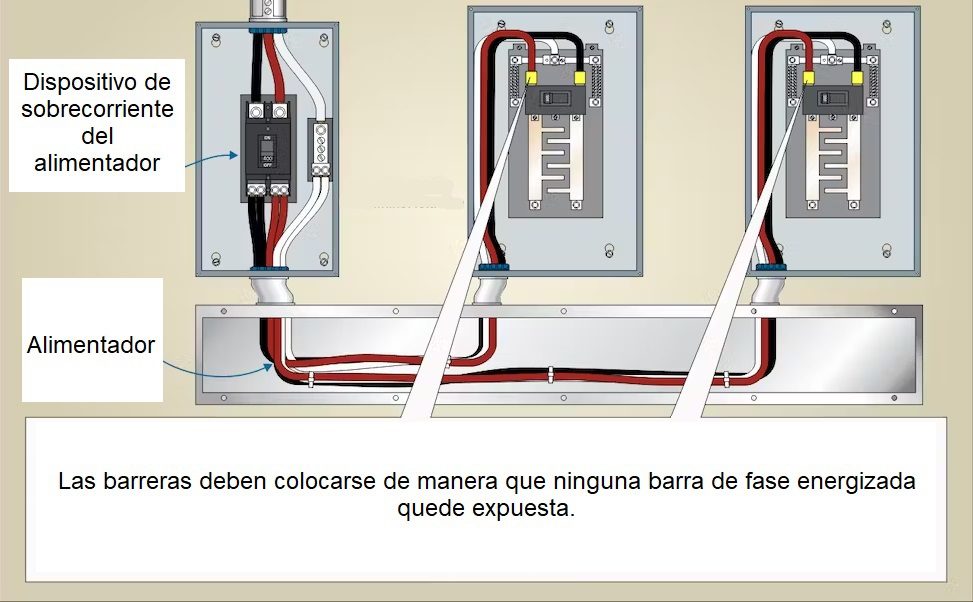

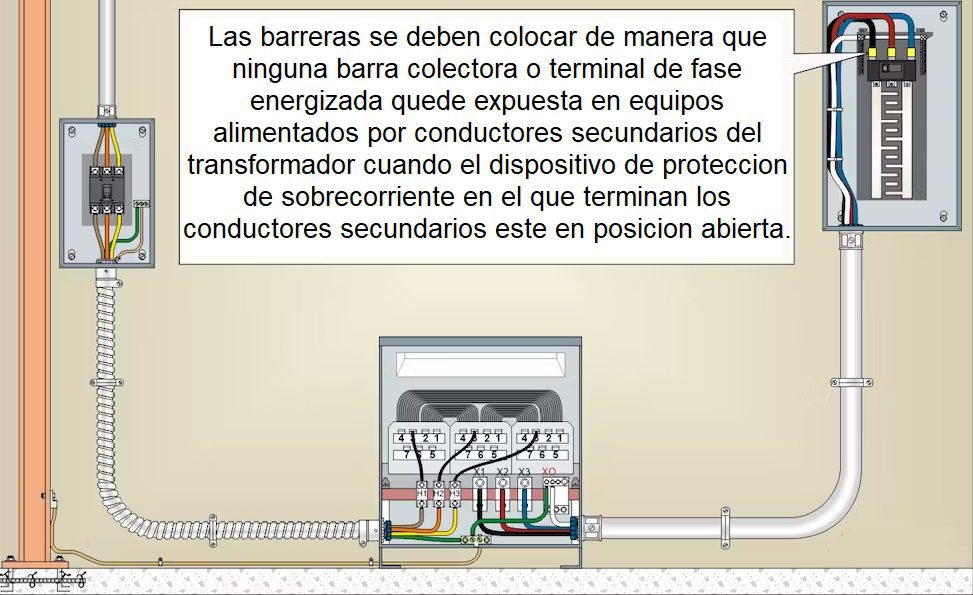

Sección 215.15 Barreras en Equipos Eléctricos

Análisis del cambio:

Esta nueva Sección requiere que la barra del lado de la alimentación o los terminales del equipo alimentado o los conductores secundarios del transformador estén…

Este contenido esta bloqueado...

Para desbloquearlo debes adquirir una cuenta premium o iniciar sesión

Desbloquear contenido

Durante el mantenimiento y el servicio, es muy probable que un trabajador eléctrico pueda estar expuesto a un contacto involuntario con partes energizadas en el lado de la línea de una derivación del alimentador o seccionador del conductor secundario, incluso si el seccionador o interruptor está en la posición abierta.

Sección 220.70 Sistemas de Gestión de Energía

Análisis del cambio:

Se agregó una nueva Sección para los sistemas de gestión de energía que pueden controlar la carga máxima de una acometida.

El control digital se ha convertido en una gran parte de nuestros sistemas eléctricos. Esta nueva Sección permite que un sistema de gestión de energía limite la corriente máxima utilizada por el sistema eléctrico. Sin duda habrá dolores de crecimiento con esta regla; sin embargo, es un gran paso adelante en la integración del control digital con los sistemas de energía a gran escala.

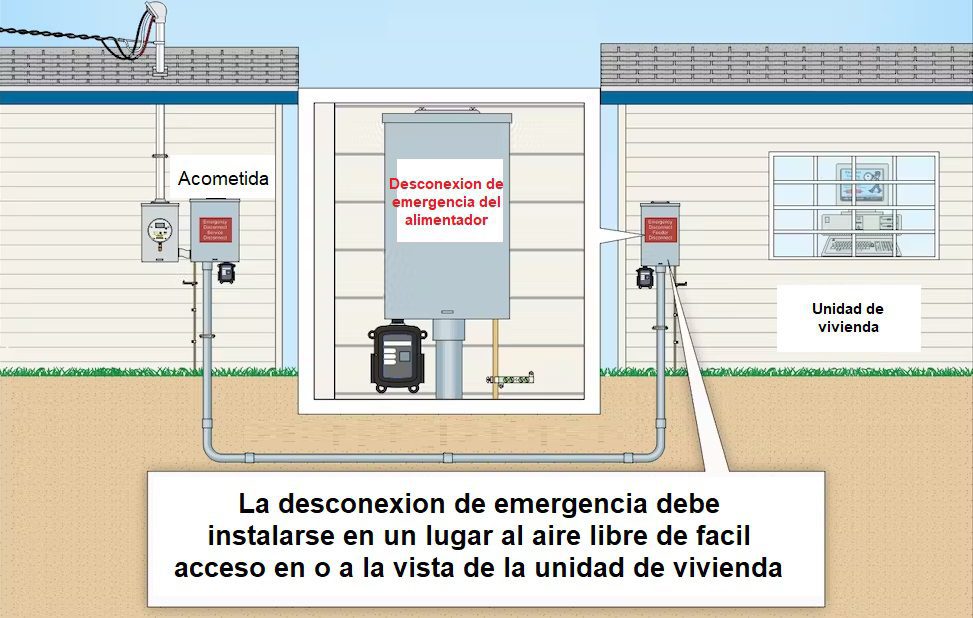

Sección 225.41 Desconexiones de emergencia

Análisis del cambio:

Esta nueva Sección requiere desconexiones de emergencia…

Este contenido esta bloqueado...

Para desbloquearlo debes adquirir una cuenta premium o iniciar sesión

Desbloquear contenido

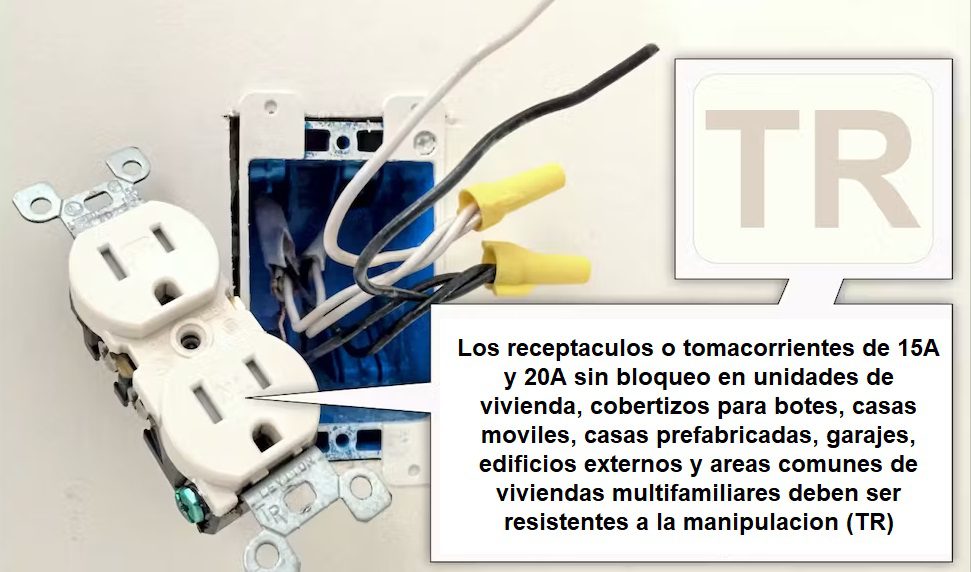

Sección 406.12 Receptáculos o tomacorrientes a prueba de manipulaciones (Tamper-resistant)

Análisis del cambio:

Relacionados  No se debe conectar un equipo electrico a un voltaje mayor

 Los receptáculos o tomacorrientes a prueba de manipulaciones (Tamper-resstant) han estado protegiendo a las mentes curiosas durante años. En este ciclo del Código, se agregaron a la lista ubicaciones adicionales que requieren protección, como se muestra en la siguiente imagen:

Este contenido esta bloqueado...

Para desbloquearlo debes adquirir una cuenta premium o iniciar sesión

Desbloquear contenido

Sección 410.184 Protección del interruptor de circuito por falla a tierra (GFCI) y protección del interruptor de circuito por falla a tierra de propósito especial (SPGFCI)

Análisis del cambio:

A medida que crece la industria de la iluminación hortícola, también lo hacen los peligros asociados con el creciente número de instalaciones.

Para abordar algunos de estos peligros, se aclaró que se requiere protección GFCI cuando la iluminación hortícola está conectada con cables flexibles que utilizan conectores separables o enchufes de conexión.

Una nueva excepción permite que los equipos de iluminación alimentados por circuitos de más de 150 V estén protegidos con un interruptor de circuito de falla a tierra de propósito especial que se dispare a 20 mA en lugar de 6 mA.

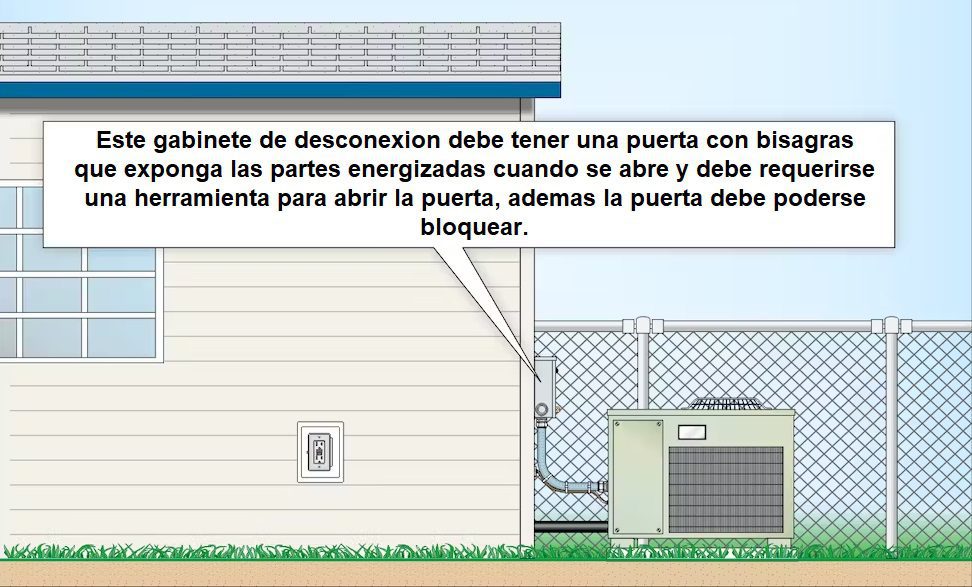

Sección 440.11 Generalidades

Análisis del cambio:

Las desconexiones en las unidades de vivienda a menudo son accesibles para los propietarios de viviendas y los niños.

Para evitar un peligro en las partes energizadas, esta regla requiere…

Este contenido esta bloqueado...

Para desbloquearlo debes adquirir una cuenta premium o iniciar sesión

Desbloquear contenido

Sección 500.4 Documentación

Análisis del cambio:

Las revisiones de este ciclo aclaran que la documentación de clasificación de áreas debe estar disponible tanto para las áreas clasificadas como para las áreas no clasificadas adyacentes.

Esta es una regla importante, ya que la clasificación del área especifica…

Este contenido esta bloqueado...

Para desbloquearlo debes adquirir una cuenta premium o iniciar sesión

Desbloquear contenido

Sección 511.7 Cableado y equipo instalado sobre ubicaciones peligrosas (clasificadas)

Análisis del cambio:

Esta Sección experimentó una gran transformación, ya que se reorganizó en un formato de lista con requisitos adicionales para accesorios certificados y conductores de puesta a tierra de equipos (EGC) agregados a la mezcla.

Este contenido esta bloqueado...

Para desbloquearlo debes adquirir una cuenta premium o iniciar sesión

Desbloquear contenido

Sección 625.40 Circuito derivado de vehículos eléctricos

Análisis del cambio:

Múltiples unidades de EVSE (Estación de carga de vehículo eléctrico) finalmente pueden compartir un circuito. ¡Ya es hora! Antes se requería que los circuitos EVSE fueran circuitos ramales individuales.

Una nueva excepción permite que varias unidades de…

Este contenido esta bloqueado...

Para desbloquearlo debes adquirir una cuenta premium o iniciar sesión

Desbloquear contenido

Sección 625.49 Modo isla (Sistema de transferencia de energía del vehículo eléctrico)

Análisis del cambio:

Relacionados  Como se diseña y calcula la potencia eléctrica de una casa o vivienda de acuerdo a NEC/NFPA70/NTC2050 ¡¡¡ PREMIUM !!!

Todos esperábamos el día en que pudiéramos usar nuestro automóvil eléctrico para proporcionar energía…

Este contenido esta bloqueado...

Para desbloquearlo debes adquirir una cuenta premium o iniciar sesión

Desbloquear contenido

Sección 680.5 Protección del interruptor de circuito por falla a tierra (GFCI) y del interruptor de circuito por falla a tierra de propósito especial (SPGFCI).

Análisis del cambio:

Esta sección se revisó y amplió para incluir interruptores de circuito por falla a tierra (GFCI, por sus siglas en inglés) para propósitos especiales y ahora tiene tres subdivisiones.

La subdivisión (A) cubre los requisitos generales, (B) cubre los GFCI para aplicaciones de hasta 150 V a tierra y (C) cubre los SPGFCI para aplicaciones de más de 150 V a tierra.

La nueva subdivisión (C) aborda la protección SPGFCI para circuitos de más de 150 V a tierra. La intención es proteger el equipo de la piscina en instalaciones comerciales que tienen voltajes más altos. Una nueva nota informativa hace referencia a UL 943C, que nos dice que el umbral de corriente de disparo por falla a tierra no debe exceder los 20 mA.

Un dispositivo de protección GFCI está diseñado para proteger a los humanos contra niveles máximos de contracción muscular para circuitos clasificados no más de 150 V a tierra, con un valor de disparo de 6 mA.

Un dispositivo de protección SPGFCI está diseñado para proteger a los humanos contra la fibrilación ventricular (electrocución) para circuitos por encima de 150 V a tierra con un valor de disparo de 20 mA.

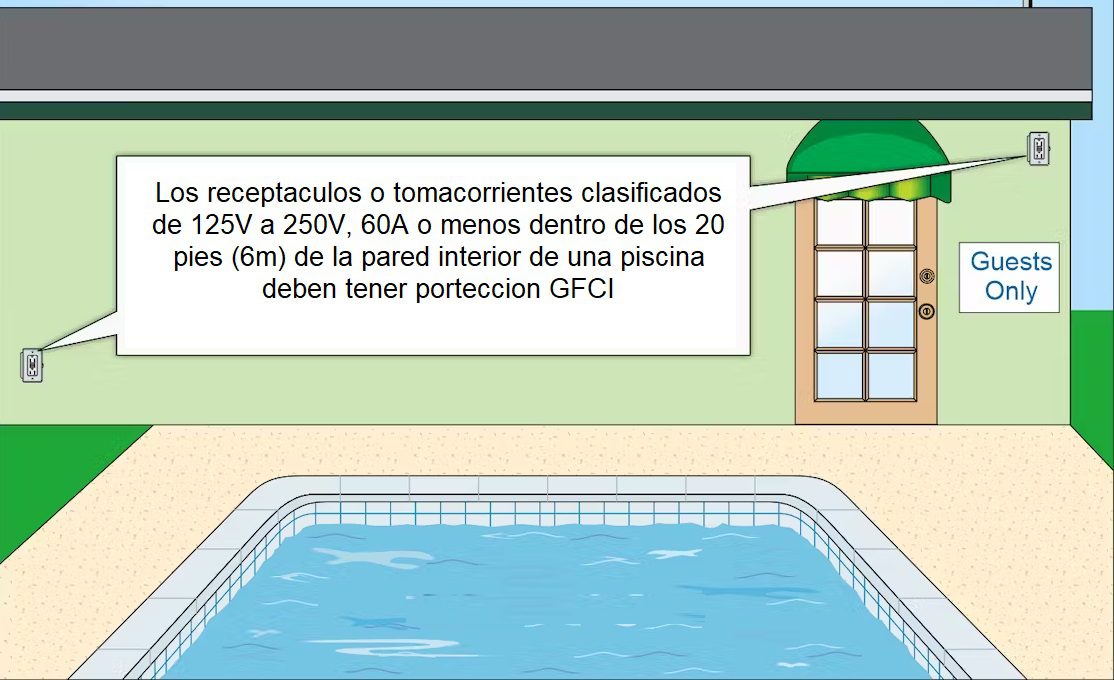

Sección 680.22 Receptáculos o tomacorrientes, luminarias e interruptores

Análisis del cambio:

Los requisitos para la protección GFCI de receptáculos o tomacorrientes en (A)(4) se ampliaron en este ciclo para incluir todos los receptáculos o tomacorrientes con amperaje…

Este contenido esta bloqueado...

Para desbloquearlo debes adquirir una cuenta premium o iniciar sesión

Desbloquear contenido

Sección 700.3 Pruebas y Mantenimiento

Análisis del cambio:

La puesta en marcha es una parte habitual de los trabajos más grandes, y ahora los cambios en los protocolos de prueba y mantenimiento requieren la puesta en marcha de los sistemas de emergencia.

Para que esto sea aplicable, las revisiones de  ahora requieren la puesta en servicio y no solo la prueba del sistema de emergencia. El término “puesta en servicio” se define en el art. 100, en parte, como el proceso, los procedimientos y las pruebas que se utilizan para configurar y verificar el funcionamiento de los dispositivos y equipos eléctricos antes de ponerlos en servicio activo.

(A) Prueba presencial de puesta en marcha . Para garantizar que el sistema de energía de emergencia cumpla o supere las especificaciones de instalación originales, la autoridad competente debe realizar o ser testigo de la puesta en servicio del sistema de energía de emergencia una vez que esté terminado.

Relacionados  Como elegir el voltaje de una instalación eléctrica ¡¡¡ PREMIUM !!!

Sección 700.11 Cableado, sistemas de iluminación de emergencia alimentados de clase 2

Análisis del cambio:

Dado que la iluminación PoE (Potencia por Ethernet) está cobrando impulso, una nueva sección para el cableado de Clase 2 proporciona los requisitos para estos sistemas. Esto es un gran comienzo.

Este contenido esta bloqueado...

Para desbloquearlo debes adquirir una cuenta premium o iniciar sesión

Desbloquear contenido

Sección 706.7 Puesta en servicio y mantenimiento de sistemas de almacenamiento de energía

Análisis del cambio:

Los sistemas de almacenamiento de energía (ESS) se están convirtiendo en una alternativa popular a los generadores en ciertas aplicaciones.

Asegurarse de que estos sistemas funcionen correctamente a menudo requiere un conjunto específico de pruebas de rendimiento. El título de esta Sección se cambió para reconocer estas pruebas, y una nueva subdivisión (A) requiere que los ESS se comisionen al momento de la instalación en viviendas que no sean de una o dos familias. Los requisitos de mantenimiento se convirtieron en la subdivisión (B).
