Calculo y calculadora de conductor de puesta a tierra de alimentadores, ramales y conductor hacia la puesta a tierra (NEC/NTC 2050)

Aprende a dimensionar el conductor de puesta a tierra (EGC) para alimentadores y ramales o circuitos derivados con la Tabla 250.122, la proporcionalidad 250.122(B) y paralelos 250.122(F); valida todo con la calculadora interactiva.

Para el conductor hacia la puesta tierra (GEC), se utiliza la Tabla 250.66 y los límites 250.66(A)–(C); se incluye ejemplos y tablas, alineado con NEC/NTC 2050.

Nota: Recuerda que comúnmente la acometida principal de las instalaciones eléctricas no tienen conductor EGC que las acompañe, debido a que estas solo tienen un neutro aterrizado.

Calculadora de cable de tierra para alimentador/ramal y conductor hacia puesta a tierra:

1. Conceptos claves de calculo

• Ramales/circuitos derivados y alimentadores → EGC: el conductor de puesta a tierra de equipos (EGC) que acompaña los rameles/circuitos derivados y alimentadores se dimensiona por la corriente del dispositivo de protección contra sobrecorriente (OCPD) “aguas arriba” usando Tabla 250.122, con ajustes cuando se sobredimensionan los conductores de fase.
• Conductor hacia la puesta tierra → GEC (grounding electrode conductor), este conductor conecta el sistema eléctrico (barra de tablero) con el sistema de electrodos de puesta a tierra (varillas, malla, anillo, etc.). basados en la Tabla 250.66.

Nota:

EGC (Equipment Grounding Conductor) es el conductor que acompaña los alimentadores y ramales/circuitos derivados y conecta partes metálicas de equipos a un sistema de tierra para proporcionar una ruta de baja impedancia para la corriente de falla, haciendo que los dispositivos de protección operen correctamente.

GEC (Grounding Electrode Conductor) conecta el sistema (Tablero/transfomador) a un electrodo de puesta a tierra físico, como una varilla enterrada, para dirigir la energía inducida (como la de un rayo o cortocircuito) de manera segura a la tierra.

2. Reglas para alimentadores y ramales (EGC)

3. Regla para el conductor hacia la puesta tierra (GEC)

• Dimensione el GEC (conductor hacia la puesta a tierra) con Tabla 250.66 según el mayor conductor no puesto a tierra de la acometida (o conjunto en paralelo). Existen mínimos específicos para ciertos electrodos (p. ej., electrodo de concreto → 4 AWG Cu mínimo) y un tamaño máximo exigible (3/0 Cu o 250 kcmil Al).

4. Paso a paso para el calculo

A) Alimentadores / Ramales (EGC)

1. Identifique el OCPD (interruptor/fusible) que protege el circuito (A).
2. Entre a Tabla 250.122 y anote el EGC (conductor de puesta a tierra de equipos) base (Cu o Al).
3. Verifique si sobredimensionó fases respecto del mínimo por ampacidad.
   • No → el EGC base es suficiente.
   • Sí → calcule el factor (k = cmil fase instalada​ / cmil fase minima) y aplíquelo al EGC base → redondee al AWG comercial igual o mayor.
4. Si tienes alimentadores en paralelo, cada tubo o cableado paralelo debe llevar su propio conductor de puesta a tierra (EGC), dimensionado según la tabla 250.122.

B) Conductor hacia la puesta a tierra (GEC)

1. Identifique el calibre del conductor de la acometida, luego ingrese a la tabla 250.66 y verifique el conductor hacia la puesta tierra equivalente (GEC) (Cu o Al).
2. Si los conductores vienen en paralelo, suma las secciones de cada uno por fase y con ese resultado entras a la tabla 250.66 para dimensionar el conductor hacia la puesta a tierra del electrodo (GEC).
3. Entre a Tabla 250.66 → GEC (Cu/Al). Respete mínimos de (A)-(C) y el máximo exigible (3/0 Cu o 250 kcmil Al)

5. Ejemplos resueltos

Ejemplo 1 — Ramal 20 A, 120 V, cobre

• OCPD: 20 A → EGC base: #12 Cu. Sin sobredimensionar fases → #12 Cu válido.

Ejemplo 2 — Alimentador 225 A a tablero (Cu), fases sobredimensionadas por caída de tensión

Ejemplo 3 — Alimentador en paralelo: dos conductos o tubos, OCPD 400 A, Cu

• Tabla 250.122 para 400 A → EGC base #3 Cu. En paralelo, cada conducto debe llevar su EGC #3 Cu (o ajustado si sobredimensiona fases).

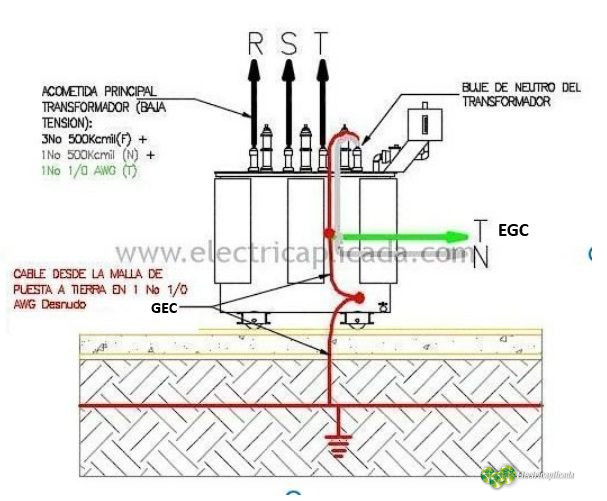

Ejemplo 4 - Conductor hacia varillas o puesta tierra (Transfromador)

Ejemplo 5 — Acometida 400 A (dos conductores 300 kcmil Cu en paralelo por fase)

Ejemplo 6 - Calculo de EGC con imagen ilustrativa para alimentador o ramal

Se tiene un tablero con una protección principal de 3x100A, por lo tanto según la tabla 250.122, con esta protección se deberá instalar mínimo un conductor de puesta a tierra en cable No. 8 AWG Cu (Cobre) o No 6 AWG Al (Aluminio), quedando el cableado en 3No 2(F) + 1No 2(N) + 1No 8 (T), ver siguiente imagen:

Ejemplo 7 - Conductor puesta a tierra GEC desde tablero a varillas o puesta tierra

Tabla 250.122 EGC - Acompaña Alimentador o ramal (extracto útil, Cu/Al)

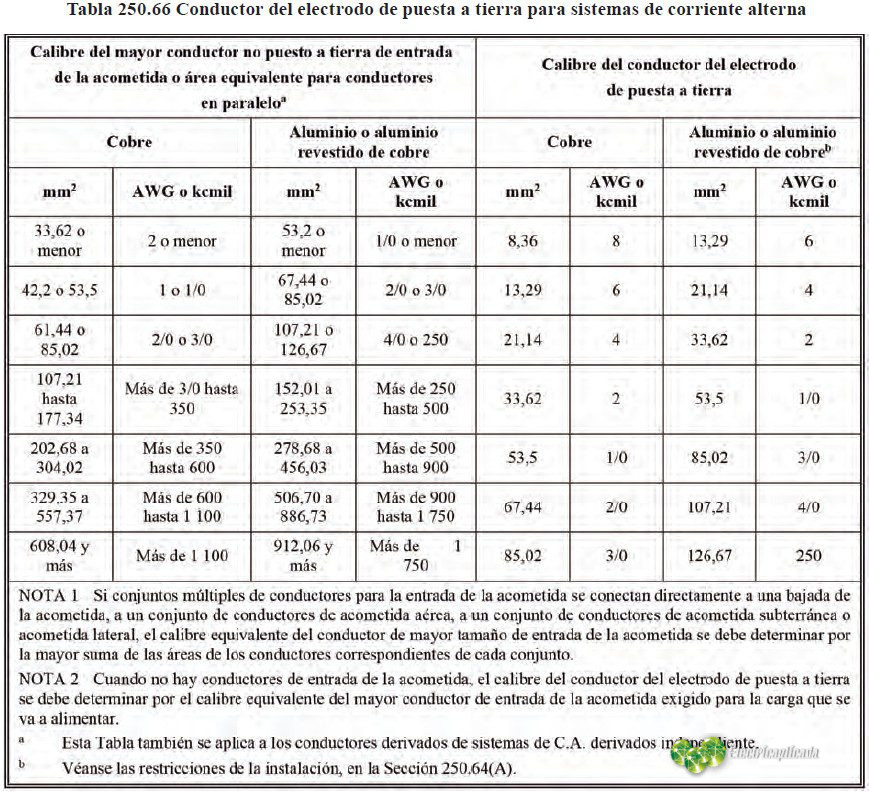

Tabla 250.66 — GEC Conductor que va a varillas de puesta a tierra (Cu/Al)

Errores comunes (y cómo evitarlos)

• Confundir EGC con GEC: EGC (250.122) para alimentadores/ramales; GEC (250.66) para conductor hacia puesta atierra y sistema de electrodos.
• No aplicar 250.122(B) cuando se agrandan fases por caída de tensión.
• No se le olvide que en los paralelos (250.122(F)) cada tubo lleva su propio cable de tierra.

Preguntas frecuentes (FAQ)

👉 ¿Se puede instalar EGC en aluminio?
Claro que sí. La 250.122 deja meter cobre, aluminio o Al-clad. Solo que hay que respetar los calibres de la tabla y las condiciones de montaje.

👉 Si le subo al breaker con el setting electrónico, ¿también tengo que subir la tierra?
Si. La tierra (EGC) se calcula según el calibre efectivo del breaker aguas arriba. Si lo ajusta más alto, el EGC tiene que crecer igual.

👉 ¿La EGC puede ser más grande que las fases?
Sí, puede pasar que la EGC quede más grande que las fases, pero el código no lo pide. Con que cumpla 250.122(A), todo bien. Pero si por diseño la dejas más grande, tampoco está mal.
